Tiêu chuẩn thi công hệ thống chiếu sáng đường phố| 12 thông tin quan trọng

Hệ thống chiếu sáng đường phố là một trong những điều kiện cần thiết để duy trì hoạt động giao thông diễn ra liên tục. Tiêu chuẩn chiếu sáng đường phố là gì? Các loại đèn nào có thể sử dụng cho hệ thống chiếu sáng đường phố? Tham khảo thông tin dưới đây để biết thêm chi tiết:

1. Tác dụng của hệ thống chiếu sáng đường phố

• Tăng khả năng quan sát gần, xa, nhận biết rõ vật giúp người tham gia giao thông an toàn hơn.
• Có đa dạng kiểu dáng, mẫu mã, công suất giúp đèn đáp ứng nhu cầu chiếu sáng ở tất cả các đường đi, ngõ xóm, đường cao tốc, cầu vượt, đường quốc lộ,...
• Việc tất cả mọi con đường đều được thắp sáng khiến cho giao thông được diễn ra liên tục, không bị ngắt quãng.
• Hệ thống chiếu sáng đường phố thường được thiết kế có khả năng chống nước, chịu lực tốt, chống sét hiệu quả, đảm bảo chiếu sáng ngoài trời ổn định, hiệu quả.
• Hiện nay, các dòng đèn để chiếu sáng đường phố chủ yếu là đèn LED với khả năng tiết kiệm điện tối đa, tuổi thọ cao, tiết kiệm chi phí sửa chữa, bảo dưỡng và thay thế.
• Hệ thống chiếu sáng là một phận của cả hệ thống chiếu sáng, chiếu sáng đường phổ đảm bảo khả năng di chuyển cho người tham gia giao thông.

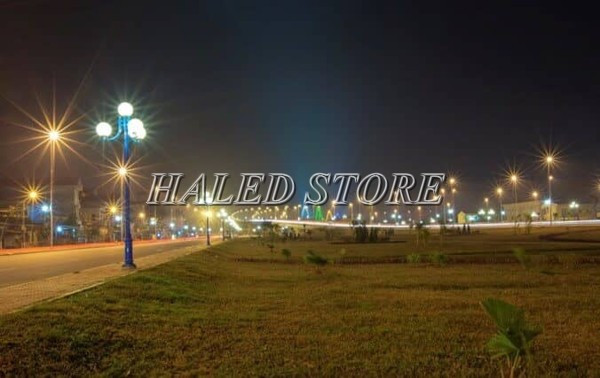

Hệ thống đèn đường giao thông

2. Tiêu chuẩn chiếu sáng đường giao thông

2.1 Phạm vi áp dụng

Đây là tiêu chuẩn được áp dụng trong thiết kế, làm mới và kiểm định chất lượng của hệ thống chiếu sáng đường phố hiện tại như:

• Điểm giao thông: đường, hầm, cầu vượt, đường dành cho người đi bộ, bệnh viện, trường học,...
• Nơi công cộng: Công viên, khu vui chơi, giải trí, sân thể thao
• Chiếu sáng công nghiệp: Sân bay, cảng, công trình thi công,...

2.2 Yêu cầu kỹ thuật

Chiếu sáng đường phố cũng được chia thành nhiều vị trí chiếu sáng khác nhau, mỗi vị trí có đặc điểm và yêu cầu kỹ thuật khác nhau như:

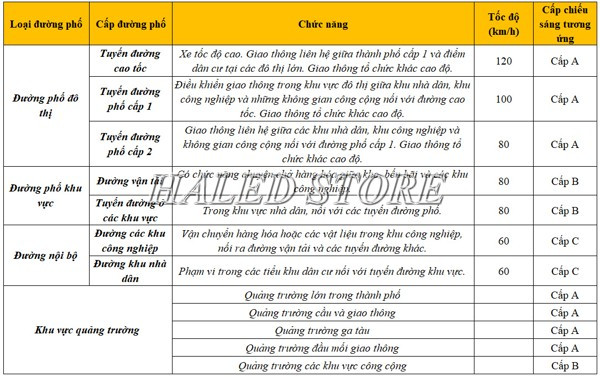

Yêu cầu kỹ thuật tại các vị trí khác nhau trong giao thông

2.3 Yêu cầu về kết cấu và an toàn của hệ thống chiếu sáng

Cấp độ bảo vệ

• Tất cả các thiết bị dùng trong chiếu sáng đường phố, quảng trường cần có cấp cách điện cấp I và cấp II.

Cấp độ bảo vệ IP tối thiểu

Hệ thống điện

• Sử dụng hệ thống điện thống nhất với điện lưới 3 pha 380v/200V để cấp nguồn.
• Tiết diện dây điện phải phụ thuộc vào các yếu tố: Công suất, vị trí trạm cấp nguồn, tổn hao điện áp không tới 5% đối với vị trí xa nhất.

Điều khiển hệ thống chiếu sáng

• Hệ thống bao gồm các điều khiển đơn như rơ le, tế bào quang điện, hệ thống điều khiển trung tâm.
• Điều khiển hệ thống chiếu sáng đường phố cần đảm bảo các chức năng: Ra lệnh đóng mở, điều khiển tăng giảm chế độ chiếu sáng, điều khiển bằng tay.

Tiêu hao điện áp đến tất cả các vị trí không tới 5%

2.4 Tiêu chuẩn chiếu sáng đường cao tốc

• Đường cao tốc cần lắp đặt hệ thống đạt chuẩn loại A, cấp độ lớn nhất từ 0.8 – 1.6 Cd/m2.

Hiện nay các hệ thống chiếu sáng đường phố thường sử dụng các hệ thống đèn LED chiếu sáng giúp dèn chiếu sáng ổn định, tuổi thọ đèn cao.

3. Các loại đèn LED chiếu sáng đường phố

3.1 Đèn đường LED

• Đây là dòng đèn được thiết kế chuyên dụng để chiếu sáng đường phố.
• Thiết kế đặc biệt có khả năng chống nước chuẩn IP65, IP66, chống sét 2KV, 10KV, sử dụng an toàn ngay cả dưới các điều kiện mưa gió.
• Thiết kế đa dạng kiểu dáng, mẫu mã với dải công suất rộng, đáp ứng nhu cầu chiếu sáng của tất cả các khu vực đường phố khác nhau như đường làng, ngõ xóm, đường cao tốc, cầu vượt, đường quốc lộ,...

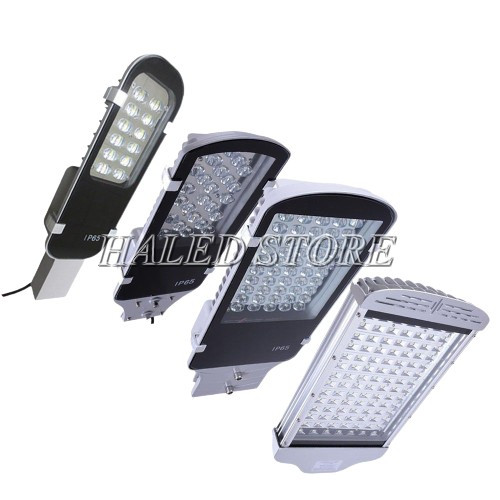

Các mẫu đèn LED chiếu sáng đường phố

3.2 Đèn âm đất

• Chiếu sáng vỉa hè, lối đi công viên, quảng trường, chiếu sáng tạo điểm nhấn bắt mắt cho vị trí được chiếu sáng.
• Đèn âm đất có thiết kế kín khít, khả năng chống xâm nhập hiệu quả kết hợp với chất lượng ánh sáng tốt đáp ứng nhu cầu chiếu sáng đường phố.
• Tùy theo từng vị trí lối đi mà lựa chọn số lượng đèn cũng như công suất đèn phù hợp cho hệ thống chiếu sáng đường phố.

Đèn âm đất chiếu sáng đường phố

3.3 Đèn pha

• Với công suất khá lớn,chất lượng ánh sáng cao, đèn pha được ứng dụng nhiều để chiếu sáng cầu đường, đường hầm,...
• Thiết kế kín khít chuẩn IP65, IP66, chống nước hiệu quả khi sử dụng ngoài trời.
• Đèn có tuổi thọ cao đồng thời tiết kiệm điện, ít phải thay thế và sửa chữa.

Đèn pha LED chiếu sáng đường hầm hiệu quả

4. Các loại cột cho hệ thống đèn chiếu sáng đường phố

4.1 Cột đèn đường LED

• Các loại cột đèn dùng cho đèn đường chủ yếu là cột đèn bát giác liền cần, rời cần, cột đèn côn tròn đôi, đơn. Tùy theo từng vị trí và yêu cầu chiếu sáng để lựa chọn loại cột đèn phù hợp.
• Cột đèn đường có chiều cao từ 6 - 17m, tùy theo công suất và loại đèn để lựa chọn chiều cao cột cho phù hợp.

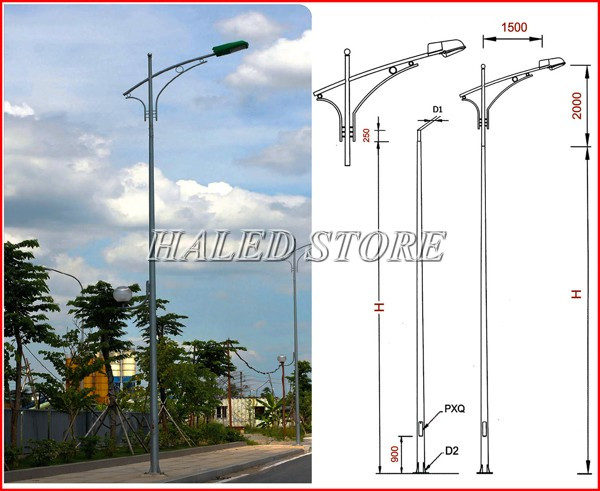

Cột lắp đặt đèn đường côn tròn đơn

Đèn LED chiếu sáng đường phố là một trong những mẫu đèn LED ngoài trời chiếu sáng hiệu quả được sử dụng nhiều trên thị trường hiện nay.

4.2 Cột đèn pha cao áp

• Đèn pha thường sử dụng cột đèn có chiều cao nằm trong khoảng từ 17 - 30m.
• Các cột đèn pha cần đáp ứng độ chắc chắn, chịu lực tốt với mọi điều kiện thời tiết bất lợi.
• Loại cột thường được sử dụng cho đèn pha là cột đèn nâng hạ đảm bảo an toàn giao thông và tăng cường khả năng quan sát cho người tham gia giao thông.

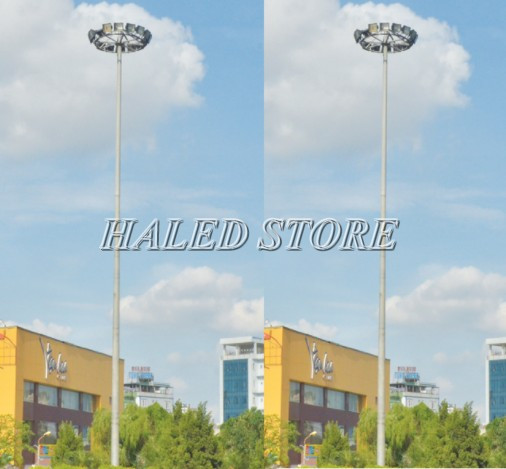

Cột đèn pha nâng hạ chiếu sáng đường phố

5. Công thức tính toán chiếu sáng đường phố

Áp dụng phương pháp tính toán chiếu sáng theo tiêu chuẩn chiếu sáng đường phố. Từ đó tính toán được số lượng đèn cần dùng cho dự án đường cần chiếu sáng.

Công thức tính chiếu sáng đường phố:

Công thức tính chiếu sáng đường phố

6. Bản vẽ thiết kế điện chiếu sáng đường phố

6.1 Bản vẽ cột chiếu sáng

Download bản vẽ cột đèn nâng hạ chiếu sáng đường phố: Tại đây

Download bản vẽ thiết kế cột đèn chiếu sáng đường phố: Tại đây

6.2 Bản vẽ đèn chiếu sáng

Download bản vẽ đèn LED chiếu sáng đường phố: Tại đây

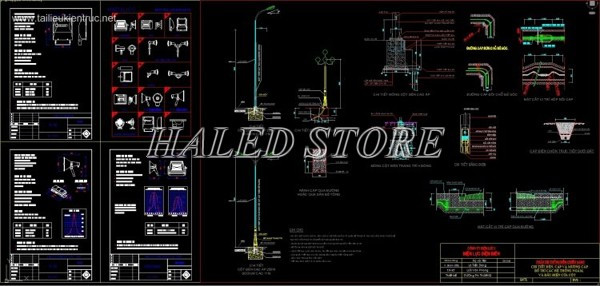

Mẫu bản vẽ thiết kế đèn chiếu sáng đường phố

6.3 Bản vẽ thiết kế điện chiếu sáng đường phố

Mẫu bản vẽ thiết kế điện chiếu sáng đường phố

7. Thiết kế chiếu sáng đường phố Dialux

• Dialux là phần mềm chiếu sáng độc lập và miễn phí giúp người dùng tính toán chiếu sáng dựa trên tiêu chuẩn chiếu sáng chuẩn châu Âu.
• Công cụ đưa ra nhiều phương án cho bộ đèn chiếu sáng.
• Công cụ cho phép người dùng có thể chèn thêm nhiều vật khác vào trong hệ thống chiếu sáng để đảm bảo tính toán được chính xác nhất.

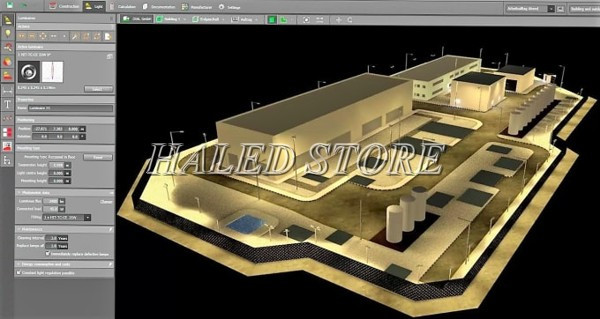

Thiết kế chiếu sáng đường phố Dialux

8. Tiêu chuẩn thi công hệ thống chiếu sáng đường phố

Tiêu chuẩn thi công hệ thống chiếu sáng đường phố gồm hai phần tiêu chuẩn chính là tiêu chuẩn khoảng cách và chiều cao lắp đặt đèn đường:

• TCVN 3584-81 quy định về thiết bị điện
• TCVN 3686 -81 quy định về vật liệu kỹ thuật điện
• TCVN 2572-78 quy định về an toàn điện.
• TCVN 3144-79 quy định sản phẩm kỹ thuật điện.
• TCVN 4115-85 Cầu dao đảm bảo an toàn cho người sử dụng và dụng cụ điện có điện áp đến 1000v.
• TCVN 5556-1991 quy phạm chống điện giật.
• TCXD 46: 1984 quy định về chống sét cho các công trình xây dựng. Tiêu chuẩn thiết kế và xây dựng.

9. Tiêu chuẩn nghiệm thu cho hệ thống chiếu sáng đường phố

9.1 Tiêu chuẩn nghiệm thu hệ thống đèn chiếu sáng

• Số lượng đèn và loại đèn, công suất đèn đúng với thiết kế chiếu sáng.
• Ánh sáng trên đường phố không bị ngắt quãng, màu sắc chân thực và quan sát xa hiệu quả.

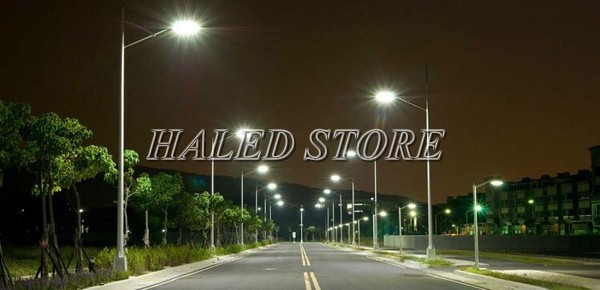

Hệ thống chiếu sáng đường phố đạt tiêu chuẩn

9.2 Tiêu chuẩn nghiệm thu cột đèn chiếu sáng

• Cột đèn đáp ứng đúng quy định về độ chắc chắn, chân móng vững chắc và phù hợp với vị trí chiếu sáng.
• Tiêu chuẩn chiếu sáng khẩn cấp: Nguồn điện không lớn hơn 1000V, yêu cầu thử nghiệm với đèn khẩn cấp. Đáp ứng tiêu chuẩn TCVN 7722-2-22:2013.
• Tiêu chuẩn lắp cột đèn chiếu sáng: Kết cấu vững chắc, quang thông chuẩn TCVN 5828-1994.
• Tiêu chuẩn nghiệm thu cột: TCVN 5639:1991

10. Bài tập thiết kế chiếu sáng đườn phố

>> Đang cập nhật

11. Đồ án thiết kế chiếu sáng đường phố

>> Đang cập nhật

12. Nơi mua đèn chất lượng cao cho hệ thống đèn chiếu sáng đường phố

• HALED STORE là một trong những công ty đèn LED chuyên cung cấp đèn LED đường phố chất lượng cao, uy tín hàng đầu trên thị trường hiện nay.
• Đèn LED được nhập chính hãng từ các thương hiệu đèn LED uy tín như HALEDCO, Philips, Duhal, Paragon, Điện Quang, Rạng Đông.
• Tại HALED STORE, khách hàng sẽ được trải nghiệm đa dạng kiểu dáng, mẫu mã với dải công suất rộng, chiếu sáng ở nhiều vị trí khác nhau.
• Giá bán được đặt ở mức cạnh tranh trên thị trường và phù hợp với chất lượng sản phẩm.

Trên đây là các thông tin quan trọng về hệ thống chiếu sáng đường phố. Nếu có bất kỳ thắc  mắc nào, hay gặp khó khăn gì khi lắp đặt hệ thống chiếu sáng đường phố thì liên hệ ngay 0332 599 699 để được tư vấn.
