    Cách nối đèn LED nối tiếp là một trong những cách lắp hệ thống chiếu sáng được sử dụng nhiều hiện nay với tính đơn giản, dễ áp dụng. Vậy đấu nối đèn LED nối tiếp là gì? Cách mắc nối tiếp 2 bóng đèn LED. Cách đấu đèn LED 12V. Tham khảo thông tin dưới đây để biết thêm chi tiết:

    1. Cách nối đèn LED nối tiếp là gì?

    1.1 Mắc nối tiếp đèn LED là gì?

    • Cách nối đèn LED nối tiếp là một trong những phương pháp đấu nối phổ biến có dạng mạch điện với dòng điện đi theo một đường dẫn từ đầu đến cuối.
    • Cực dương của bóng đèn đầu tiên được đấu nối với cực dương của nguồn điện, cực âm của bóng đèn đấu nối với cực âm.
    • Tổng thể tạo ra một đoạn mạch khép kín.

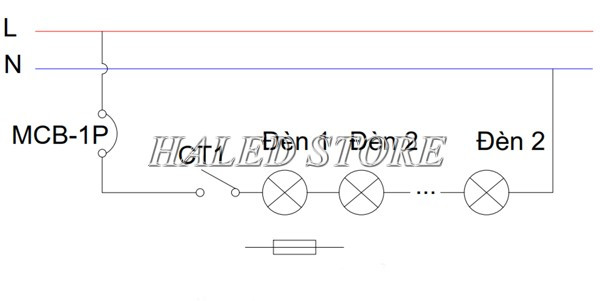

    Mạch đèn mắc nối tiếp

    Mạch đèn mắc nối tiếp

    1.2 Thế nào là hai bóng đèn mắc nối tiếp

    • Là hai bóng đèn mắc thành lắp thành 1 dãy đèn chiếu sáng trên 1 dây dẫn điện.
    • Khi một bóng đèn hỏng, bóng đèn còn lại cũng không thể tiếp tục chiếu sáng.

    2. Cách nối đèn LED nối tiếp đèn LED

    • Bước 1: Dây nóng sẽ được đấu vào chân của công tắc.
    • Bước 2: Nối một chân còn lại của công tắc sẽ được nối với 1 chân của bóng đèn số 1.
    • Bước 3: Nối chân còn lại của bóng đèn số 1 nối với 1 chân của bóng đèn số 2.
    • Bước 4: Chân còn lại của bóng đèn số 2 được nối với dây nguội.
    • Bước 5: Sử dụng băng dính đen để gia cố vị trí đấu nối sao cho độ kín khít cao nhất để đảm bảo an toàn.

    Chú ý: Khi đấu nối bóng đèn nối tiếp, nếu 1 bóng đèn bị hỏng thì cả hệ thống điện sẽ không hoạt động được.

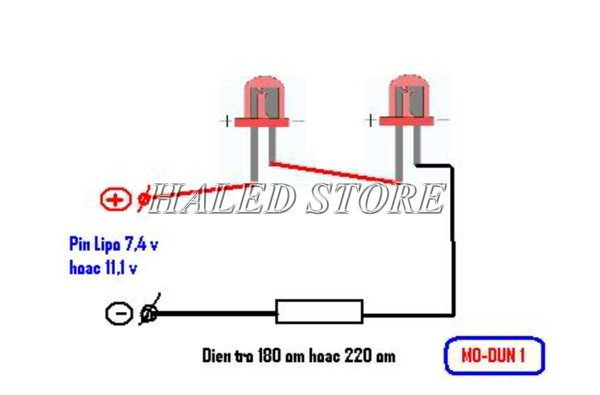

    Sơ đồ mắc nối tiếp 2 bóng đèn

    Sơ đồ mắc nối tiếp 2 bóng đèn

    3. Cách đấu led vào nguồn 12V

    3.1 Dụng cụ cần chuẩn bị

    • Dây đèn LED 12V
    • Nguồn LED dây 12V
    • Kìm cắt
    • Dây điện kích thước nhỏ
    • Mỏ hàn
    • Nhựa thông
    • Tua vít cỡ nhỏ

    3.2 Các bước đấu nối đèn LED nối tiếp

    • Bước 1: Kiểm tra điện áp trên dây xem đúng 12V hay không.
    • Bước 2: Xác định cực âm và cực dương của 3 bóng đèn LED 12V.
    • Bước 3: Xác định chính xác đầu vào và đầu ra của nguồn đèn LED dây.
    • Bước 4: Đấu nối tiếp 3 bóng đèn và đấu dây âm với cực âm, dương với cực âm của nguồn LED tại đầu ra của nguồn. Nếu mạch thiếu LED ta có thể thêm một điện trở mắc nối tiếp với mạch đèn.
    • Bước 5: Tại đầu ra của nguồn LED đấu nối với ổ điện để cấp nguồn điện cho đèn LED.
    Mạch đèn nối tiếp 12V

    Cách đấu LED vào nguồn 12V

    3.3 Sơ đồ mạch đèn LED nguồn 12V

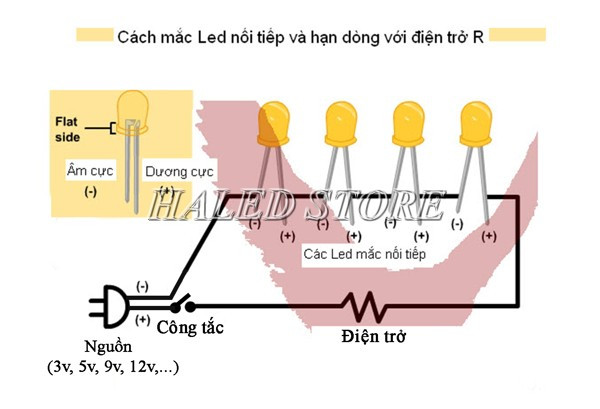

    Sơ đồ mạch đèn LED nguồn 12v

    Sơ đồ mạch đèn LED nguồn 12v

    Sơ đồ mạch đèn LED nguồn 12v

    Sơ đồ mạch đèn LED nguồn 12v

    Ngoài ra, khách hàng có thể tham khảo thêm cách đấu đèn LED 3V để biết thêm nhiều cách đấu nối đèn LED khác trong chiếu sáng.

    4. Cách nối đèn LED nối tiếp 2 nguồn 12V thành 24V

    4.1 Khi nào cần đấu nối tiếp 2 nguồn 12V

    • Cần mắc nối tiếp khi cần sử dụng nguồn 24V nhưng chỉ có 2 nguồn 12V.
    • Khắc phục vấn đề tạm thời khi đi sửa mà không mang theo nguồn 24V.

    4.2 Dụng cụ cần chuẩn bị

    • 1 thiết bị test nguồn
    • 2 cục nguồn 12V 2A
    • Hai đường nguồn đấu nối tiếp để ra 1 đầu nguồn chung

    4.3 Các bước đấu nối

    • Bước 1: Lấy thiết bị test nguồn để test điện áp thực tế trên 2 nguồn.
    • Bước 2: Cắm hai nguồn vào dây nguồn được đấu nối tiếp sẵn.
    • Bước 3: Sử dngj thiết bị test để test ở đầu nguồn ra.
    • Bước 4: Cắm dây điện để xem thiết bị có hoạt động họat không. Nếu thiết bị hoạt động có nghĩa là việc đấu nối đã thành công.
    Thực hiện đấu nối tiếp 2 nguồn 12V

    Thực hiện đấu nối tiếp 2 nguồn 12V

    5. Cách đấu đèn led 24V nối tiếp

    5.1 Cách cắt đèn LED dây 24V

    • Bước 1: Đo và xác định không gian cần bao nhiêu ánh của đèn LED dây.
    • Bước 2: Đo đèn LED dây và xác định vị trí cắt.
    Cắt đèn LED 24V

    Cắt đèn LED 24V

    5.2 Đấu đèn LED dây 24V

    • Chọn đầu nối phù hợp với đèn LED là đầu nối kẹp (clip-on) hoặc đầu nối gấp (fold-over). Nếu mắt LED gần nhau thì không thể sử dụng đầu nối kẹp.
    • Trượt dây LED vào đầu nối.
    • Đóng đầu nối lại.
    • Nối đèn LED vơi nguồn LED và nguồn điện để chiếu sáng.

    6. Cách nối đèn led nối tiếp chung cho tất cả các loại đèn LED

    Lưu ý trước khi đấu nối: Phải xác định đúng cực âm và cực dương để đấu nối chính xác. Nhiều người khi lắp đặt nhầm các cực âm dương khiến đèn không sáng và cho rằng đèn bị hỏng. Đối với trường hợp này đầu tiên phải kiểm tra các cực xem đã mắc chính xác hay chưa.

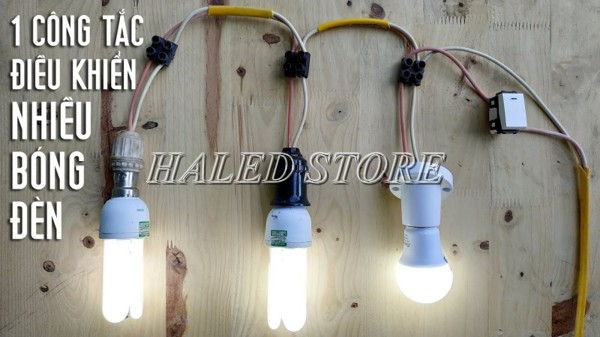

    Cách nối đèn LED nối tiếp chung cho các loại đèn

    Cách nối đèn LED nối tiếp chung cho các loại đèn

    6.1 Dụng cụ cần chuẩn bị

    • Nguồn điện 12V
    • Các loại bóng đèn sử dụng để đấu nối.
    • Kìm cắt
    • Mỏ hàn
    • Nhựa thông
    • Dây kẽm
    • Tua vít

    6.2 Hướng dẫn thực hiện cách nối đèn LED nối tiếp giữa đèn LED màu đỏ và đèn LED màu vàng

    • Tiến hành mắc nối tiếp các bóng đèn LED với dòng điện trở khoảng 150 ôm.
    • Tùy theo nhu cầu sử dụng có thể tăng hoặc giảm thiết bị trở để có nguồn sáng phù hợp.
    • Nếu mắc điện trở lớn hơn nguồn điện sẽ làm đèn LED sáng yếu.
    • Xác định đúng cực âm, cực dương của đèn LED.
    • Xác định đầu vào và đầu ra của nguồn LED.
    • Đấu đèn LED nối tiếp, sau đó đấu với nguồn và ổ điện bằng cách sử dụng các dụng cụ bên trên để cố định.

    Để việc thực hiện đấu nối đèn LED đạt hiệu quả nhất, người dùng cần thêm khảo chi tiết các cách đấu đèn LED để cả quá trình nối mạch điện diễn ra hiệu quả, chính xác, tránh sai xót.

    7. Cách đấu đèn LED 3V nối tiếp

    >> Đang cập nhật

    Ngoài ra, nếu muốn tự tạo ra thiết bị chiếu sáng cho không gian phòng mình thì người dùng có thể tham khảo hướng dẫn làm đèn LED trước khi thực hiện đấu nối.

    8. Cách đấu đèn LED 5V nối tiếp

    • Nguồn LED 5V có tác dụng chủ yếu để biến đổi dòng điện 2 chiều thành dòng điện một chiều và hạ thấp công suất khi điện vào đèn LED.
    • Để nối đèn LED 5V nối tiếp cần sử dụng dòng điện 40A hoặc 60AM, nguồn tổ ong.
    • Kết hợp mạch và ổn áp để đảm bảo đèn chiếu sáng ổn định.
    • Đấu nối hai đầu dây của đèn nối tiếp với nhau và nối tiếp với nguồn 5V sau đó thông qua công tắc để đấu nối với nguồn điện.

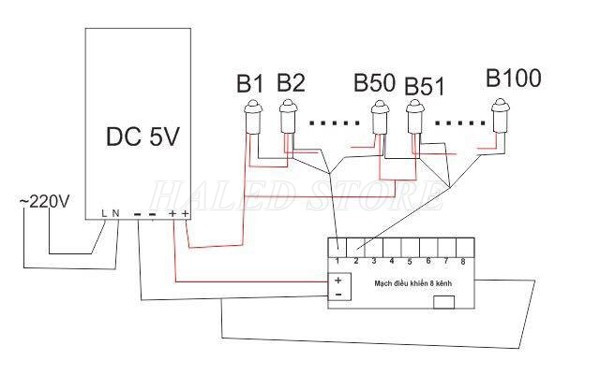

    Mạch đèn LED nối tiếp 5V

    Mạch đèn LED nối tiếp 5V

    9. Sơ đồ cách nối đèn LED nối tiếp

    9.1 Sơ đồ mạch đèn LED nguồn 12V nối tiếp

    Sơ đồ đấu nối 2 loa nối tiếp

    Sơ đồ đấu nối 2 loa nối tiếp

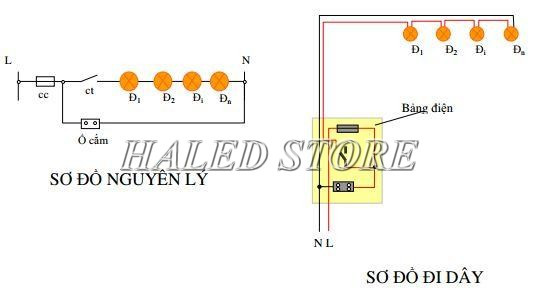

    Sơ đồ mạch điện dân dụng nối tiếp

    Sơ đồ mạch điện dân dụng nối tiếp

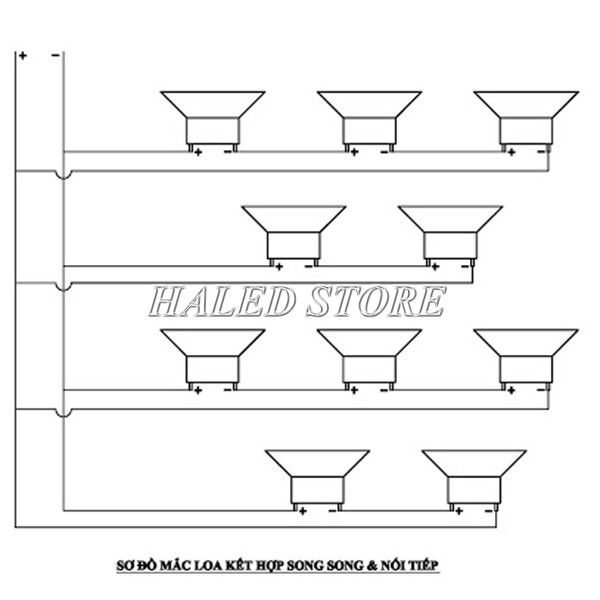

    Sơ đồ đấu nối loa nối tiếp kết hợp song song

    Sơ đồ đấu nối loa nối tiếp kết hợp song song

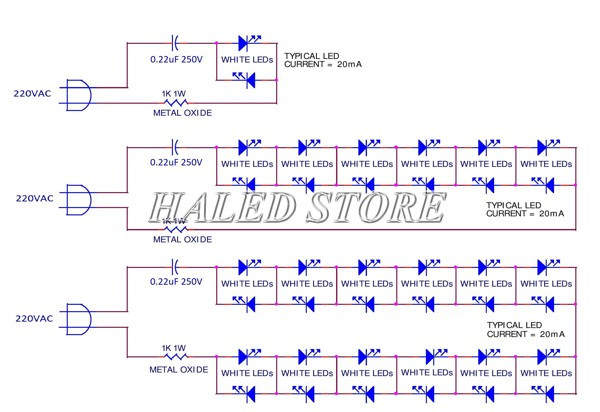

    Sơ đồ mạch nguồn 220V mắc nối tiếp kết hợp song song

    Sơ đồ mạch nguồn 220V mắc nối tiếp kết hợp song song

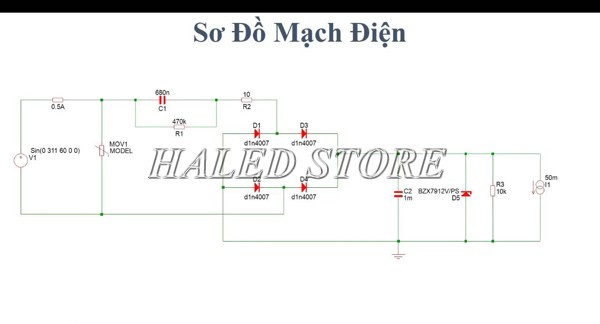

    Sơ đồ mạch đèn LED nguồn 12V

    Sơ đồ mạch đèn LED nguồn 12V

    9.2 Sơ đồ mạch nguồn LED 220V/Mạch đèn khẩn cấp 220V

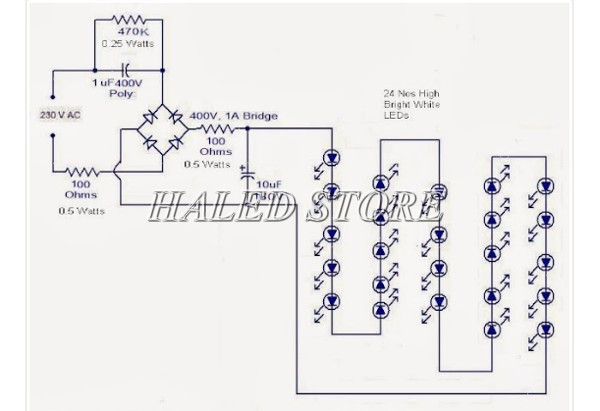

    Mạch điện siêu sáng 220V

    Mạch điện siêu sáng 220V

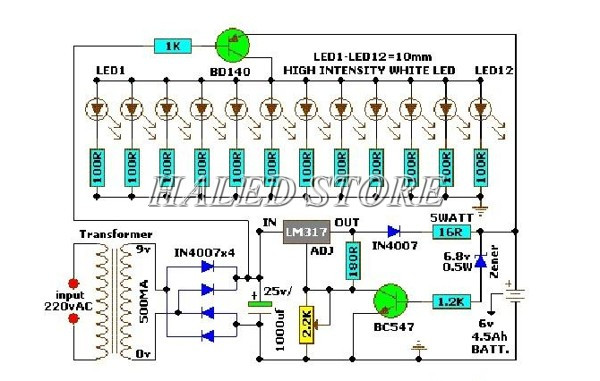

    Mạch điện khẩn cấp 220V

    Mạch điện khẩn cấp 220V

    10. Nên đấu nối đèn LED nối tiếp hay song song?

    • Mắc nối tiếp cả hai bóng đèn đều có dòng điện chạy qua như nhau. Bóng đèn nào có điện trở cao hơn sẽ có điện áp rơi trên nó lớn hơn. Công suất và độ sáng của bóng đèn này cũng lớn hơn.
    • Hai bóng đèn mắc song song sẽ có hiệu điện thế ngang nhau. Đèn có điện trở thấp hơn sẽ có dòng điện rơi trên nó nhiều hơn và công suất cũng như độ sáng lớn hơn.
    • Tùy theo nhu cầu chiếu sáng sẽ cần mắc nối tiếp hoặc song song hoặc kết hợp cả nối tiếp và song song trên cùng một mạch điện.

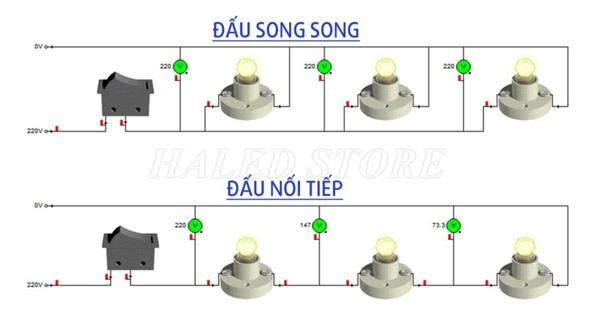

    Bóng đèn lắp nối tiếp hoặc song song

    Bóng đèn lắp nối tiếp hoặc song song

    Trên đây là các thông tin liên quan đến cách nối đèn LED nối tiếp hiệu quả nhất hiện nay. Nếu còn bất cứ khó khăn gì khi mắc đèn nối tiếp liên hệ ngay 0332.599.699 để được công ty đèn LED tư vấn và hỗ trợ miễn phí.
