LED Driver là gì? 10 thông tin phải biết khi dùng nguồn LED

Khi dùng hệ thống chiếu sáng bằng đèn LED không thể thiếu LED Driver. Vậy LED Driver là gì? Bộ phận này có vai trò gì đối với đèn LED? Cùng HALED STORE tìm hiểu chi tiết về LED Driver là gì để có sự lựa chọn tốt nhất cho hệ thống chiếu sáng.

1. LED Driver là gì?

1.1 Khái niệm LED Driver

  • LED Driver là một tên gọi khác của nguồn LED (trình điều khiển LED). Bộ phận này có tác dụng kiểm soát điện áp cũng như dòng điện cho hoạt động của đèn LED.
  • LED Driver có tác dụng như chấn lưu của bóng đèn truyền thống. Tuy nhiên, LED driver được sản xuất theo công nghệ cao nên tính năng được tối ưu hơn.

1.2 Mạch driver là gì?

  • Mạch driver là bảng mạch chung của một bộ nguồn.

Một bảng mạch bao gồm các khối:

  • Bộ lọc EMI
  • Khối chuyển dòng điện AC thành DC
  • Khối PFC
  • Bộ phận điều khiển (PWM)
  • Bộ biến áp xung
  • Khối điều chỉnh dòng và lọc đầu ra
  • Khối phản hồi và phát tín hiệu
  • Khối giao tiếp hệ thống

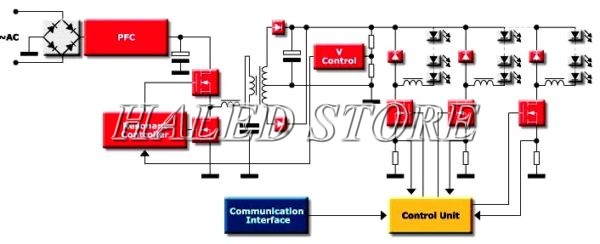

Sơ đồ mạch Driver LED

Sơ đồ mạch LED Driver
Sơ đồ mạch LED Driver

1.3 Driver đèn LED là gì?

  • Driver đèn LED là bộ nguồn của một chiếc đèn. Đây là bộ phận có vai trò như máy biến áp thay đổi dòng điện xoay chiều thành dòng điện một chiều phù hợp với đèn LED.
  • Sử dụng Driver LED sẽ hạn chế tối đa tình trạng biến động điện áp/ dòng điện.
  • Hiểu đơn giản thì Driver đèn LED chính là bộ phận cung cấp điện tác động lên chip LED giúp cho chip LED phát sáng. Vậy chip LED là gì? Xem ngay tại: https://congtydenled.com.vn/blog/tu-van/chip-led.html.

2. Cấu tạo chung của LED Driver

2.1 Diode chỉnh lưu

  • Đây là bộ phận có vai trò chuyển đổi dòng điện xoay chiều AC thành dòng điện một chiều DC phù hợp với hoạt động đèn LED.

2.2 Tụ hóa

Bộ phận này bao gồm 2 phần:

  • Tụ lọc đầu vào có vai trò san phẳng và lọc nhiễu điện áp giúp ổn định dòng điện trước khi đi vào.
  • Tụ lọc đầu ra có tác dụng lọc điện áp đầu ra thành dòng điện một chiều cung cấp cho đèn LED.

2.3 Biến áp

  • Đây là bộ phận có tác dụng tăng/ hạ điện áp phù hợp với ngưỡng điện áp hoạt động của đèn LED.
  • Quá trình này tác động trực tiếp tới chất lượng chiếu sáng và khả năng tiết kiệm điện của bộ đèn.

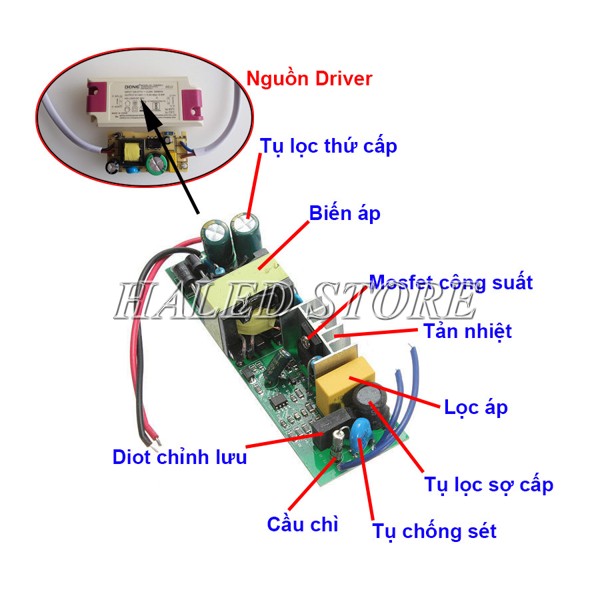

Cấu tạo của LED Driver
Cấu tạo của LED Driver

2.4 Mosfet công suất

  • Mosfet đóng vai trò quan trọng đối với Driver LED. Bộ phận này có vai trò đóng/ cắt điện cực nhỏ hoặc cực cao.

2.5 Các bộ phận khác trong Driver LED

  • Tụ lọc nhiễu có tác dụng lọc khi có nhiễu cao tần do sét hoặc sự cố điện gây ra.
  • Tụ lọc áp có vai trò phân chia, loại bỏ nhiễu áp cao đảm bảo đèn LED có tuổi thọ cao.
  • Tụ lọc chống sét có vai trò chống tác động của sét lên mạch nguồn. Bộ phận này sẽ được đặt sau cầu chì và mắc song song với nguồn AC.
  • Cầu chì có tác dụng bảo vệ mạch.
  • Tản nhiệt có tác dụng làm mát cho bộ nguồn trong suốt quá trình hoạt động.

3. Nguyên lý hoạt động của Driver LED

3.1 Khối 1

  • Khối 1 có tên gọi là cầu diot chỉnh lưu, chuyển đổi dòng điện xoay chiều thành điện một chiều.

3.2 Khối 2

  • Khối 2 là trái tim tạo nên mọi hoạt động của bộ nguồn. Cấu tạo gồm IC điều khiển và bộ Mosfet công suất.
  • Khi dòng điện thay đổi, IC sẽ điều khiển Mosfet ngắt để công suất ra luôn phù hợp với đèn.
  • Khối 2 tác động trực tiếp tới hoạt động của khối 4.

3.3 Khối 3

  • Khối 3 có vai trò san phẳng điện ra từ bộ phận Mosfet. Sau khi san phẳng sẽ lọc bỏ nhiễu áp cao để kéo dài tuổi thọ đèn.
  • Tuy nhiên, một số dòng LED Driver kém chất lượng sẽ không có khối 3.

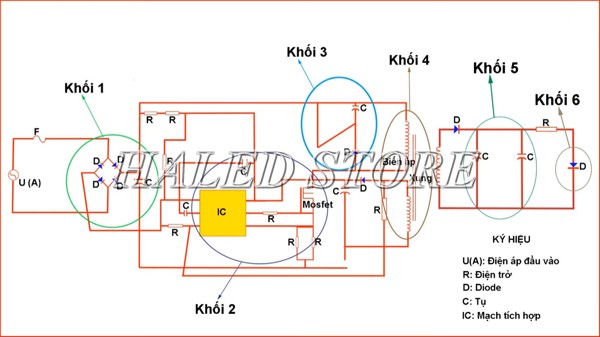

Nguyên lý hoạt động của LED Driver
Nguyên lý hoạt động của LED Driver

3.4 Khối 4

  • Khối 4 điều chỉnh điện áp theo điện áp ghi trên đèn đảm bảo đèn hoạt động ổn định.

3.5 Khối 5

  • Khối 5 có vai trò lọc điện áp đầu ra giúp ánh sáng của đèn LED luôn ổn định.

3.6 Khối 6

  • Khối 6 là bộ đèn LED. Khi có dòng điện cung cấp từ nguồn LED đến diot, chip sẽ phát sáng.

4. Ứng dụng của LED Driver là gì?

  • Chuyển đổi dòng điện xoay chiều AC thành dòng điện một chiều DC phù hợp với hoạt động của đèn LED.
  • Sản phẩm cung cấp nguồn điện áp phù hợp, giúp tăng tuổi thọ đèn LED.
  • Sử dụng LED Driver chất lượng có tác dụng duy trì dòng điện ổn định giúp ánh sáng đèn LED chiếu sáng tốt nhất.
Ứng dụng của LED Driver đối với đèn LED
Ứng dụng của LED Driver đối với đèn LED

>> Tham khảo thêm: TOP 7 chip LED dán giá rẻ bán chạy 2021 - Tư vấn lắp chip Free

5. LED Driver là gì? Phân loại LED Driver

5.1 Driver hạ áp bằng điện trở

  • Đây là dòng sản phẩm ra đời sớm nhất với cấu tạo siêu đơn giản.
  • Bộ nguồn hoạt động dựa trên nguyên lý điện trở lớn hạ áp để có mức điện áp phù hợp với đèn.
  • Sản phẩm có giá rẻ. Tuy nhiên, dòng nguồn này hiện nay không còn được sử dụng phổ biến.

5.2 LED driver dòng

  • Nguồn sử dụng hệ thống IC và biến thể để điều chỉnh dòng điện phù hợp với hoạt động của đèn LED.
  • Sản phẩm giúp giữ điện áp ở mức cố định khi có sự biến đổi đột ngột.

5.3 LED driver Dimmable

  • Dòng Driver Dimmable tích hợp đầy đủ tính năng của các loại nguồn thế hệ trước. Loại nguồn này đã được nâng cấp về tính năng dễ dàng thay đổi cường độ ánh sáng phát ra từ đèn.

5.4 LED Driver không đổi dòng

  • Nguyên lý hoạt động dựa trên điện áp của mạch điện thay đổi nhưng cố định cường độ dòng điện.
  • Loại nguồn không đổi dòng phù hợp với các dòng đèn LED công suất cao, yêu cầu sự ổn định về cường độ dòng điện.

5.5 LED Driver không đổi điện áp

  • Ngược lại với dòng nguồn không đổi dòng, nguồn này sẽ hoạt động dựa trên nguyên lý cố định điện áp đầu ra. Mức điện áp phổ biến của loại nguồn này thường là 12V, 24V.

6. TOP 10 LED Driver bán chạy nhất hiện nay

6.1 LED Driver IC

  • Đây là loại nguồn sử dụng IC với biến thể để thay đổi dòng điện phù hợp với chip LED.
  • Trên thị trường có nhiều nơi bán dòng nguồn này, mỗi nơi sẽ có mức giá khác.Người mua nên liên hệ trực tiếp với nơi bán để được báo giá chính xác.

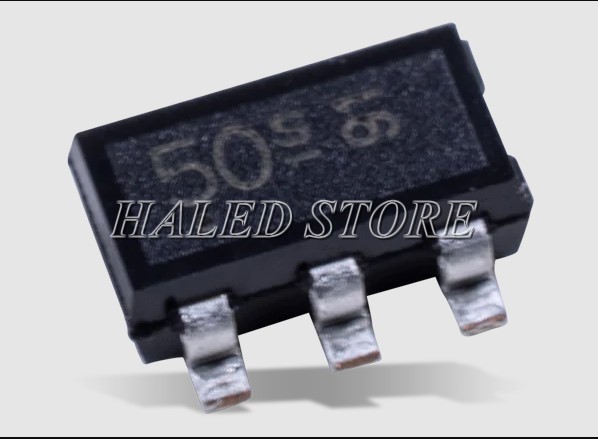

LED Driver IC
LED Driver IC

6.2 Driver LED 12V

  • Đây là loại nguồn có điện áp 12V với nhiều công suất, kích thước, kiểu dáng, thương hiệu khác nhau.
  • Sản phẩm chủ yếu dùng cho các loại đèn trang trí, phổ biến nhất là LED dây.
  • Giá bán tham khảo của dòng nguồn 12V khoảng 70.000 - 850.000 đồng/ bộ nguồn. Giá bán tùy công suất, kiểu dáng/ thương hiệu.

6.3 Nguồn LED 24V

  • Đây là loại nguồn có điện áp 24V có nhiều công suất, kiểu dáng, kích thước để lựa chọn.
  • Giá bán tham khảo của nguồn 24V khoảng 75.000 - 925.000 đồng/ bộ nguồn.

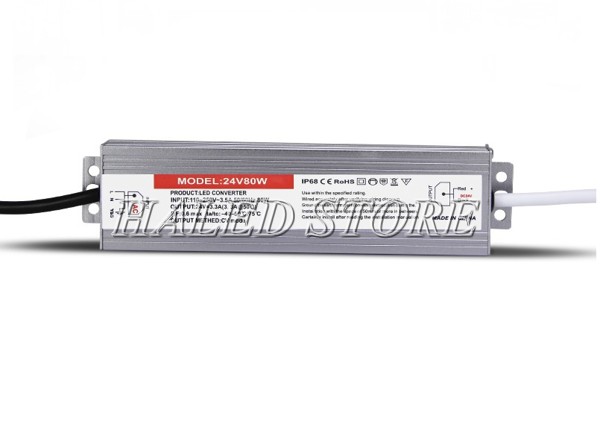

Nguồn LED 24V
Nguồn LED 24V được sử dụng phổ biến

>>Xem thêm: TOP 8 chip LED 5V 3w 5w 10w bán chạy giá rẻ nhất 2021

6.4 Nguồn LED 220V

  • Đây là loại nguồn có điện áp 220V được sử dụng phổ biến nhất hiện nay. Dòng nguồn này sử dụng được cho hầu hết các loại đèn từ đèn dân dụng, đèn công nghiệp cho tới đèn trang trí.
  • Nguồn 220V có vô vàn kiểu dáng, công suất, thương hiệu nên giá thành đa dạng. Do đó, người mua nên liên hệ trực tiếp với bên bán để được báo giá.

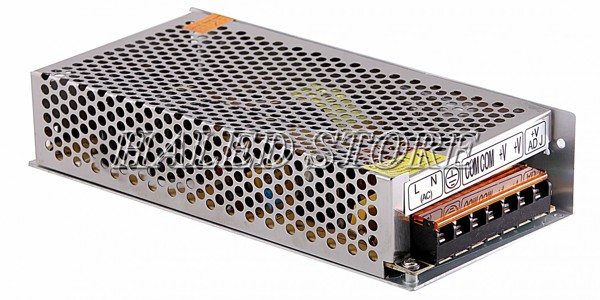

Nguồn LED 220V
Nguồn LED 220V loại tổ ong

6.5 LED driver 7w

  • Đây là loại nguồn có công suất ra tối đa 7w, sử dụng chủ yếu cho đèn có công suất nhỏ dùng để trang trí.
  • Sản phẩm có giá bán tham khảo từ 25.000 - 90.000 đồng/ bộ nguồn tùy loại điện áp.

6.6 Nguồn LED Driver 18w

  • Đây là loại nguồn có công suất tải tối đa là 18w. Tùy vào điện áp đèn LED, người mua nên lựa chọn nguồn 18w có điện áp phù hợp.
  • Giá bán tham khảo của nguồn LED 18w khoảng 150.000 - 300.000 đồng/ bộ nguồn.

6.7 LED Driver 50w

  • Đây là nguồn LED có công suất tải tối đa là 50w. Điện áp từ 18 - 36V. Nguồn thiết kế đạt tiêu chuẩn chống bụi, chống nước IP65.
  • Sản phẩm có giá bán tham khảo khoảng 79.000 - 105.000 đồng/ bộ nguồn.

6.8 LED Driver 4-7w

  • Đây là loại nguồn có công suất trung bình từ 4w - 7w. Điện áp ra 12V - 28V. Nguồn LED 4-7w sử dụng cho đèn rọi, đèn âm trần,...
  • Giá bán tham khảo của sản phẩm khoảng 25.000 - 42.000 đồng/ bộ nguồn.

6.9 LED Driver 100w

  • Nguồn có công suất tải tối đa là 100w. Sản phẩm phù hợp với các loại đèn LED có công suất 80w. Ứng dụng lắp đặt cho đèn nhà xưởng, đèn đường, đèn pha LED,...
  • Giá bán tham khảo từ 350.000 - 1.010.000 đồng/ bộ nguồn tùy loại điện áp, thương hiệu.

6.10 Driver LED âm trần

  • Nguồn này dùng cho đèn LED âm trần chiếu sáng trong nhà. Với đa dạng công suất, kiểu dáng, điện áp, thương hiệu.
  • Loại nguồn này có giá rẻ, giá bán tham khảo từ 35.000 - 125.000 đồng/ bộ nguồn.

7. So sánh LED driver bên trong và bên ngoài đèn LED

Tiêu chí LED driver bên trong LED Driver bên ngoài
Ưu điểm
  • Sử dụng chủ yếu cho dòng đèn gia dụng như: âm trần, panel, cầu thang, ốp tường,...
  • Lắp đặt bên trong đảm bảo tính thẩm mỹ.
  • Khả năng chống nước, chống bụi tốt hơn.
  • Sử dụng chủ yếu cho các dòng đèn như đèn trang trí, đèn chống cháy nổ, LED dây, đèn đường LED,...
  • Dễ dàng thay thế, sửa chữa khi có trục trặc.
Nhược điểm
  • Khó tháo lắp khi cần thay thế.
  • Dễ bị tác động bởi bụi, nước và tác nhân va đập.

8. Hướng dẫn thay thế LED Driver cho đèn LED

  • Trong quá trình sử dụng, chúng ta có thể gặp trình trạng nguồn bị chập chờn hoặc hỏng.
  • Khi nguồn hết tuổi thọ dễ dẫn tới tình trạng cháy đèn LED. Do đó, cần tháo ra kiểm tra sửa chữa hoặc thay thế sớm.
  • Nên kiểm tra các bộ phận như: tụ điện, kem tản nhiệt, mạch điện,...

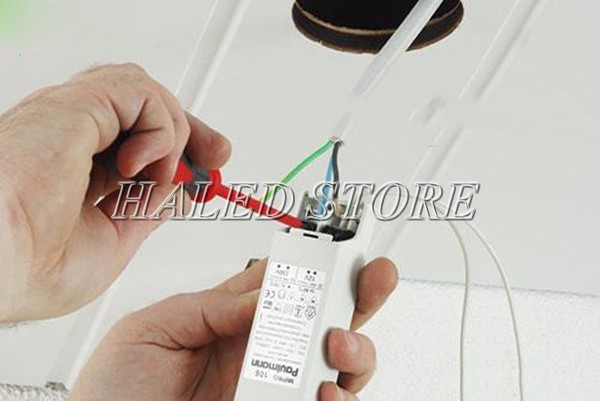

Thay thế LED Driver cho đen LED
Thay thế LED Driver cho đen LED
  • Ngắt nguồn điện tổng => Tháo nguồn ra khỏi bộ đèn LED => Kiểm tra nguyên nhân hư hỏng và tìm biện pháp khắc phục => Tiến hành sửa chữa hoặc thay thế bộ nguồn mới => Lắp đặt nguồn vào đèn LED => Cung cấp điện và kiểm tra hoạt động của đèn LED sau khi thay thế nguồn.

9. 6 Lưu ý khi lựa chọn LED Driver

9.1 Công suất tối đa của driver

  • Khi chọn mua nguồn phải chú ý tới công suất tối đa của bộ nguồn đó xem có phù hợp với chip LED cần sử dụng hay không.
  • Đèn LED sẽ sử dụng ít hơn 20% so với công suất tối đa ghi trên thân nguồn.
  • Ví dụ: nguồn có công suất tải tối đa 100w thì chỉ phù hợp với đèn LED có công suất sử dụng 80w.

9.2 Hệ số công suất

  • Thông số này quyết định tới tốc độ khởi động và độ ổn định khi cung cấp điện cho đèn LED. Hệ số công suất nguồn tối ưu thường là 0,8 hoặc 0,9.

9.3 Dimming

  • Nguồn có chức năng Dimming có khả năng điều chỉnh cường độ ánh sáng của đèn LED. Tùy vào nhu cầu sử dụng người mua có thể lựa chọn nguồn có hỗ trợ dimming hoặc không.

9.4 Trình điều khiển UL Class 1 và 2

  • Tiêu chuẩn UL Class 1 có điện áp đầu ra cao. Tác dụng bảo vệ an toàn cho hoạt động của đèn LED.
  • Trình điều khiển UL Class 2 đáp ứng tiêu chuẩn UL1310 đưa ra điện áp, công suất an toàn cho đèn LED. Sử dụng dòng nguồn này có thể hạn chế nguy cơ cháy nổ, xung điện.

9.5 Chỉ số IP

  • Tùy vào loại đèn LED, nhà sản xuất sẽ lắp nguồn có chỉ số IP chống nước chống bụi phù hợp.
  • Ví dụ: đèn trong nhà chỉ cần sử dụng nguồn có chỉ số IP40, IP50 hoặc IP54. Đèn chiếu sáng ngoài trời phải sử dụng nguồn có chỉ số IP tối thiểu là IP65. Đối với đèn chiếu sáng dưới nước yêu cầu nguồn có chỉ số IP cao nhất ở mức IP68.

9.6 Kiểu dáng, kích thước

  • Lựa chọn nguồn có kiểu dáng và kích thước phù hợp với kích thước đèn.

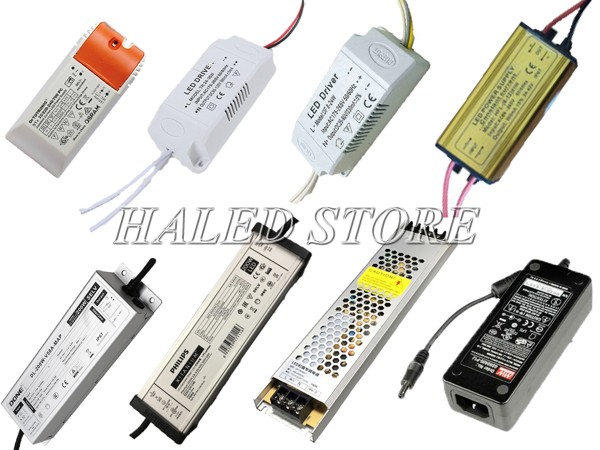

LED Driver có nhiều kích thước, kiểu dáng
LED Driver có nhiều kích thước, kiểu dáng

10. Hãng LED Driver uy tín được ưa chuộng nhất

10.1 Nguồn LED Meanwell

  • Meanwell là hãng sản xuất nguồn LED nổi tiếng ở Đài Loan. Hãng nguồn này được nhiều nhà sản xuất đèn LED ở Việt Nam lựa chọn.
  • Hãng có đa dạng sản phẩm như: nguồn công nghiệp, led driver, SPS, AC DC, DC AC, nguồn Din Rail,...
  • Giá thành của nguồn hãng Meanwell ở mức trung bình, phù hợp với thị trường Việt Nam.

10.2 Nguồn LED Done

  • Done là hãng nguồn nổi tiếng ở Trung Quốc được thành lập từ năm 2009. Sản phẩm chính của hãng là LED driver với đủ công suất, kiểu dáng, điện áp.
  • Dòng nguồn Done có giá thành rẻ.

10.3 Nguồn Philips

  • Philips là thương hiệu đứng đầu thị trường thế giới về ngành chiếu sáng.
  • Hãng chuyên sản xuất và phân phối nguồn LED, đèn LED với sự đa dạng về chủng loại.
  • Nguồn LED Philips là một trong những dòng nguồn cao cấp, có giá thành cao hơn nguồn thông thường.

10.4 Nguồn LED Osram

  • Osram là hãng nguồn được ưa chuộng trên thị trường thế giới và Việt Nam.
  • Hãng sản xuất, phân phối đa dạng dòng sản phẩm từ đèn LED đến linh kiện đèn LED.

10.5 Nguồn LED Tridonic GmbH & Co KG

  • Tridonic là hãng cung cấp nhiều loại nguồn trên thị trường thế giới. Tuy nhiên, sản phẩm của hãng không được sử dụng phổ biến.

10.6 Nguồn LED Inventronics

  • Hãng chuyên sản xuất LED driver và các loại phụ kiện đèn LED khác.

10.7 Led Driver Lifud

  • Hãng chuyên sản xuất LED driver cao cấp. Sản phẩm phù hợp với nhiều dòng đèn LED phổ biến hiện nay.

10.8 LED Driver Eaglerise Electric Electronic

  • Đây là hãng chuyên sản xuất LED driver và thiết bị chiếu sáng đèn LED, đèn năng lượng mặt trời,..

10.9 LED Driver Moso

  • MOSO chuyên cung cấp các loại LED driver trên thị trường Việt Nam.

10.10 Led Driver Lightstec

  • Lightstec là hãng chuyên sản xuất nguồn LED, đèn LED có uy tín tại Trung Quốc. Sản phẩm đa dạng mẫu mã và mức giá thành để người dùng lựa chọn.

10.11 FlexfieLDs

  • Hãng chuyên sản xuất các loại LED Driver và đèn chiếu sáng gia dụng, đèn chiếu sáng trang trí.

Qua thông tin trên giúp người dùng hiểu rõ hơn về LED Driver là gì và các loại nguồn phổ biến. Tùy theo mục đích sử dụng, loại đèn LED, người mua nên lựa chọn loại LED Driver có điện áp, kiểu dáng phù hợp. Liên hệ trực tiếp Hotline 0332.599.699 để được tư vấn trực tiếp về chọn mua và sử dụng nguồn LED.
