TOP 7 chip LED dán giá rẻ - hướng dẫn thay, hàn chip Free

Chip LED dán là thiết bị thông dụng hiện nay với đa dạng chủng loại, kiểu dáng, giá thành khác nhau. Đối với thiết bị chiếu sáng, chip LED là thiết bị quan trọng nhất quyết định đến chất lượng ánh sáng, độ sáng sản phẩm. Cùng tìm hiểu top 7 chip LED dán giá rẻ bán chạy dưới đây:

1. Chip LED dán là gì

  • Chip LED dán hay còn gọi là chip SMD được sử dụng phổ biến hiện nay.
  • Chip có khả năng tạo ra ánh sáng đơn sắc, hoặc đa sắc chất lượng cao.
  • Hiệu suất phát quang của dòng chip LED cao từ 70 - 120lm/w, chiếu sáng với độ bền cao và tiết kiệm điện hiệu quả.
  • Mặt sau chip LED được thiết kế từ các chất liệu nhôm kỹ thuật có khả năng tản nhiệt nhanh, duy trì hoạt động ổn định của chip và tuổi thọ cao.

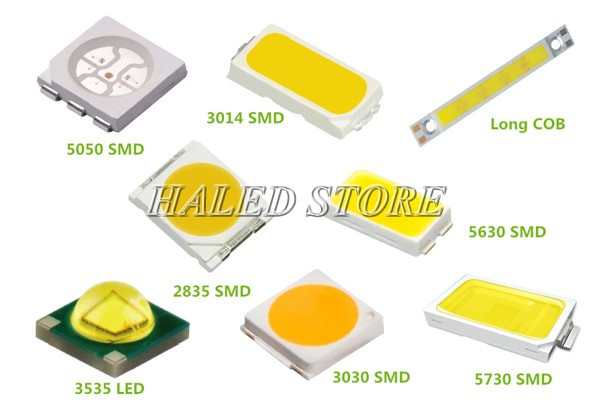

Các mẫu chip LED SMD phổ biến

Các mẫu chip LED SMD phổ biến

2. Cấu tạo của chip LED dán

Chip LED được cấu tạo từ 4 bộ phận chính là:

  • Chip SMD: Bộ phận đóng vai trò tạo ra nguồn sáng. Chất lượng chip LED quyết định đến khả năng chiếu sáng, tuổi thọ và lượng điện năng tiêu thụ của nguồn sáng.
  • Bảng mạch: Bảng mạch có chức năng kết nối với đường dẫn, module LED để kết nối các chip LED với nhau và giữ cho các chip LED không bị rơi ra ngoài.
  • Keo tản nhiệt: Có hai lớp keo tản nhiệt ở giữa chip LED và bảng mạch giúp cố định vị trí chip LED đồng thời tản nhiệt chip LED hiệu quả.
  • Nhôm tản nhiệt: Nhôm tản nhiệt có vai trò tản nhiệt và bảo vệ các linh kiện điện tử bên trong hiệu quả.

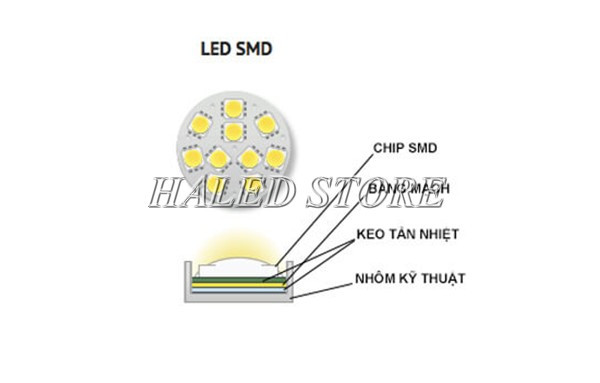

Cấu tạo chip LED dán

Cấu tạo chip LED dán

3. Các loại chip LED dán SMD

3.1 Chip LED dán SMD 5050

Thông số kỹ thuật

Chỉ tiêu Thông số
Dòng điện 20mA
Điện áp 1.9 - 3.6V
Kích thước 5 x 5mm

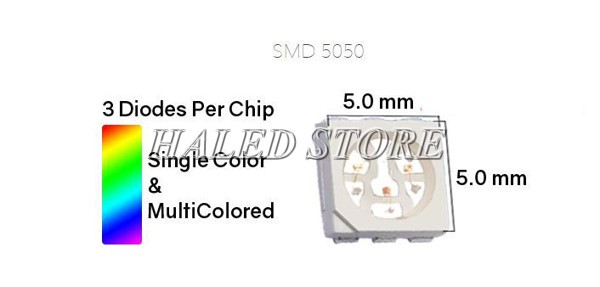

Chip LED dán SMD 5050
Chip LED dán SMD 5050

Giá bán

  • Giá bán tham khảo hiện tại là 18.990 - 25.000VNĐ/ gói 20 chip LED.
  • Giá bán trên chỉ mang tính chất tham khảo. Giá thành thực tế thay đổi tùy theo thời điểm mua hàng và giá trị đơn hàng khác nhau.

Đặc điểm

  • Màu ánh sáng trắng xanh mát mẻ và trắng dịu nhẹ, led đơn màu như màu đỏ, xanh lá cây, xanh dương,...thay đổi màu sắc - hoặc RGB hoặc RGBW (đỏ, xanh lá cây, xanh dương, trắng).
  • Có 3 con chip nhỏ bên trong mỗi SMD, có thể pha trộn bất kỳ màu sắc nào theo nhu cầu chiếu sáng.
  • Thiết kế đơn giản, dễ sử dụng.

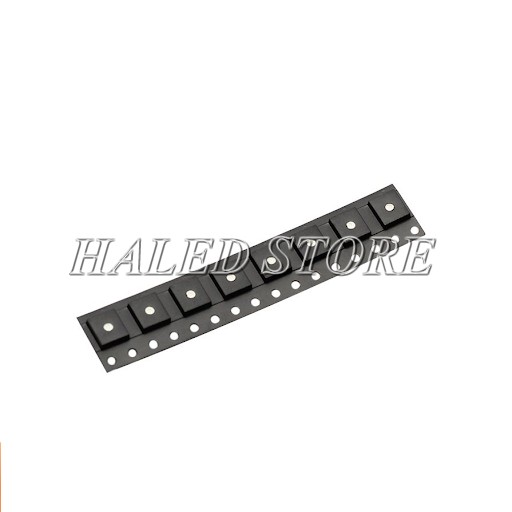

Chip LED dán SMD 5050

Chip LED dán SMD 5050

Ứng dụng

  • Sử dụng phổ biến cho đèn LED dân dụng với công suất nhỏ như đèn LED âm trần, đèn LED hồ bơi, đèn LED dây trang trí.
  • Ứng dụng cho đèn pha chiếu sáng ngoài trời, đèn chiếu rọi,...

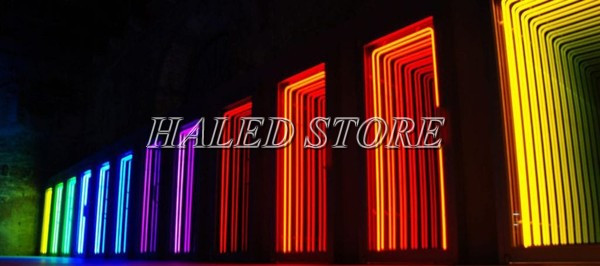

Ứng dụng làm đèn trang trí của chip led dán SMD 5050

Ứng dụng làm đèn trang trí của chip led dán SMD 5050

3.2. Chip LED dán SMD 5730

Thông số kỹ thuật

Chỉ tiêu Thông số
Kích thước 5.7 x 3mm
Điện áp hoạt động 3 - 3.4V
Dòng điện 150mA
Công suất 0.5w
Góc chiếu sáng 120 độ
Nhiệt độ màu 4000K - 6000K
Quang thông 50-60lm

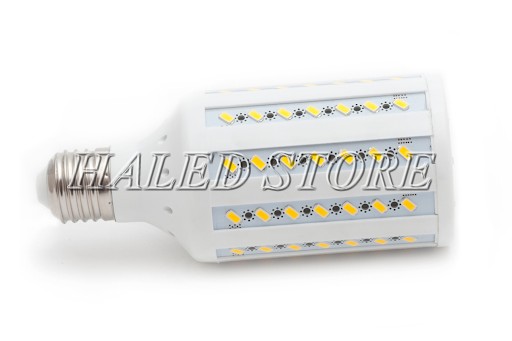

Ứng dụng của chip LED dán 5730 lên bóng đèn
Ứng dụng của chip LED SMD 5730 lên bóng đèn

Giá bán

  • Giá bán 20.000 - 30.000 VNĐ/20 chip LED
  • Giá bán trên chỉ mang tính chất tham khảo. Giá thực tế có thể thay đổi tùy theo giá trị đơn hàng và thời điểm mua hàng.

Chip LED 5730 là gì?

  • Chip LED 5730 là dòng chip LED có kích thước 5.7x3mm.
  • Chip LED này cho nhiều ánh sáng thông dụng hơn chip LED 5050 tuy nhiên nhiệt lượng tỏa ra khá lớn.
  • Với 60 con chip có thể tạo ra quang thông là 2700lm/m.

Đặc điểm

  • Chip LED có nhiều màu chủ đạo là trắng, đỏ, xanh dương, xanh lá.
  • Điện năng tiêu thụ thấp, tiết kiệm từ 70 - 80% so với các dòng đèn truyền thống.
  • Ánh sáng cân bằng không có vết bẩn hoặc bóng.
  • Ánh sáng khoongb chứa các chất độc hại, an toàn cho mắt.

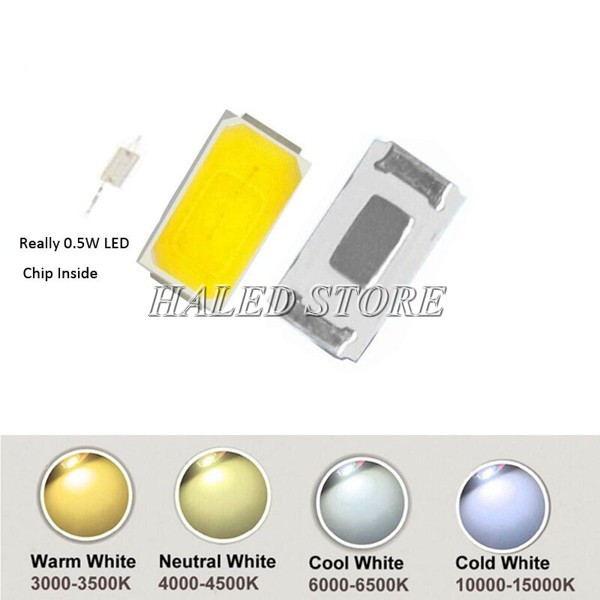

Chip LED SMD 5730

Chip LED SMD 5730

Ứng dụng

  • Ứng dụng trong làm đèn led dân dụng như đèn âm trần, đèn pha len, đèn rọi, LED dây để chiếu sáng cho nhà ở, văn phòng, cửa hàng, nhà hàng,…
Chip LED SMD 5730 ứng dụng làm đèn LED dây trang trí

Chip LED SMD 5730 ứng dụng làm đèn LED dây trang trí

3.3. Chip LED dán SMD 3030

Thông số kỹ thuật

Chỉ tiêu Thông số
Công suất 1w
Dòng điện 150mA
Kích thước 30 x 30mm
Màu sắc Trắng
Chip LED dán SMD 3030
Chip LED SMD 3030

Giá bán

  • Giá bán: 106.016 - 150.000VNĐ/100 chip LED SMD 3030
  • Mức giá trên chỉ mang tính chất tham khảo, giá thực tế tùy theo thời điểm mua hàng và số lượng đơn mua.

Đặc điểm

  • Là loại chip LED có kích thước nhỏ gắn trực tiếp lên bề mặt bản mạch.
  • Chip LED có dạng vuông nhỏ gọn.
  • Tản nhiệt tốt, độ bền cao lên tới 65.000h.
  • Độ chói thấp giúp đèn chiếu sáng an toàn, hiệu quả

Ứng dụng

  • Chip led được dùng cho chiếu sáng của đèn led dây, đèn led biển quảng cáo,…
  • Ứng dụng lắp đặt đèn năng lượng mặt trời chiếu sáng ngoài trời.
Ứng dụng của chip LED dán trong trang trí

Ứng dụng của chip LED dán trong trang trí

3.4. LED dây dán 5630

Thông số kỹ thuật

Chỉ tiêu Thông số
Công suất 15w/m
Điện áp 12V
Số lượng 60 LED/m

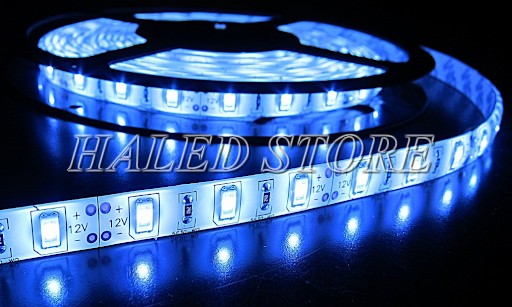

Đèn LED dây sử dụng chip LED SMD 5630
Đèn LED dây sử dụng chip LED  SMD 5630

Giá bán

  • Giá bán: 180.000 - 220.000VNĐ/cuộn 5m
  • Giá bán trên chỉ mang tính chất tham khảo, giá thực tế có thể thay đổi tùy theo thời điểm mua hàng khác nhau.

Đặc điểm

  • Khả năng tiết kiệm điện đến 60%.
  • Ánh sáng ổn định không chớp nháy.
  • Ánh sáng không chứa tia UV, tia tử ngoại, thân thiện với môi trường.

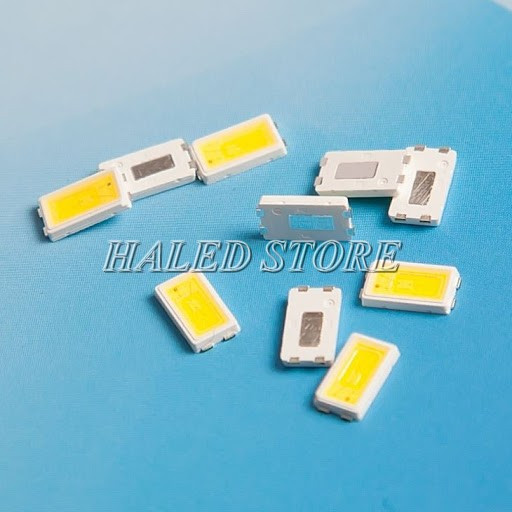

Chip LED dán 5630

Chip LED dán 5630

Ứng dụng

  • Làm đèn hắt sáng quầy kệ trong hệ thống đèn nhà hàng, quán ăn, quán cafe, trà sữa.
  • Làm đèn hắt sáng sản phẩm trưng bày trong hệ thống shop thời trang, showroom bán hàng.
  • Làm đèn hắt sáng tủ bếp, kệ bếp trong hệ thống đèn hộ gia đình, căn hộ trung cư.
  • Làm đèn hắt sáng tranh ảnh và hắt gương trang trí.
  • Làm đèn hắt sáng hộp đèn, biển hiệu quảng cáo.
  • Làm đèn hắt sáng quầy lễ tân trong hệ thống đèn khách sạn, văn phòng.

>>Xem thêm: TOP 8 chip LED 5V 3w 5w 10w bán chạy giá rẻ nhất 2021

3.5. LED dán 2835

Thông số kỹ thuật

Chỉ tiêu Thông số
Công suất 28w/m
Điện áp 12V
Số LED 240 LED/M
Bản rộng 10mm
Màu sắc Trắng/ vàng

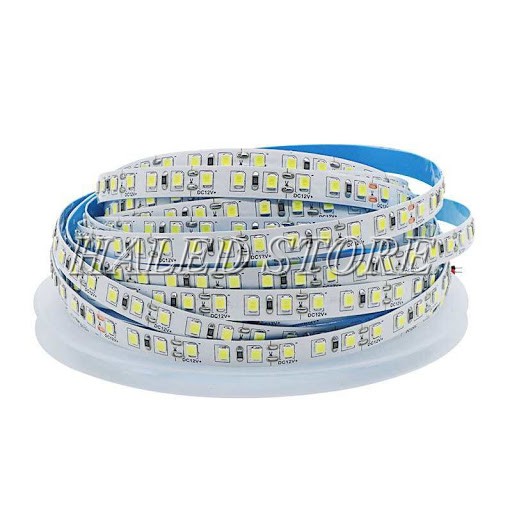

Đèn LED dây sử dụng chip LED SMD 2835
Đèn LED dây sử dụng chip LED SMD 2835

Giá bán

  • Giá bán 200.000 - 250.000VNĐ/5m dây
  • Giá bán trên chỉ mang tính chất tham khảo ở thời điểm hiện tại. Giá thành thực tế thay đổi theo thời điểm và giá trị đơn mua.

Chip LED dán 2835 là gì?

  • Chip LED 2835 là dòng chip LED phổ biến trên thị trường hiện nay có kích thước là 2.8x3.5 mm.
  • Đây là dòng chip LED được sử dụng để thay thế hiệu quả cho dòng chip LED 5050 với khả năng tiết kiệm điện hơn đến 20%.

Công suất của chip LED 2835

  • Mỗi chip LED dán 2835 có công suất là 0.2w.
  • 2835 SMD 60 con led ánh sáng trắng (12W/ m) = 1300 lm/m.
  • 2835 SMD 120 con led ánh sáng trắng (24W/m) = 2600 lm/m.

Đặc điểm

  • Tuổi thọ đèn cao đạt 50.000h.
  • Khả năng chiếu sáng đồng đều.
  • Ánh sáng có hiệu suất phát quang cao đạt 100 - 130lm/w.
  • Chiếu sáng tiết kiệm điện 60 - 70%.

 Ứng dụng

  • Đây là loại led được lắp đặt phổ biến cho đèn led dây siêu sáng dùng làm đèn trang trí, đèn led nhấp nháy.

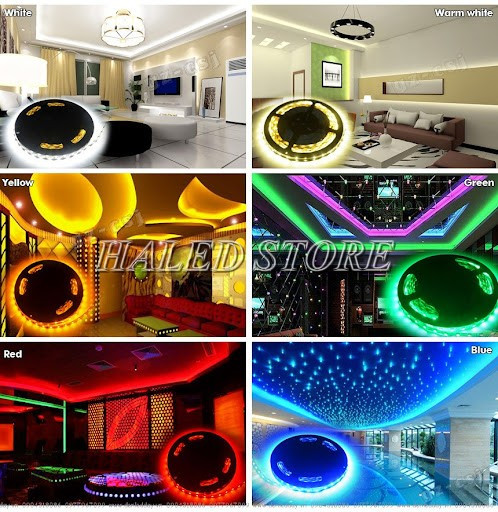

Ứng dụng của chip LED dán 2835

Ứng dụng của chip LED dán 2835

3.6. Chip LED dán RGB

Thông số kỹ thuật

Chỉ tiêu Thông số
Công suất 12w/m
Điện áp 24V
Màu sắc 7 màu (RGB)
Đèn LED dây sử dụng chip LED dán RGB
Đèn LED dây sử dụng chip LED RGB

Giá bán

  • Giá bán 185.000 - 225.000VNĐ/cuộn
  • Giá thành sản phẩm có thể thay đổi tùy theo các thời điểm khác nhau. Liên hệ trực tiếp điểm bán để nhận báo giá chính xác.

Đặc điểm của chip LED dán RGB

  • Chiếu sáng đổi màu linh hoạt với đa dạng màu sắc.
  • là sự phối hợp về cường độ ánh sáng của 3 nguồn ánh sáng cơ bản là: Màu đỏ (Red), màu xanh lá (Green) và màu xanh dương (Blue).
  • Dựa vào sự phối hợp trên có thể tạo ra được Led có khả năng đổi màu bằng cách ghép 3 ánh sáng nêu trên lại với nhau.

Ứng dụng

  • Sử dụng trong một khu vườn, Led RGB có thể được ứng dụng để thêm một bộ màu thay đổi cụ thể theo màu sắc của từng khu vực cảnh quan ngoài trời.
  • Ứng dụng trong trang trí nhạc nước, đài phun nước,…
  • Trang trí kiến trúc làm thay đổi màu sắc của 1 bức tường hoặc tạo đường viền màu sắc cho tòa nhà.
  • Đèn RGB ánh sáng trực tiếp có kiểu ánh sáng chiếu thẳng từ đèn đến vật cần được chiếu sáng. Ví dụ: Đèn rọi cột RGB, đèn âm đất RGB,…

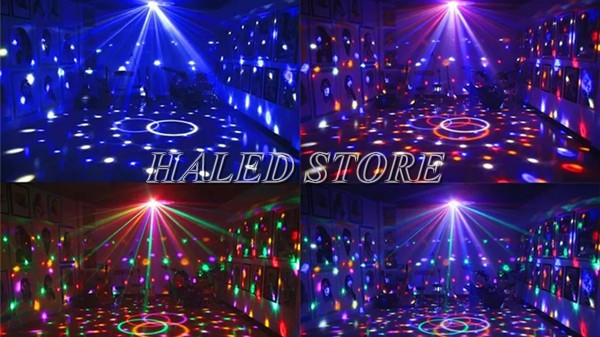

Ứng dụng của chip LED dán RGB

Ứng dụng của chip LED dán RGB

3.7. Chip LED dán 12V

Thông số kỹ thuật

Chỉ tiêu Thông số
Điện áp 12V
Quang thông 8 - 10 lm
Số mắt LED 60 led/m
Tiêu chuẩn IP20

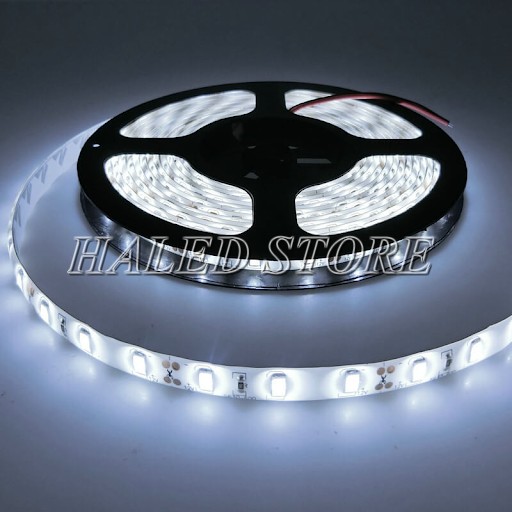

Chip LED dán 12V
Chip LED dán 12V

Giá bán

  • Giá bán: 145.000 - 25.000VNĐ/ cuộn 5m
  • Mức giá trên chỉ mang tính chất tham khảo ở thời điểm hiện tại. Giá có thể thay đổi theo các thời điểm mua hàng khác nhau. Liên hệ trực tiếp nơi bán để nhận báo giá chính xác.

Đặc điểm

  • Quang thông cao cho ánh sáng đẹp mắt, chân thực.
  • Màu ánh sáng: Có đủ màu Trắng, Trắng ấm, Vàng, Vàng ấm, Xanh dương, xanh lá cây, Đỏ, RGB tức là đủ màu và điều khiển được.
  • Ánh sáng chất lượng cao, không chói mắt, không chứa chất độc hại, an toàn cho mắt.

Ứng dụng

  • Ứng dụng nhiều trong sản xuất các dòng đèn LED trang trí như đèn LED dây dán tường, đèn LED đổi màu,...
  • Sản xuất các dòng đèn chiếu sáng dân dụng như đèn tuýp, đèn panel, ốp trần, đèn bulb,...

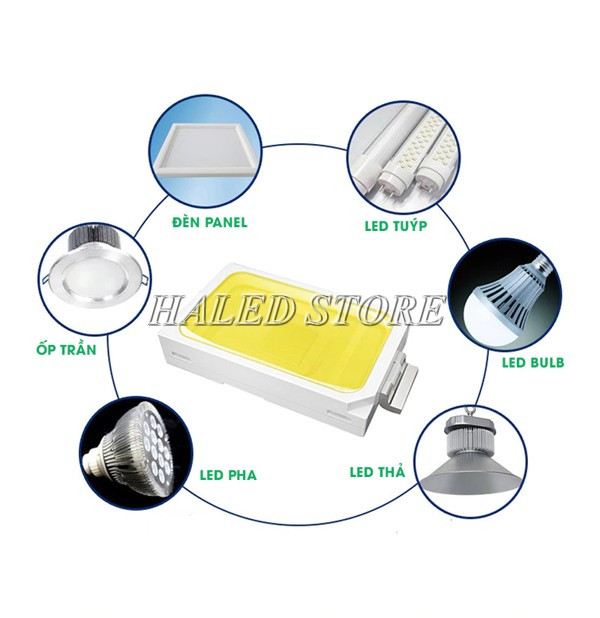

Ứng dụng của chip LED dán 12V

Ứng dụng của chip LED dán 12V

>> Xem thêm: TOP 9 chip LED 12V siêu sáng 3w 10w 20w 50w 100w 200w giá rẻ

4. Hướng dẫn thay chip LED dán SMD cho đèn LED

4.1 Chuẩn bị dụng cụ

  • 1 Thiết bị khò, mâm nhiệt hoặc nến ly
  • 1 Mỏ hàn thông thường 220V - 40W
  • 1 chiếc VOM (đồng hồ kim)

4.2 Các bước thực hiện

  • B1 Kiểm tra LED: Dùng đồng hồ kim để kiểm tra LED và tìm ra những chip LED cần thay thế. Đặt que đo vào 2 chân anot hoặc cathode. Nếu LED phát sáng là hoạt động bình thường và ngược lại.

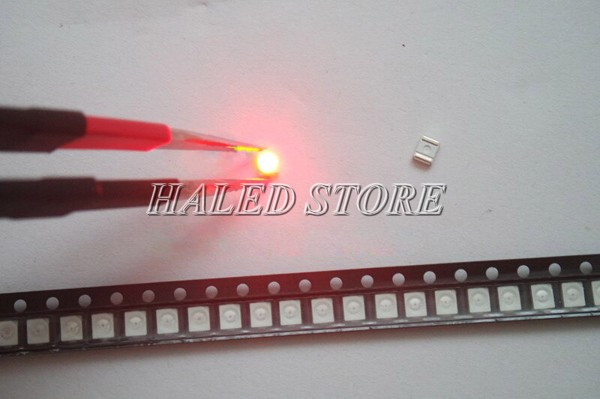

Kiểm tra chip LED còn hoạt động hay không

Kiểm tra chip LED còn hoạt động hay không

  • B2: Tách LED hỏng ra khỏi thanh chi LED
  • B3: Trà mỏ hàn vào vị trí cần thay thế
  • B4: Thay con LED tốt vào đúng vị trí

5. Cách hàn chip LED dán SMD

5.1 Chuẩn bị dụng cụ

  • Máy hàn và mỏ hàn
  • Chuẩn bị đầu tip hàn kích thước phù hợp với mỏ hàn
  • Chip LED dán SMD
  • Miếng pad (điểm gắn linh kiện) trên PCB

5.2 Các bước thực hiện quy trình hàn

  • Bước 1: Làm sạch miếng pad của PCB nơi hàn LED dán. Chạm mỏ hàn vào pad, làm nóng vật liệu hàn hoặc có thể sử dụng dao để cạo nhẹ. Nếu miếng PCB có chất liệu từ đồng, bạn cần thêm một lượng nhỏ vật liệu hàn lên Pad.
  • Bước 2: Sử dụng nhip đặt cực âm của LED vào đúng vị trí trên miếng Pad của PCB. Đặt mỗi đầu của pad ở giữa mỗi LED.
  • Bước 3: Làm sạch đầu tip và thêm một lượng nhỏ vật liệu hàn. Khi giữ LED bằng nhíp, đặt đầu mỏ hàn vào đầu LED trên miếng nhíp. Mối hàn sẽ tan chảy và nối LED với miếng pad lại với nhau. Từ từ gỡ đầu mỏ hàn ra khỏi mối hàn, giữ bằng nhíp trong vài giây rồi bỏ ra. Khi đó LED phải còn nằm trên PCB.
  • Bước 4: Đặt típ hàn ở đầu kia của LED dán, đảm bảo tip chạm vào LED và miếng pad cùng 1 lúc. Cho một đoạn dây vật liệu hàn vào mối hàn tại vị trí nối của LED và miếng pad. Vật liệu hàn sẽ nóng chảy và tạo thành khớp. Đợi khi vật liệu hàn nóng chảy tạo thành khớp, rồi từ từ bỏ mối hàn và mỏ hàn ra.
  • Bước 5: Hàn lại vào phía bên kia của LED để đảm bảo độ chắc chắn. Kiểm tra mối hàn để đảm bảo mối hàn chắc chắn, không có điểm trống. Mối hàn tốt sẽ trông giống một góc 45 độ từ miếng đệm.

 6. Chip LED dán SMD của nước nào?

  • Chip LED SMD là một trong hai loại chip LED thông dụng hiện nay.
  • Các loại chip LED SMD chất lượng cao đến từ nhiều thương hiệu nổi tiếng, uy tín hàng đầu hiện nay như: Cree, Nichia, Osram, Epistar, Bridgelux, Samsung, Philips,...
  • Cree là thương hiệu chip LED lâu đời đến từ Mỹ, được thành lập năm 1989. Các mẫu chip SMD của Cree có dải công suất rộng từ 0.2w - 5w.
  • Nichia là thương hiệu chip LED uy tín đến từ nhật bản. Nichia có nhà máy sản xuất tại Nhật Bản nên toàn bộ quy trình sản xuất được đảm bảo nghiêm ngặt. Chip LED dán SMD của Nichia có màu sắc tự nhiên, tản nhiệt tốt và tuổi thọ cao.
  • Bridgelux là thương hiệu sản xuất chip LED của Mỹ. Thương hiệu có nhà máy sản xuất tại 9 quốc gia khác nhau trên thế giới, đảm bảo nguồn cung phân phối sản phẩm trên toàn cầu.
  • Osram là thương hiệu chip LED chất lượng cao, tập đoàn đa quốc gia có trụ trở tại Đức thành lập năm 1906. Chip LED SMD của Osram được ứng dụng nhiều trong đời sống, công nghiệp, ngoài ra còn nổi tiếng sản xuất đèn pha oto.
  • Epistar là thương hiệu chip LED tiêu chuẩn đến từ Đài Loan. Chip LED SMD của Epistar được ứng dụng nhiều cả trong chiếu sáng trong nhà và ngoài trời.

Trên đây là một số thương hiệu chip LED uy tín đến từ nhiều quốc gia trên thế giới. Các mẫu chip LED này hiện nay đang được phân phối chính hãng tại HALED STORE với mức giá phù hợp.

Các thương hiệu chip LED uy tín hàng đầu hiện nay

Các thương hiệu chip LED uy tín hàng đầu hiện nay

7. Nơi bán chip LED dán chất lượng, uy tín

  • HALED STORE là đơn vị cung cấp chip LED chất lượng, uy tín hàng đầu tại Việt Nam.
  • Các sản phẩm tại HALED STORE đa dạng mẫu mã, công suất, kiểu dáng để khách hàng có thể lựa chọn. Ngoài các dòng chip LED bên trên, chip LED 220V cũng là một trong những dòng đèn bán chạy tại HALED STORE.
  • HALED STORE sẵn sàng phục vụ khách hàng trực tiếp hoặc trên website của doanh nghiệp.

Trên đây là thông tin về các dòng chip LED dán giá rẻ bán chạy hiện nay. Để được tư vấn thông tin nhanh nhất và nhận được các chương trình ưu đãi đến từ HALED STORE, liên hệ ngay hotline: 0332.599.699.
