[2023] Giá 99+ kích thước khung móng cột đèn m24/m16

Khung móng cột đèn là gì? Là một phụ kiện chiếu sáng không thể thiếu khi thi công lắp đặt cho bất kỳ một dự án chiếu sáng cao áp. Mỗi một loại cột đèn với thông số kỹ thuật khác nhau sẽ có khung móng kích thước khác nhau về độ dày sắt, chiều rộng, chiều sâu, số bulong khung móng,... Cùng HALEDSTORE tìm hiểu TOP 9 khung móng cột đèn thông dụng giá rẻ nhất qua bài viết dưới đây.

1. Khung móng cột đèn là gì?

• Khung móng cột đèn là một trong những vật tư quan trọng nhất có vai trò làm nền móng cho hệ thống cột đèn trang trí đảm bảo yếu tố an toàn.
• Khung được làm bằng sắt hàn kín với nhau bằng các đường bắt chéo.
• Phần đầu khung móng được tiện ren để bắt bulong và mạ kẽm nhúng nóng.
• Móng cột đèn chiếu sáng được làm từ vật liệu chính là sắt và thép.
• Bên ngoài được sơn một lớp chống gỉ, cách điện tốt

Móng cột đèn chiếu sáng làm từ sắt và thép

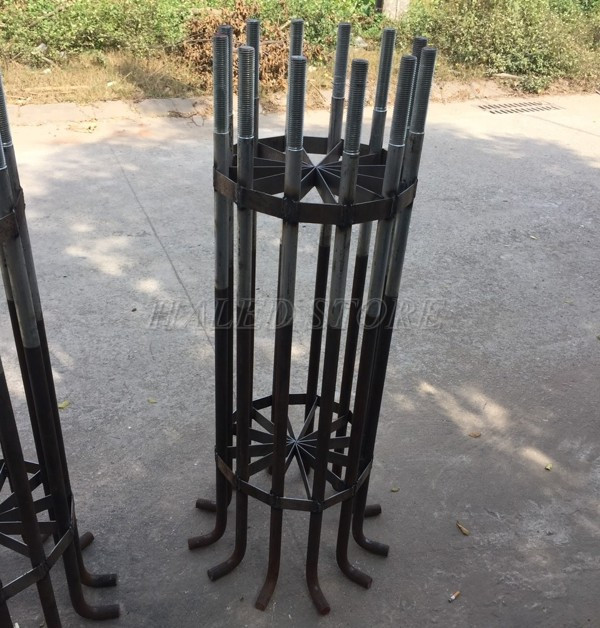

Khung móng cho cột đa giác

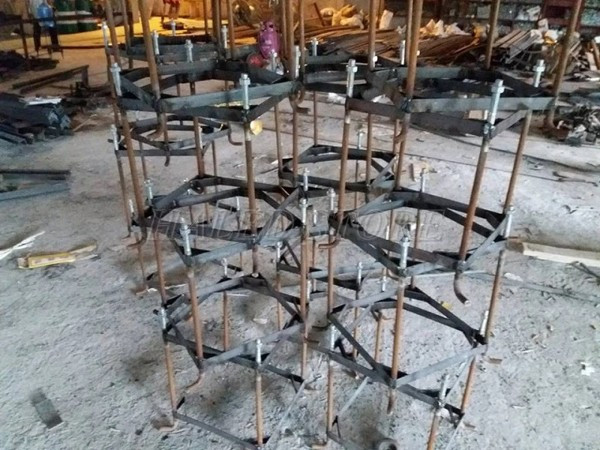

Khung móng cột đèn chiếu sáng trong thực tế

2. Cấu tạo khung móng cột đèn chiếu sáng

• Khung móng cột đèn chiếu sáng bao gồm phần khung móng và cọc tiếp địa.
• Khung móng thường được cấu tạo từ 3 tầng sắt ngang, hàn với nhau. Các cây sắt được bẻ cong để tăng độ liên kết với móng trụ.

3. Bản vẽ móng trụ đèn chiếu sáng

Bản vẽ khung móng cột đèn chiếu sáng chi tiết

3. Tiêu chuẩn móng cột đèn chiếu sáng

• Thông thường khung móng cột đèn sẽ được gia công theo tiêu chuẩn của cột.
• Những cột có mặt bích đế nhỏ sẽ sử dụng loại khung M16, cột đèn cao áp có mặt bích đế to sẽ sử dụng loại khung M24.
• Còn loại khung M30 thường được sử dụng cho loại cột giàn nâng hạ cao từ trên 14m với lỗ bu long 8 hoặc 12.

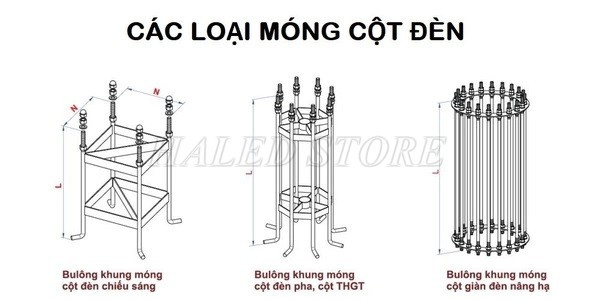

Các loại khung móng cột đèn chiếu sáng

4. Báo giá khung móng cột đèn

Loại khung móng	Giá bán (vnđ/chiếc)
Móng cột đèn cao áp M24x300x300x675	320.000 - 450.000
Khung móng M24x300x300x750	310.000 - 420.000
Khung móng M16x240x240x500	370.000 - 460.000
Khung móng M16x260x260x500	250.000 - 360.000
Khung móng M16x240x240x650	230.000 - 290.000
Khung móng M16x240x240x675	300.000 - 390.000
Khung móng M30x500x500x1350	280.000 - 350.000
Khung móng cột đèn chiếu sáng M36	590.000 - 650.000
Khung móng cột đèn chiếu sáng M10	Liên hệ

5. TOP 9 kích thước khung móng cột đèn phổ thông

5.1 Móng cột đèn cao áp M24x300x300x675

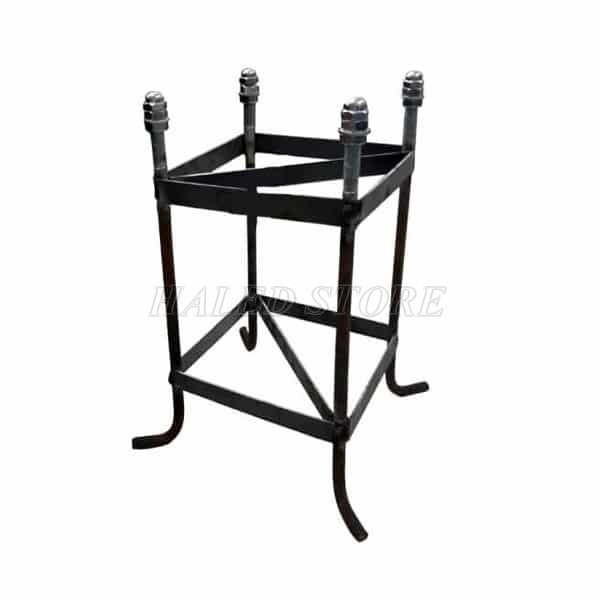

Móng cột đèn cao áp M24x300x300x675

Thông số kỹ thuật

Đặc điểm

• Khung móng cột đèn được làm từ sắt, thép nguyên khối có chất lượng tốt.
• Móng được sản xuất trên dây chuyền công nghệ cao, bền bỉ và chịu được sức gió, hố sâu.

5.2 Khung móng M24x300x300x750

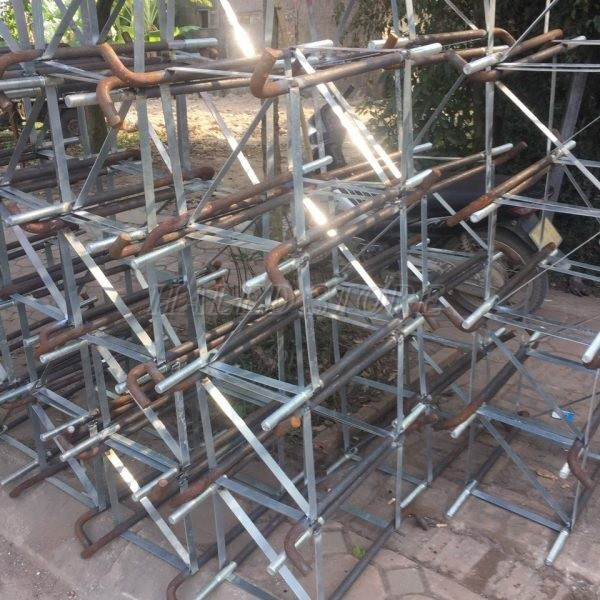

Khung móng M24x300x300x750

Thông số kỹ thuật

Đặc điểm

• Kích thước tiêu chuẩn của sản phẩm là 24mm x 300mm x 300mm x 750mm.
•  Sản phẩm thích hợp sử dụng cho hệ thống cột đèn đường có chiều cao trên 12m.

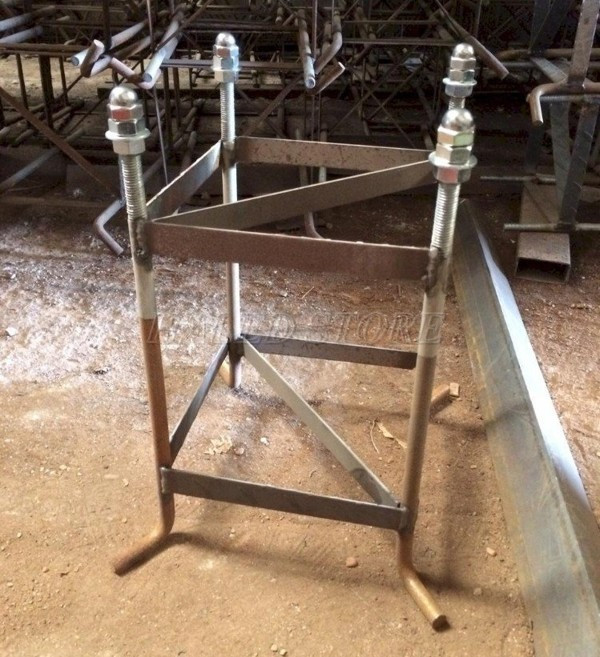

5.3 Khung móng M16x240x240x500

Khung móng M16x240x240x500

Thông số kỹ thuật

Đặc điểm

• Khung móng cột đèn M16x260x260x500 thuộc danh mục dùng cho đế cột đèn sân vườn.
• Sử dụng chất liệu thép sắt có độ bền cao. Nhờ đó, sản phẩm có độ bền bỉ và an toàn cao khi sử dụng ở ngoài môi trường.

5.4 Khung móng cột đèn M16x260x260x500

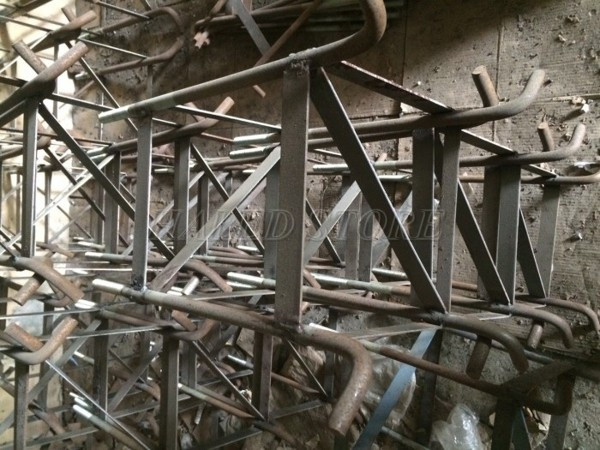

Khung móng cột đèn M16x260x260x500

Thông số kỹ thuật

Đặc điểm

• Khung móng M16x260x260x500 được ứng dụng để lắp đặt cho hệ thống cột đèn trang trí công viên với chiều cao dao động từ 3,5m đến 4.5m.
• Phía bên ngoài khung móng đầu ren được mạ kẽm. Bao gồm 4 thanh bulong và bộ ecu thường, ê cu mũ chụp trang trí.

5.5 Khung móng M16x240x240x650

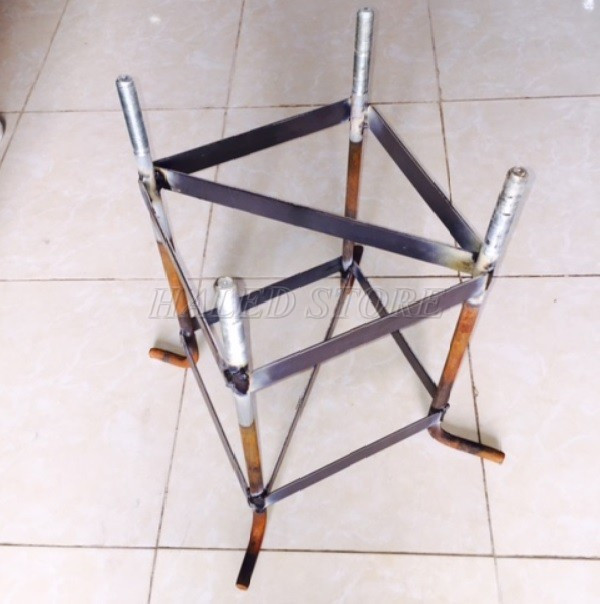

Khung móng M16x240x240x650

Thông số kỹ thuật

Đặc điểm

• Khung móng M16 có kích thước 240mm x 240mm x 650mm với lỗ bu lông 4.
• Thường được lắp các cột đèn trong côn, bát giác rời cần hoắc cần kép có chiều cao 6 – 8m.

5.6 Khung móng M16x240x240x675

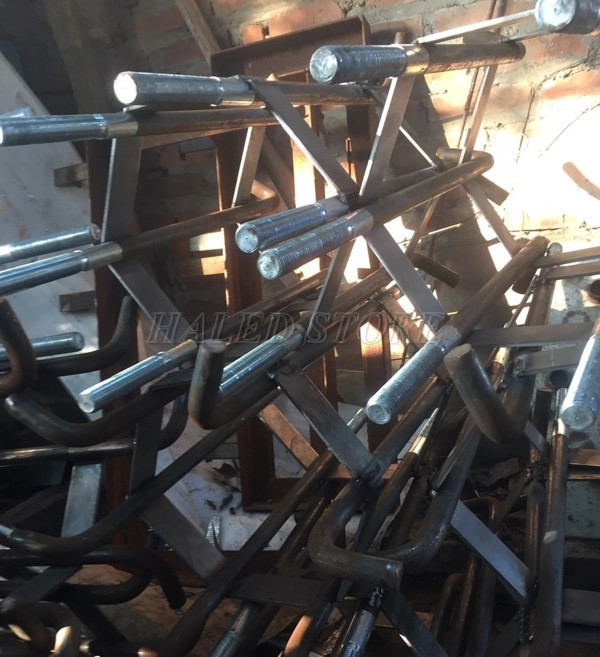

Khung móng M16x240x240x675

Thông số kỹ thuật

Đặc điểm

• Khung móng được làm từ vật liệu từ thép, sắt không tạp chất độ bền cao, được hàn kín với nhau bằng các đường bắt chéo.
• Phần đầu khung móng được tiện ren để bắt bulong và mạ kẽm nhúng nóng. Giúp móng đối mặt được với thiên tai, gió bão ngoài trời.

5.7 Khung móng M30x500x500x1350

Khung móng M30x500x500x1350

Thông số kỹ thuật

Đặc điểm

• Móng cột đèn chiếu sáng sử dụng bu lông M30 dễ dàng lắp đặt được làm từ thép cao cấp cho độ bền cao.
• Khuyến nghị nên lắp cùng cột đèn chiếu sáng cao từ 10m – 13m.

5.8 Khung móng cột đèn chiếu sáng M36

Khung móng cột đèn chiếu sáng M36

Thông số kỹ thuật

Đặc điểm

• Khung móng M36 có kích thước lớn phù hợp khi kết hợp với những cột đèn chiếu sáng cao áp từ 11m – 15m.
• Thường được ứng dụng lắp cho cột đèn đường phố, đại lộ, đường cao tốc…

5.9 Khung móng cột đèn chiếu sáng M10

Thông số kỹ thuật

Đặc điểm

• Khung móng M10 là loại khung móng dành cho đèn trụ nấm sân vườn.
• Kích thước nhỏ, chỉ phù hợp với trụ LED sân vườn.

6. Tư vấn chọn khung móng cột đèn

6.1 Khung móng kích thước M16x240x240x650

• Lăp với hệ thống cột trong côn, cột bát giác rời cần cột cần kép có chiều cao từ 6 – 8M.

6.2 Khung móng kích thước M24x300x300x750

• Lăp với hệ thống cột trong côn, cột bát giác rời cần cột cần kép có chiều cao từ 9 – 12M.

6.3 Khung móng kích thước M36

• Ứng dụng lắp đặt ở đường cao tốc, đại lộ…

6.4 Khung móng sử dụng bu lông M30x500x500x1350

• Khung móng sử dụng bu lông M30x500x500x1350 thích hợp sử dụng cho hệ thống cột đèn chiếu sáng cao từ 10M đến 13M.

7. Quy trình lắp đặt móng cột đèn chiếu sáng

• Bước 1: Xác định được thông số kích thước cột và khung móng.
• Bước 2: Đi dây cáp và đào hố móng: Cáp được đi ngầm trong ống nhựa xoắn chôn trực tiếp xuống đất cách mặt đất 0,7m.
• Bước 3: Đặt cọc tiếp địa và khung móng: bố trí thi công song song với khung móng.
• Bước 4: Đổ bê tông móng cột: để bê tông đông cứng đủ 72 tiếng trở lên thì lắp đặt các thiết bị khác lên trên.

8. Địa chỉ bán móng cột đèn chiếu sáng uy tín

• HALED STORE là nơi chuyên phân phối chính thức khung móng cột đèn phổ biến nhất trên thị trường.
• Công ty đèn LED HALED STORE là đơn vị phân phối uy tín hàng đầu thị trường với hàng nghìn sản phẩm khác nhau.
• Công ty có chính sách chiết khấu ưu đãi cho đơn hàng dự án, đại lý.

Trên đây là TOP 9 khung móng cột đèn và quy trình lắp đặt khung móng khi thi công dự án chiếu sáng. Để biết thêm thông tin chi tiết về khung móng cột đèn chiếu sáng và các loại đèn pha LED cao cấp, xin vui lòng liên hệ với chúng tôi qua Hotline 033 259 9699.
