Cột đèn nâng hạ 14m 17m 20m 25m 30m - Giá CK 45%

Nội dung

    Cột đèn nâng hạ là loại cột đèn chiếu sáng đang được ưa chuộng nhất hiện nay. Đèn có thiết kế cột đèn và giàn đèn tách rời giúp đèn dễ dàng được vận chuyển và lắp đặt. Cột đèn này thường được ứng dụng ở các nơi chiếu sáng công cộng như đường phố, bến cảng, sân bay, quảng trường… Cùng tìm hiểu thêm về cột đèn chiếu sáng nâng hạ qua bài viết sau.

    1. Hình ảnh cột đèn nâng hạ phổ biến

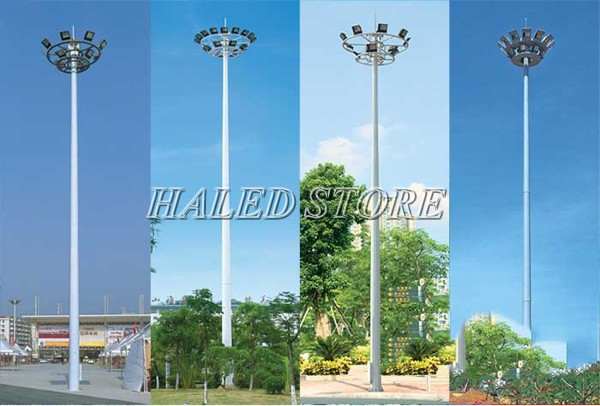

    Các loại cột đèn nâng hạ phổ biến

    Các loại cột đèn nâng hạ phổ biến

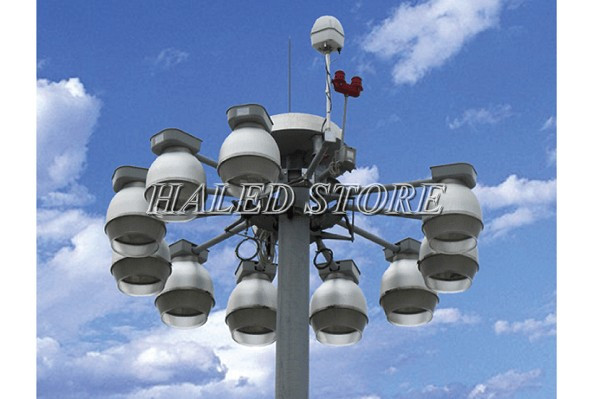

    Giàn đèn được sử dụng trên cột đèn nâng hạ

    Giàn đèn được sử dụng trên cột đèn nâng hạ

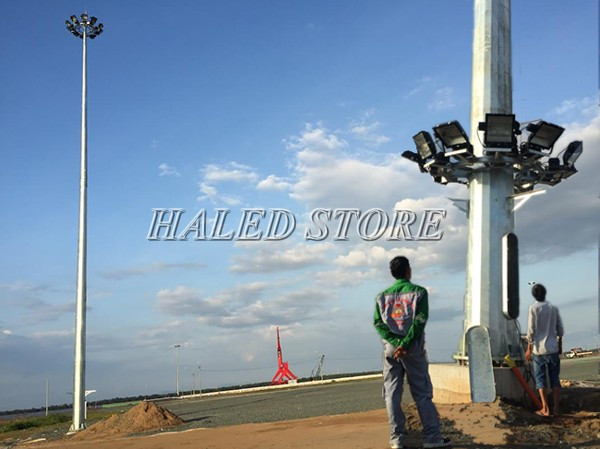

    Lắp đặt cột đèn nâng hạ trên quốc lộ

    Lắp đặt cột đèn nâng hạ trên quốc lộ

    2. Cột đèn nâng hạ là gì?

    • Khái niệm cột đèn chiếu sáng nâng hạ là một loại cột đèn đường được lắp thêm hệ thống giàn đèn nâng hạ. Cột có thể linh hoạt thay đổi dàn đèn pha phù hợp với nhu cầu sử dụng.
    • Yêu cầu kỹ thuật: Cột đèn được thiết kế và chế tạo phù hợp với tiêu chuẩn BS 5649, TR7.

    3. Cấu trúc cột đèn nâng hạ

    3.1 Cấu tạo trụ đèn nâng hạ

    • Đế trụ đèn được thiết kế có dạng tròn.
    • Đối với trụ đèn có độ cao nhỏ hơn 50m đường kính đế trụ thông thường được sử dụng D900.
    • Đế trụ được khoan 18 đến 20 lỗ D31 tùy thuộc vào việc bố trí số thanh khung móng cho giàn nâng hạ.

    3.2 Cấu trúc thân cột đèn nâng hạ cột thép

    • Thân cột là ống thép côn liên tục, không có mối hàn ngang thân.
    • Mặt cắt ngang của ống thép bao gồm nhiều loại hình tròn, lục giác, bát giác, đa giác…
    • Mối hàn dọc theo thân cột được thực hiện trên máy bóp hàn tự động trong môi trường khí trơ, đảm bảo tiêu chuẩn AWS D1.1 hoặc tương đương.
    • Cửa cột được thiết kế theo kiểu tháo rời hoặc lắp liền có khóa an toàn chống mất cắp.

    3.3 Giàn cố định trên đỉnh cột thép

    • Dàn cố định có cấu trúc kiểu chạc ba.
    • Thiết kế tiêu chuẩn bao gồm 06 bộ puly dẫn cáp điện và cáp thép để lắp đặt hệ thống chiếu sáng. Thiết kế cho phép mở rộng thêm 03 puly dẫn cáp.
    • Hệ thống lẫy khoá cơ khí thông minh và bền vững tự động khoá cứng dàn đèn ở trên cao bảo đảm cực kỳ an toàn và cáp thép không ở trạng thái thường xuyên treo căng.

    3.4 Giàn di động lắp đèn

    • Giàn di động lắp đèn được thiết kế thành modul kiểu chữ "C" lắp ráp thuận tiện. Giàn cho phép bố trí vị trí lắp đèn theo nhiều kiểu như chiếu sáng đều, chiếu về một hướng.
    • Lẫy khoá cơ khí an toàn được thiết kế tự động đóng mở khi lặp lại hành trình, có chi tiết cờ hiệu dễ dàng phân biệt trạng thái đóng mở của lẫy khóa.

    3.5 Hệ thống nâng hạ giàn đèn

    • Hệ thống nâng hạ giàn đèn có thiết kế cửa cột chắc dày, bản lề được giấu vào bên trong; cơ cấu khóa cánh 3 điểm nhằm đảm bảo chắc chắn và an toàn.
    • Có bộ tời nâng hạ có kết cấu bánh vít trục vít, tự hãm hoàn toàn để thuận tiện trong quá trình lắp đặt, bảo dưỡng.
    • Trọng tải nâng tối đa 1150kg, vận tốc nâng hạ max 6m/phút, động cơ điện 3 pha hoặc 1 pha.

    4. Top 6 mẫu cột đèn nâng hạ phổ biến nhất

    4.1 Cột đèn nâng hạ 14m

    Thông số kỹ thuật

    Chiều cao cột đèn

    14m

    Độ dày thân cột

    4 – 5 mm

    Kích thước đế cột

    450x450mm

    Đường kính cột

    120 – 150 mm

    Lực nén móng cột

    3,31 – 3,91 KN

    Lực cắt móng cột

    5,35 – 6,17 KN

    Tiêu chuẩn

    BS 5649 và EN 40.

    Tiêu chuẩn chất liệu cột

    ASTM A123/ A123 M.

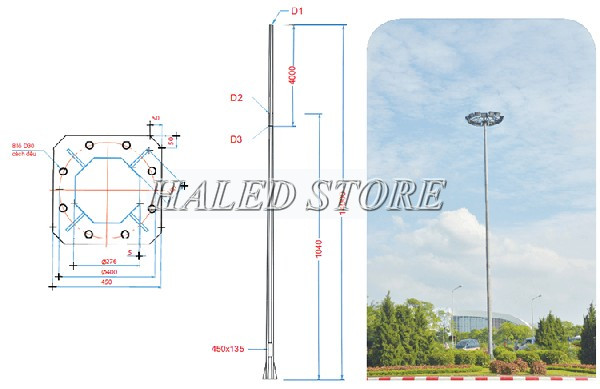

    Bản vẽ và hình ảnh thực tế cột đèn nâng hạ 14m

    Bản vẽ và hình ảnh thực tế cột đèn nâng hạ 14m

    Đặc điểm

    • Cột đèn nâng hạ 14M được thiết kế đa dạng với các kiểu trụ cột tròn côn, bát giác hoặc đa giác trong có cột đèn bát giác là phổ biến nhất ( Xem thêm về: Cột đèn bát giác)
    • Thân cột làm từ vật liệu thép cao cấp đạt chuẩn chất liệu cột ASTM A123/ A123 M.

    Báo giá cột đèn nâng hạ 14m

    • Sản phẩm có giá bán giao động từ: 4.200.000 – 5.800.000 (vnđ)

    4.2 Cột đèn chiếu sáng nâng hạ 17m

    Thông số kỹ thuật

    Chiều cao cột

    17 m

    Kích thước bên ngoài tại đầu cột (D1)

    143 mm

    Kích thước đế cột

    313 mm

    Lực ngang đầu cột

    100 – 270 daN

    Lực nén

    5,57 KN

    Lực cắt

    6,71 KN

    Momen uốn

    69,34 KN-m

    Mặt bích đế cột

    Φ 500

    Bu lông móng cột

    8/M30×1350 mm, 12/M30×1350mm

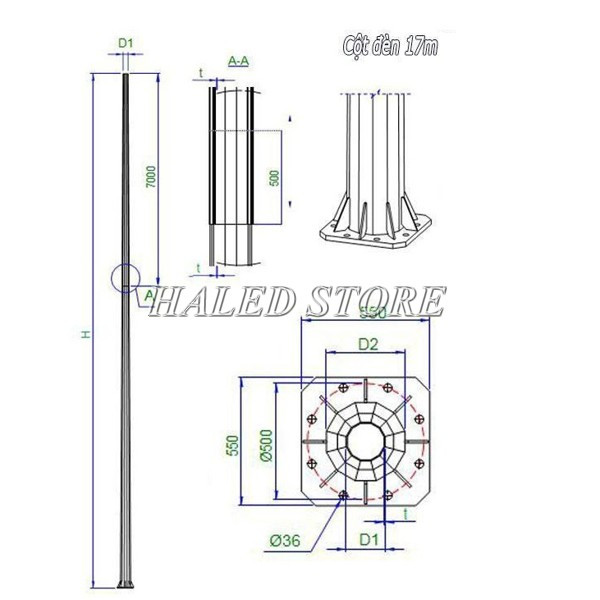

    Bản vẽ cột đèn nâng hạ 17m

    Bản vẽ cột đèn nâng hạ 17m

    Đặc điểm

    • Cột đèn thiết kế đạt tiêu chuẩn JIS 3101 và JIS3106 an toàn cho người lắp đặt và sử dụng.
    • Đèn được ứng dụng giúp các phương tiện di chuyển tốt hơn vào ban đêm, đảm bảo an toàn đường phố.

    Báo giá cột đèn nâng hạ 17m

    • Cột đèn có giá bán từ: 25.000.000 – 30.000.000 (vnđ).

    4.3 Cột đèn chiếu sáng nâng hạ 20m

    Thông số kỹ thuật

    Độ cao cột tính từ mặt bích (mm)

    20000 mm

    Khối lượng nâng (kg)

    350 kg

    Chiều dày thân cột (mm)

    5 mm

    Sử dụng khung móng

    M25x1750

    Kích thước đế cột (mm)

    850

    Kích thước ngoài tại đầu cột (mm)

    260 mm

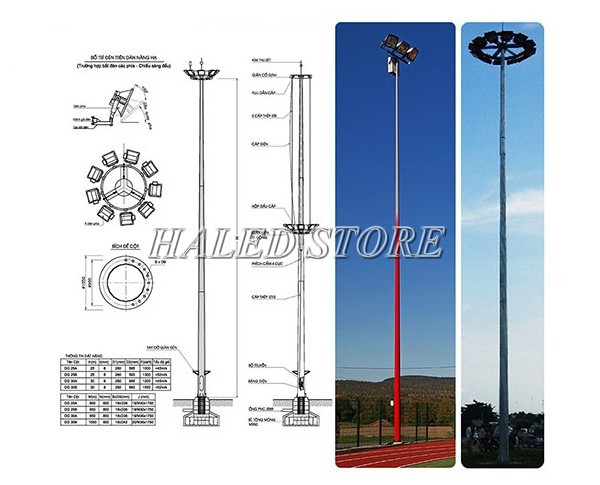

    Bản vẽ và hình ảnh cột đèn nâng hạ 20m

    Bản vẽ và hình ảnh cột đèn nâng hạ 20m

    Đặc điểm

    • Cột đèn được sản xuất trên dây chuyền công nghệ cao có khả năng chống gió và chịu được các tác động bên ngoài.
    • Cột đèn nâng hạ 20m thường được sử dụng để chiếu sáng quảng trường, chiếu sáng sân vận động, chiếu sáng vòng xuyến thành phố…

    Báo giá cột đèn nâng hạ 20m

    • Giá thành tùy vào thời điểm mua hàng.

    4.4 Cột đèn nâng hạ 25m

    Thông số kỹ thuật

    Độ cao cột tính từ mặt bích : H (mm)

    25000

    Khối lượng nâng ( kg)

    400

    Chiều dày thân cột : T(mm)

    6

    Kích thước ngoài tại đầu cột: D1 (mm)

    260

    Kích thước ngoài tại mặt bích chân cột: D2 (mm)

    585

    Điệp áp ( V/ Hz)

    380/220 -50

    Vật liệu chế tạo theo tiêu chuẩn

    SS 400, JI 3101

    Mạ kẽm nhúng nóng theo tiêu chuẩn

    BS 729, ASTM A 123

    Sử dụng khung móng

    M30x1750

    Kích thước đế cột : M (mm)

    950

    Cột đèn được thiết kế hiện đại tỉ mỉ

    Cột đèn được thiết kế hiện đại tỉ mỉ

    Đặc điểm

    • Cột đèn nâng hạ 25m được thiết kế hiện đại phù hợp với các không gian chiếu sáng như sân trường, khuôn viên…
    • Cột có khả năng chịu lực lên đến 400kg chắc chắn và bền bỉ theo thời gian.

    Báo giá cột đèn nâng hạ 25m

    • Giá sản phẩm đang được cập nhật.

    4.5 Cột đèn nâng hạ 30m

    Thông số kỹ thuật

    Độ cao cột tính từ mặt bích : H (mm)

    30000

    Khối lượng nâng ( kg)

    400

    Chiều dày thân cột : T(mm)

    8

    Kích thước ngoài tại đầu cột: D1 (mm)

    260

    Kích thước ngoài tại mặt bích chân cột: D2 (mm)

    683

    Điệp áp ( V/ Hz)

    380/220 -50

    Vật liệu chế tạo theo tiêu chuẩn

    SS400, JI 3101

    Mạ kẽm nhúng nóng theo tiêu chuẩn

    BS 729, ASTM A 123

    Sử dụng khung móng

    M36x1750

    Kích thước đế cột : M (mm)

    1050

    Khoảng cách tâm bulong móng cột: N(mm)

    900

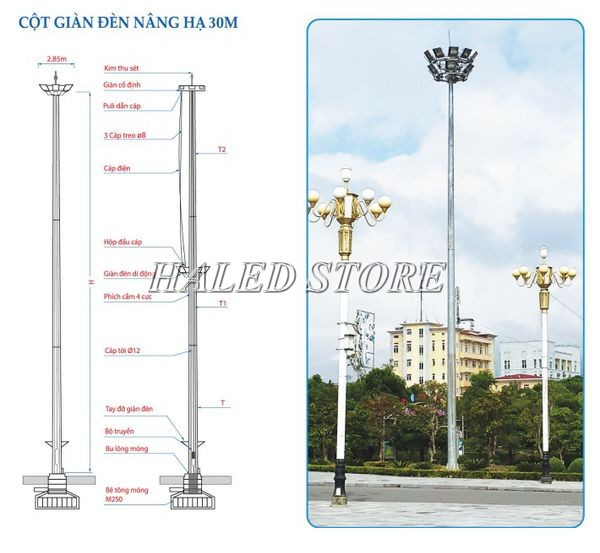

    Thiết kế trụ nâng hạ 30m chiếu sáng trong khuôn viên

    Thiết kế trụ nâng hạ 30m chiếu sáng trong khuôn viên

    Đặc điểm

    • Thân cột được chế tạo từ vật liệu thép cao cấp, thiết kế trụ nâng hạ linh hoạt.
    • Đèn có kim thu sét trên đỉnh trụ giúp cột đèn chống chịu được với thời tiết, tránh va đập, chiếu sáng an toàn tuyệt đối.

    Báo giá cột đèn nâng hạ 30m

    • Giá sản phẩm đang được cập nhật.

    4.6 Cột đèn nâng hạ 35m

    Thông số kỹ thuật

    Độ cao cột tính từ mặt bích : H (mm)

    35000

    Khối lượng nâng ( kg)

    400

    Chiều dày thân cột : T(mm)

    10

    Kích thước ngoài tại đầu cột: D1 (mm)

    260

    Kích thước ngoài tại mặt bích chân cột: D2 (mm)

    683

    Điệp áp ( V/ Hz)

    380/220 -50

    Vật liệu chế tạo theo tiêu chuẩn

    SS400, JI 3101

    Mạ kẽm nhúng nóng theo tiêu chuẩn

    BS 729, ASTM A 123

    Sử dụng khung móng

    M36x1750

    Kích thước đế cột : M (mm)

    1050

    Khoảng cách tâm bulong móng cột: N(mm)

    900

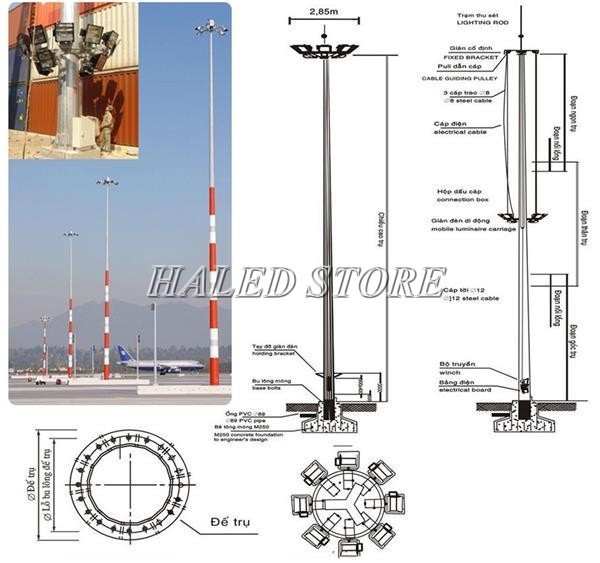

    Bản vẽ chi tiết cột đèn nâng hạ 35m và hình ảnh thực tế

    Bản vẽ chi tiết cột đèn nâng hạ 35m và hình ảnh thực tế

    Đặc điểm

    • Chiều cao cột cao 35m phù hợp chiếu sáng tại những không gian lớn, cần cường độ chiếu sáng mạnh như sân bay, bến cảng…
    • Thân cột được mạ kẽm nhúng nóng, sơn tĩnh điện tuyệt đối an toàn cho người sử dụng.

    Báo giá cột đèn nâng hạ 35m

    • Liên hệ để được báo giá tốt nhất.

    >> Xem thêm: 101+ cột đèn trang trí đường phố độc đáo nhất

    5. Bản vẽ cad cột đèn nâng hạ

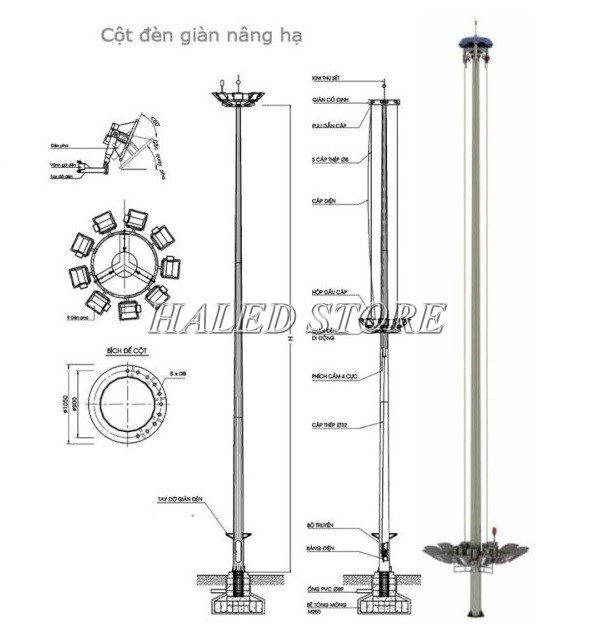

    Bản vẽ cột đèn nâng hạ chi tiết

    Bản vẽ cột đèn nâng hạ chi tiết

    6. Ưu điểm cột đèn nâng hạ

    • Tính thẩm mỹ cao: Cột đèn hiện nay được thiết kế đa dạng nhiều kiểu dáng khác nhau, cung cấp ánh sáng tuyệt vời không gian chiếu sáng.
    • Dễ dàng vận chuyển và lắp đặt: Cột đèn nâng hạ có cấu tạo dàn đèn tách rời thân cột giúp dễ dàng vận chuyển và lắp đặt hơn.
    • Đảm bảo an toàn: đối với đèn nâng hạ khi hỏng hóc chỉ cần hạ đèn xuống dưới không gặp tình trạng nguy hiểm khi sửa chữa trên cao.
    • Tiết kiệm chi phí: việc hạ đèn xuống để sửa chữa giúp tiết kiệm chi phí đáng kể so với việc sửa chữa đèn trên cao.
    • Độ bền cao: Cột được làm từ vật liệu thép không gỉ chất lượng cao, bên ngoài mạ kẽm nhúng nóng cho cột có độ bền bỉ theo thời gian.
    • Giá cả phải chăng: HALED STORE đang có nhiều chính sách và ưu đãi tri ân khách hàng. Liên hệ ngay để nhận giá ưu đãi mới nhất.

    7. Ứng dụng cột đèn nâng hạ

    • Cột đèn nâng hạ được lắp đặt ở các khu vực chiếu sáng công cộng như chiếu sáng bãi đổ xe, đường phố, sân bay, bến cảng, quảng trường…

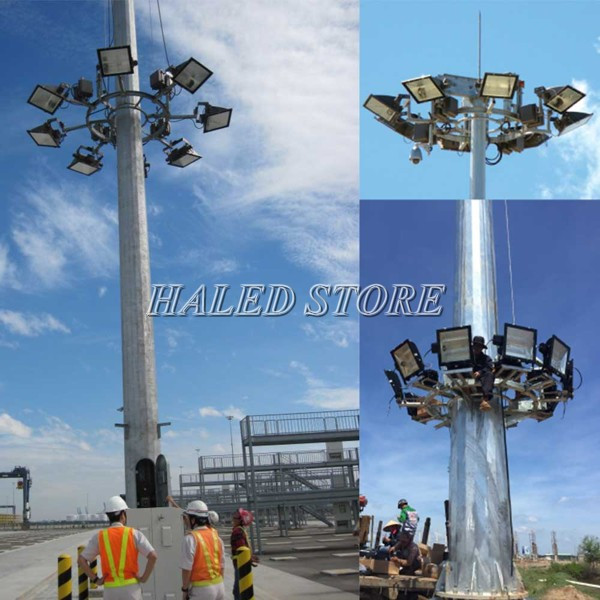

    Sửa chữa cột đèn nâng hạ ở công trình

    Sửa chữa cột đèn nâng hạ ở công trình

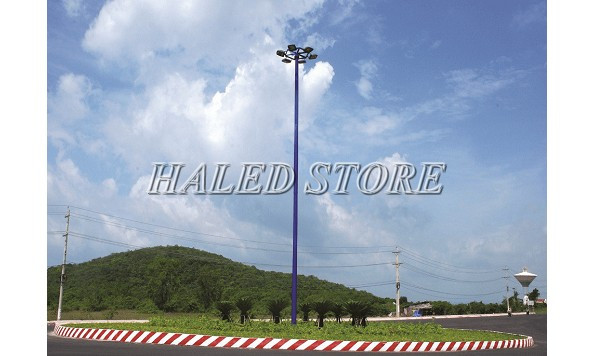

    Cột đèn lắp đặt ở vòng xuyến đường phố

    Cột đèn lắp đặt ở vòng xuyến đường phố

    Cột đèn chiếu sáng quảng trường rộng lớn

    Cột đèn chiếu sáng quảng trường rộng lớn

    Các khu phố thường được lắp đặt đèn nâng hạ

    Các khu phố thường được lắp đặt đèn nâng hạ

    >> Xem thêm: Trụ đèn sân bóng đá

    8. Hướng dẫn lắp đặt cột đèn nâng hạ

    Bước 1: Lồng các đoạn vào nhau rồi Vam chặt, lắp giàn đèn vào cột.

    Bước 2: Bắt cáp vào cột rồi cầu từ từ dịch chuyển đến khung móng đã đúc sẵn.

    Bước 3: Dựng thẳng cột bắt Ecu móng, lắp điện và hạ giàn đèn để bắt đèn.

    Bước 4: Hoàn thiện lắp đặt.

    9. Địa chỉ mua cột đèn chiếu sáng nâng hạ

    • HALED STORE là một trong những đơn vị hàng đầu chuyên sản xuất cột đèn cao áp nâng hạ và phân phối cột đèn.
    • Các loại cột đa dạng kiểu dáng với đầy đủ các kích thước 14m, 17m, 20m, 25m, 30m, 35m.
    • Mức giá tốt nhất trên thị trường, giá ưu đãi lên đến 45%
    • Sản xuất và kiểm tra chất lượng nghiêm ngặt tại nhà máy trước khi đến tay người dùng. Đảm bảo chất lượng tốt nhất
    • Liên hệ ngay Hotline: 0332599699 để được tư vấn miễn phí và nhận giá ưu đãi.

    Cột đèn nâng hạ được ứng dụng rất nhiều ở các nơi chiếu sáng công cộng nhờ sự tiện lợi và an toàn. Thân cột được làm từ vật liệu thép không gỉ, bên ngoài mạ kẽm nhúng nóng giúp đèn chịu được va đập và chống chịu với thời tiết tốt. Liên hệ ngay HALED STORE để được nhận giá ưu đãi và tư vấn miễn phí.
