Chip LED SMD là một trong 2 loại chip được sử dụng phổ biến nhất trong sản xuất đèn LED. Vậy LED SMD là gì? Loại LED này và LED COB khác nhau ở điểm gì? Cùng tìm hiểu chi tiết qua bài viết dưới đây.

1. Chip LED SMD là gì?

1.1 SMD là gì?

• SMD là viết tắt của cụm từ tiếng Anh "Surface Mount Device". Nghĩa là linh kiện được đặt trực tiếp trên bề mặt thiết bị.

1.2 Khái niệm LED SMD là gì?

• LED SMD là gì? LED SMD có tên tiếng Anh là "light-emitting diode surface-mount device" . Đây là loại chip được sản xuất theo kỹ thuật SMT (Surface-mount Technology) trong ứng dụng các loại màn hình LED, kỹ thuật gắn trực tiếp các linh kiện trên bảng mạch.

• Đây là phương pháp sản xuất mạch được phát triển để tạo thiết bị chiếu sáng quy mô nhỏ.

1.3 Chip LED SMD là gì?

• Chip LED SMD là loại chip có khả năng đổi màu và tạo nên hiệu ứng đẹp mắt cho đèn LED.
• Chip SMD có hiệu suất phát quang cao, khả năng tản nhiệt tốt với công nghệ FLIP-CHIP.
• 4 dòng chip SMD phổ thông là LED SMD 5050, 2835, 3014, 5730.

Xem thêm: 5 Nguyên lý đèn LED của các loại đèn thông dụng

1.4 Linh kiện dán SMD là gì?

• Linh kiện dán SMD là phần linh kiện thiết bị gắn lên bề mặt.

1.5 LED SMD là gì? Cấu tạo LED SMD

LED SMD bao gồm 4 bộ phận chính:

• Chip LED SMD – đóng vai trò phát sáng chính cho đèn.
• Bảng mạch – kết nối với đường dẫn, module LED và giữ cho chip LED không bị rơi.
• Keo tản nhiệt – tác dụng gắn kết và tỏa nhiệt cho chip.
• Nhôm tản nhiệt – tản nhiệt và bảo vệ các phần bên trong chip LED SMD.

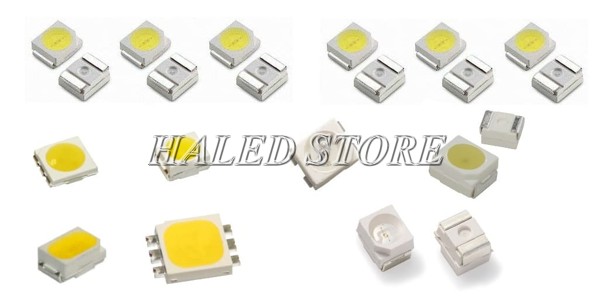

1.6 Các module LED SMD phổ biến

LED SMD nhỏ

• Chip LED SMD nhỏ bao gồm SMD 1104, SMD 1206, SMD 2835, 3014, 3020, 3030, 3258, 3535.
• Kích thước của loại chip này khoảng 1,2x0,4 (mm) đến 3,5x3,5 (mm).
• Loại chip LED SMD nhỏ thường sử dụng cho các đèn có công suất nhỏ.

LED SMD trung bình

• Bao gồm SMD 4014; 5050; 5630; 5730; 5733; 5736.
• Kích thước từ 4x1.4 (mm) đến 5,7x3,6 (mm).
• Chip LED SMD trung bình sử dụng cho loại đèn có công suất trung bình như đèn đường LED, đèn pha LED,…

LED SMD lớn

• Bao gồm Chip LED SMD 7014, 7020, 8520.
• Kích thước từ 7x1,4 mm đến 8,5x2 mm.
• Chuyên sử dụng đèn cho công suất cực lớn như đèn LED nhà xưởng.

1.7 Phân biệt SMD với SMT

• SMT là viết tắt của cụm từ Tiếng Anh "Mount Technology", công nghệ lắp và hàn các bộ phận trên bề mặt bảng in hoặc PCB.
• Như vậy, SMD là các thành phần trên bảng mạch chip bao gồm: CHIP, SOP, SOJ, PLCC, LCCC, QFP, BGA, CSP, FC, MCM,...Còn SMT là một công nghệ quy trình lắp ráp các thành phần của mạch in.

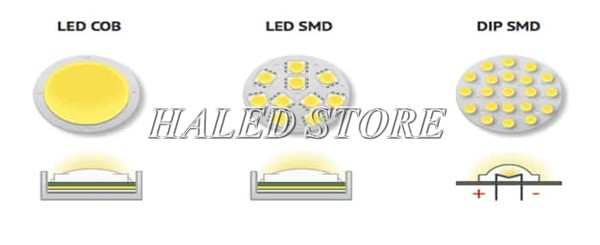

2. LED SMD là gì? So sánh LED SMD với LED COB và LED DIP

• LED DIP là loại LED sử dụng công nghệ lạc hậu và là thế hệ đầu tiên của các loại chip LED.
• Đây là loại chip LED có giá thành rẻ.

• Dưới đây là bảng so sánh về 2 loại chip LED SMD và LED COB:

Xem thêm: Loại bóng đèn nào tiết kiệm điện nhất

3. TOP 12 LED SMD bán chạy nhất hiện nay - báo giá rẻ

Để hiểu rõ hơn về LED SMD là gì, hãy tham khảo ngay 7 dòng chip LED SMD đang được sử dụng phổ biến nhất hiện.

3.1 LED SMD 0805

Đặc điểm kỹ thuật

• LED SMD 0805 thuộc loại LED SMD có module nhỏ.
• Kích thước LED SMD là 0.8x0.5 mm.
• Lắp đặt cho đèn LED có công suất nhỏ như đèn LED báo hiệu, đèn LED nhấp nháy.

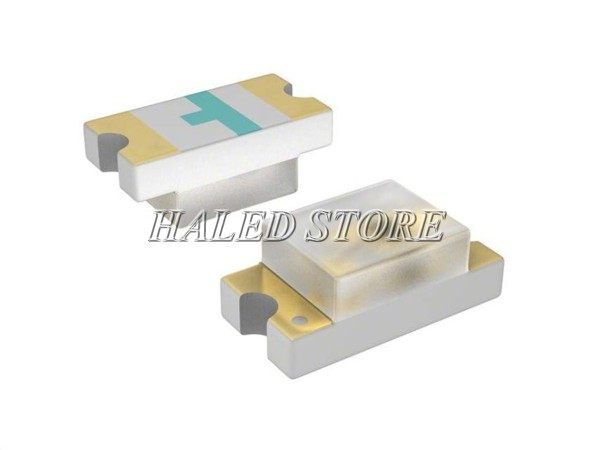

LED SMD 0805

Giá bán LED SMD

• Liên hệ với đơn vị bán để nhận được báo giá chi tiết và chính xác nhất.

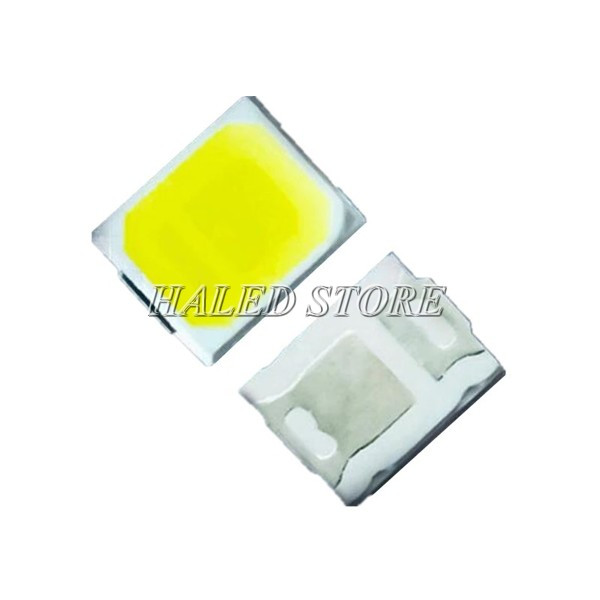

3.2 Chip LED SMD 2835

Đặc điểm kỹ thuật

• Đây là LED thuộc LED SMD có module nhỏ, ưa chuộng sử dụng trong trang trí.
• Kích thước LED có chiều dài và chiều rộng lần lượt là 2.8 mm x 3.5 mm.
• Sử dụng trong lắp đặt đèn LED dây siêu sáng, đèn LED nhấp nháy.

Chip LED SMD 2835

Giá bán LED SMD

• Mức giá LED SMD tùy thuộc vào thời điểm mua và chính sách giá của nhà cung cấp.
• Liên hệ với đơn vị cung cấp để nhận được báo giá chính xác và chi tiết nhất.

3.3 Chip LED SMD 0603

Đặc điểm kỹ thuật

• Đây là loại LED cho 4 màu ánh sáng chính là trắng, đỏ, xanh lá và vàng.
• Kích thước của LED là 10mmx10mm.
• Điện áp sử dụng cho chip LED 0603 từ 1.9V – 3.6V.
• Sử dụng trong chiếu sáng công nghiệp và dân dụng.

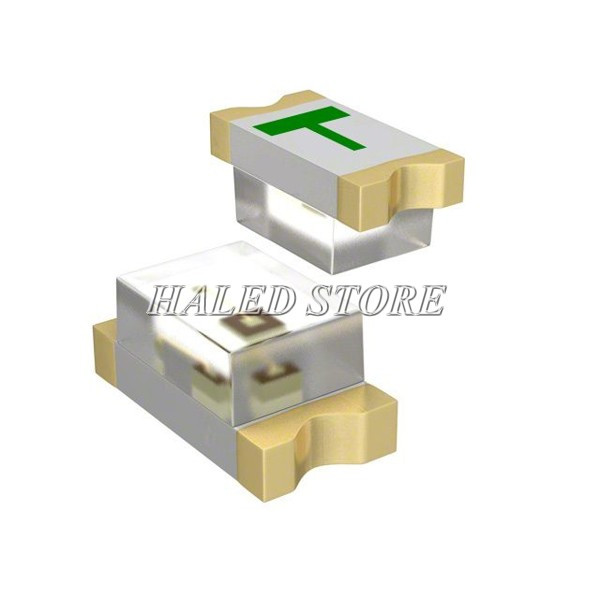

Chip LED SMD 0603

Giá bán LED SMD

• Giá bán phụ thuộc vào chính sách giá và thời điểm mua hàng.

3.4 LED SMD 3030

Đặc điểm kỹ thuật

• Chip LED có chiều dài và chiều rộng lần lượt là 3x3 (mm).
• Chip LED sử dụng lắp đặt cho đèn LED chiếu cây hay đèn LED chiếu sáng biển quảng cáo.

LED SMD 3030

Giá bán LED SMD

• Liên hệ với đơn vị bán để nhận được báo giá chính xác nhất.

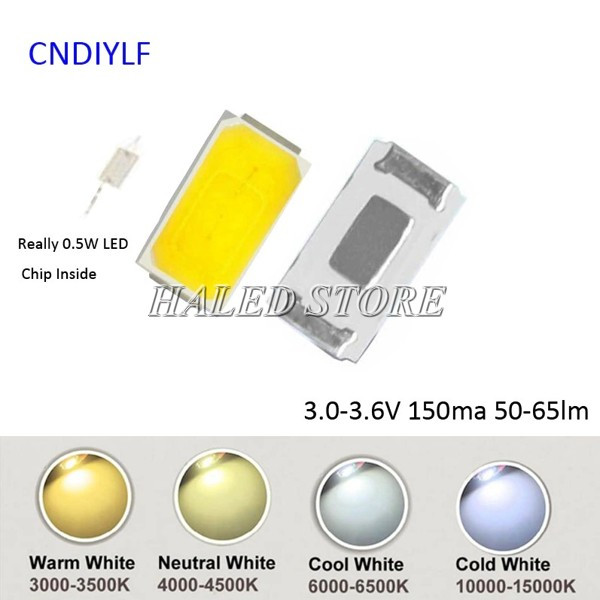

3.5 Chip LED SMD 5730

Đặc điểm kỹ thuật

• LED SMD 5730 được ứng dụng lắp đặt các loại đèn âm trần, đèn pha LED, đèn chiếu rọi trong nhà ở, văn phòng, nhà hàng,…
• Thiết kế nhỏ gọn, dễ dàng lắp đặt vào các thiết bị chiếu sáng.
• Kích thước chip LED SMD là 5.7mm x 3mm.

Chip LED SMD 5730

Giá bán LED SMD

• Hãy liên hệ với nhà cung cấp để nhận được báo giá chính xác và nhanh chóng.

3.6 LED SMD 5050

Đặc điểm kỹ thuật

• Kích thước của chip LED 5050 là 5x5 (mm).
• Đây là loại chip LED có công suất trung bình.
• Được sử dụng phổ biến cho lắp đặt hệ thống chiếu sáng dân dụng.
• LED SMD 5050 có khả năng kết hợp các chip LED với nhau để tạo ra nhiều màu sắc.

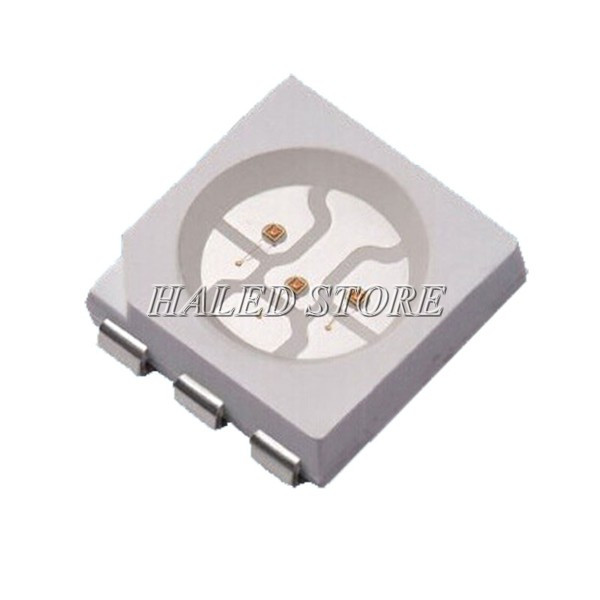

LED SMD 5050

Giá bán LED SMD

• Vui lòng liên hệ với đơn vị cung cấp để nhận được báo giá chi tiết và chính xác nhất.

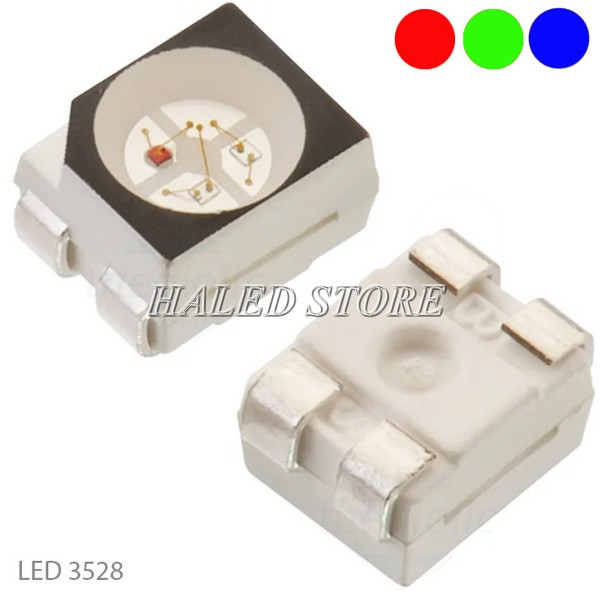

3.7 LED SMD RGB

Đặc điểm kỹ thuật

• Đây là loại LED SMD cho dải chiếu sáng đa sắc với nhiều màu khác nhau.
• LED SMD thường sử dụng trong các sản phẩm đèn LED dây, đèn LED nhấp nháy để trang trí khu vực chiếu sáng.

Chip LED SMD RGB

Giá bán LED SMD

• Mức giá tùy thuộc vào chính sách bán và thời điểm mua hàng của quý khách.
• Chi tiết về báo giá vui lòng liên hệ với đơn vị bán để nhận được báo giá chi tiết nhất.

3.8 Chip LED SMD 3535

Đặc điểm kỹ thuật

• Công suất: 1w, 3w
• Điện áp: 2.8 - 3.6V
• Màu ánh sáng: Trắng/ Vàng/ xanh dương, xanh lá
• Cường độ dòng điện: 350mA/ 700mA
• Quang thông: 90 - 120lm/ 200 - 240lm
• Góc chiếu sáng: 120 độ
• Kích thước: 3,5 x 3,5 x 2 (mm)
• Ứng dụng: Đèn LED dân dụng, đèn pin, đèn xe

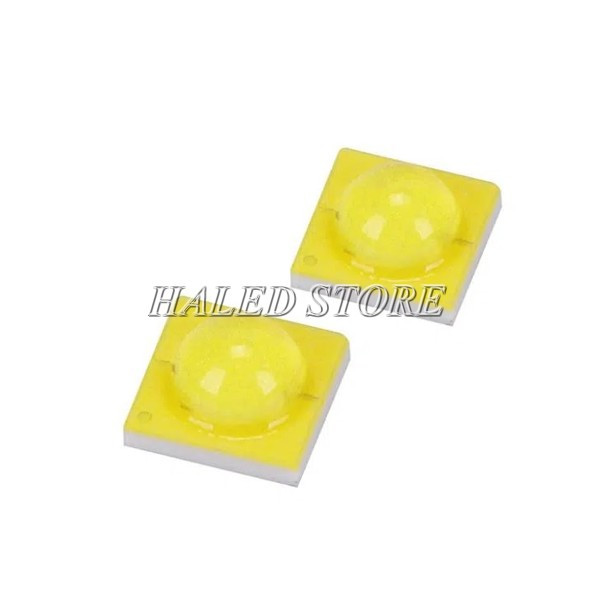

Chip LED SMD 3535

Giá bán chip LED SMD

• Dòng chip này trên thị trường có giá bán khoảng 35.000 - 73.000/ combo 50 LED.

3.9 Chip LED SMD 12V

Đặc điểm kỹ thuật

• Điện áp: 12V
• Màu ánh sáng: Trắng/ trắng ấm
• Kích thước: 40 x 36 (mm)
• Ứng dụng: Đèn LED, đèn nội thất ô tô

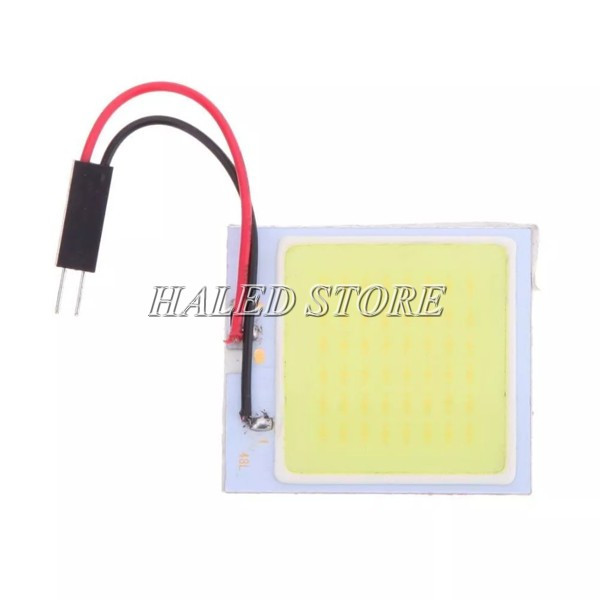

Chip LED SMD 12V

Giá bán chip LED SMD

• Sản phẩm có giá bán tham khảo từ 13.000 - 27.000 đồng/ LED.

3.10 LED SMD datasheet

Đặc điểm kỹ thuật

• Loại LED: SMD 3528
• Màu ánh sáng: Đỏ/vàng/ xanh lá/ xanh dương/ trắng/ trắng ấm/ vàng
• Góc chiếu sáng: 110 - 120 độ
• Bước sóng ánh sáng: 463 - 630nm
• Nhiệt độ màu: 2800k - 8500k

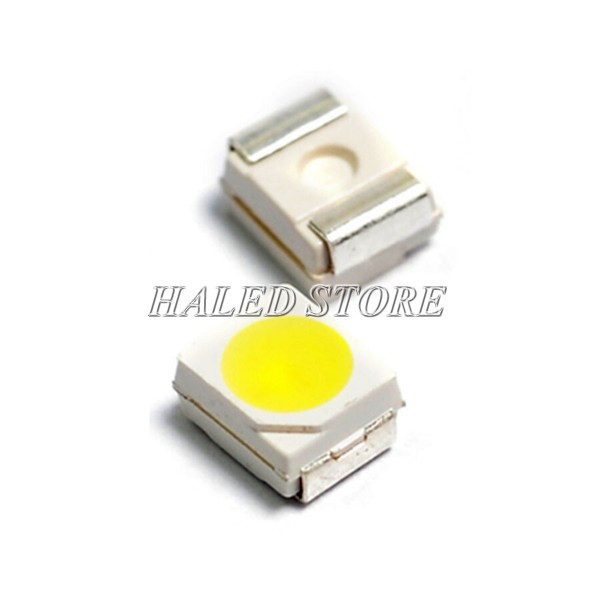

LED SMD Datasheet

Giá bán chip LED SMD

• Liên hệ trực tiếp với nơi bán để được báo giá chi tiết theo đơn hàng.

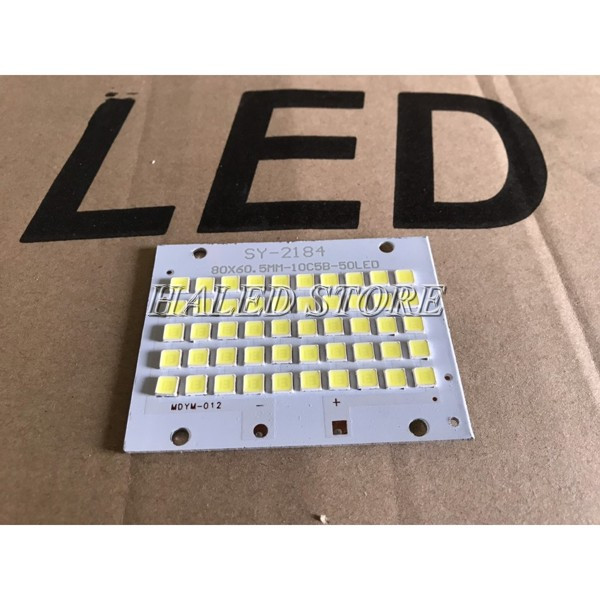

3.11 Chip LED SMD 50w

Đặc điểm kỹ thuật

• Công suất: 50w
• Điện áp: 28 - 33V
• Loại chip: SMD 5054
• Hiệu suất phát quang: 110 - 120lm/w
• Tản nhiệt: chất liệu nhôm
• Màu ánh sáng: Trắng/ trắng ấm
• Góc chiếu sáng: 120 độ
• Kích thước: 60 x 80mm

Chip LED SMD 50w

Giá bán chip LED SMD

• Sản phẩm có giá tham khảo khoảng 51.000 - 93.000 đồng/ LED.

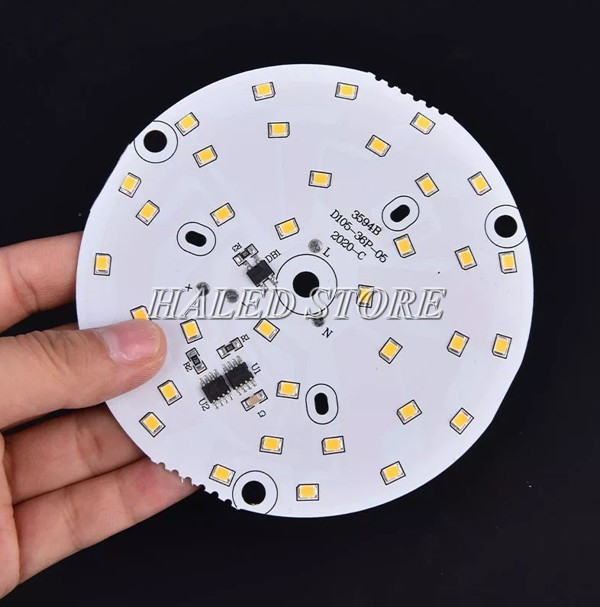

3.12 Chip LED SMD 18w 3500k

Đặc điểm kỹ thuật

• Công suất: 18w
• Chất liệu: nhôm
• Màu ánh sáng: trắng ấm (3500k)

Chip LED SMD 18w 3500k

Giá bán chip LED SMD

• Sản phẩm có giá bán tham khảo hiện nay khoảng 42.000 - 89.000 đồng/ LED.

3.13 LED SMD 3528

Đặc điểm kỹ thuật

• LED SMD 3528 là loại chip LED có kích thước 2,8x3,5x0,8 (mm).
• Cấu tạo từ nhựa PPA hoặc PCT, EMC, SMC, gốm sứ,...
• Sử dụng cấu trúc tách nhiệt, chip và PAD của giá đỡ tách nhau và có vị trí liên kết dây. Giá đỡ, chip tiếp xúc trực tiếp với bo mạch, giữa điểm tiếp xúc là sơn lớt giúp nhiệt được tản nhanh.
• Đây là loại chip được sử dụng phổ biến trong sản xuất đèn LED.

Giá bán

• Liên hệ trực tiếp nơi bán để được báo giá.

4. Chip LED SMD của nước nào? Những thương hiệu LED SMD nổi tiếng thế giới

4.1 Các thương hiệu LED SMD nổi tiếng

• Để đảm bảo về chất lượng sử dụng cho đèn LED, quý khách nên lựa chọn thương hiệu LED nổi tiếng và uy tín trên thị trường.

Dưới đây là một số thương hiệu LED SMD cung cấp uy tín mà quý khách có thể tham khảo:

• Thương hiệu chip LED SMD Lumiles của Hà Lan.
• Thương hiệu chip LED SMD Samsung của Hàn Quốc.
• Thương hiệu chip LED SMD Epistar đến từ Đài Loan.
• Thương hiệu chip LED SMD chip LED Osram của Đức.
• Thương hiệu chip LED SMD Nichia đến từ Nhật Bản.

4.2 Nơi bán chip LED SMD uy tín

• Lựa chọn nơi bán chip LED SMD được công nhận là cửa hàng nhập khẩu chính hãng.
• Ngoài ra, HALED STORE cũng là đơn vị uy tín trên thị trường chuyên cung cấp các sản phẩm chip LED SMD đạt chuẩn chất lượng.

5. Ứng dụng của LED SMD trong thực tiễn là gì?

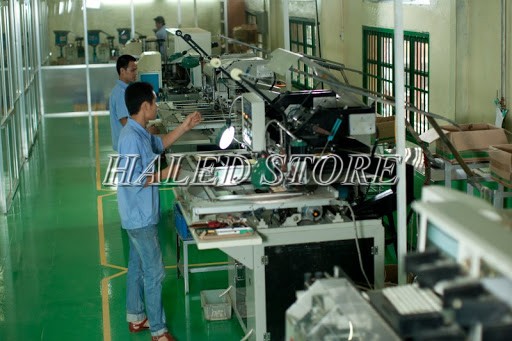

5.1 Ứng dụng chip LED SMD trong sản xuất đèn LED

• LED SMD được ứng dụng trong sản xuất các loại đèn LED chiếu sáng như đèn LED nhà xưởng, đèn LED dân dụng, đèn LED trang trí,…
• Đối với lắp đặt tại các khu công nghiệp, LED SMD thường được ưu ái sử dụng bởi chất lượng ánh sáng tốt.

Xem thêm: TOP 9 đèn LED chiếu sáng dân dụng giá rẻ nhất 2021

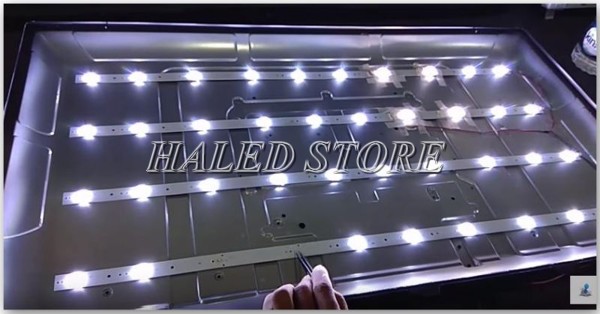

5.2 Ứng dụng chip LED SMD cho LED tivi

• Công nghệ LED SMD ngày càng được sử dụng phổ biến, đặc biệt ứng dụng trong lắp đặt màn hình LED.
• LED SMD cho hiệu quả hiển thị sắc nét, đổi màu linh hoạt và đem lại hình ảnh chân thực.

Sau khi hiểu rõ về LED SMD là gì và ứng dụng của dòng LED này giúp bạn dễ dàng lựa chọn loại đèn phù hợp. Khi cần chiếu sáng cho không gian rộng, góc chiếu sáng rộng thì nên chọn đèn LED SMD thay vì chọn đèn COB.
