8cách đấu công tắc cầu thang Siêu Siêu đơn giản từ các chuyên gia điện

Trong hệ thống đèn chiếu sáng cầu thang, cách đấu điện cầu thang là quan trọng nhất. Đấu nối mạch phải chính xác nhất để đảm bảo an toàn, chất lượng chiếu sáng của đèn. Tham khảo một số cách đấu công tắc cầu thang qua bài viết dưới đây.

1. Công tắc đèn cầu thang là gì?

• Công tắc cầu thang là thiết bị điện được lắp đặt phổ biến nhất ở các công trình dân dụng và công trình công nghiệp.
• Và để đảm bảo cho việc lắp đặt đúng kỹ thuật thì bạn cần lưu ý đấu công tắc điện chính xác nhất.
• Mạch điện cầu thang hay còn gọi mạch hai công tắc 3 cực điều khiển một bóng đèn. Đây là hệ thống dây điện đấu nối bộ nguồn LED với nguồn điện tổng.

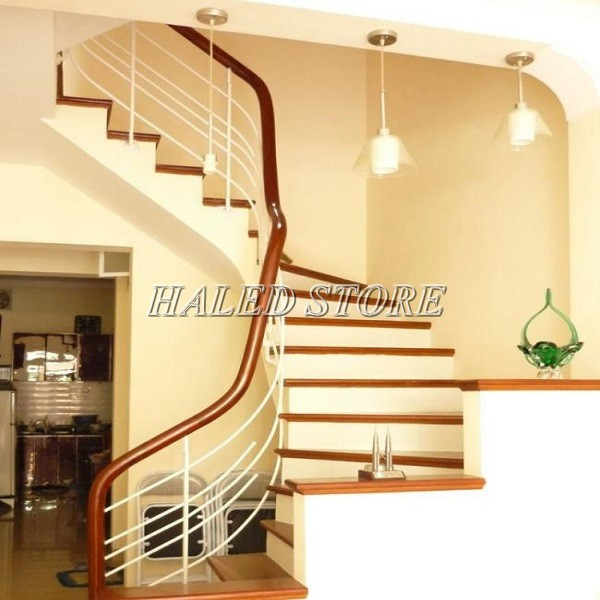

Công tắc đèn cầu thang là gì?

2. Cách đấu công tắc cầu thang

2.1 Cách đấu công tắc cầu thang Sino

• Một đầu nguồn điện lưới 220VAC (dây trung tính – pha âm) cấp vào một bên chân của bóng đèn.
• Đầu còn lại bóng đèn được nối với tiếp điểm chung công tắc thứ nhất.
• Đầu nguồn điện 220VAC (pha dương) sẽ nối qua cầu chì và từ cầu chì nối tới tiếp điểm chung của công tắc thứ 2.

2.2 Cách đấu công tắc cầu thang Panasonic

• Đấu nối 1 đầu của nguồn điện có điện áp 220V trực tiếp với đèn LED. Sau đó, đấu nối 1 đầu dây điện của đèn vào tiếp điểm của công tắc 1.
• Đầu dây còn lại của nguồn điện tổng đi qua cầu chì, rồi nối vào tiếp điểm của công tắc 2.
• Hai đầu còn lại của 2 công tắc sẽ đấu nối với nhau tạo nên mạch điện kín.

2.3 Cách đấu điện cầu thang 3 tầng

• Cũng giống như mạch điện cầu thang cơ bản, chúng ta sẽ dùng 3 công tắc bật tắt đèn ở 3 tầng khác nhau. Bóng đèn sẽ được lắp ở giữa các cầu thang lên các tầng.
• Đầu nối dây điện xoay chiều để sử dụng công tắc số 2 cũng có thể bật được đèn tầng 3; công tác 1 có thể tắt điện tầng 2.

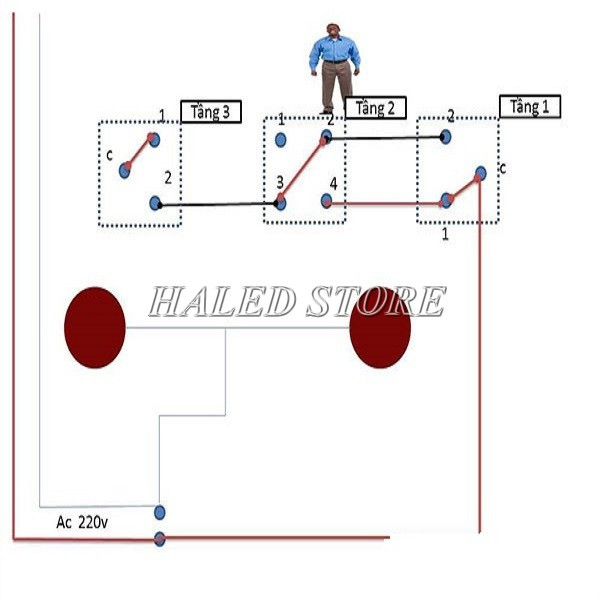

Sơ đồ mạch điện cầu thang nhà 3 tầng

2.4 Cách đấu điện cầu thang 3 dây

• Bước 1: Cần cấp 1 nguồn bất kì vào 1 đầu dây của bóng đèn và đầu dây còn lại của bóng đèn sẽ được đấu vào chân chung của 2 công tắc.
• Bước 2: Kết nối 2 công tắc lại với nhau bằng 2 dây thông qua 2 chân tiếp điểm với nhau.
• Bước 3: Nguồn điện còn lại sẽ được đấu vào chân chung của công tắc 2 chiều còn lại.

2.4 Cách đấu điện công tắc đảo chiều

• Thực hiện phương pháp chạy dây nguồn phức tạp, kết nối với mạch điều khiển rồi tiến hành phụ tải công tắc điện.
• Nhược điểm của phương pháp đấu công tắc cầu thang này là khá tốn về diện tích dây điện, tốn kém chi phí.

2.5 Cách đấu công tắc 3 cực cầu thang

• Đấu nguồn điện 220V (ký hiệu là L) vào cực giữa của công tắc 1 (ký hiệu là sw1).
• 2 cực bên cạnh của sw1 lần lượt được nối lên 2 cực của sw2 thông qua 2 sợi dây.
• Cực giữa sw2 nối ra bóng đèn và nối ra dây trung tính – Ký hiệu “N.

2.6 Cách đấu công tắc đảo chiều 3 vị trí

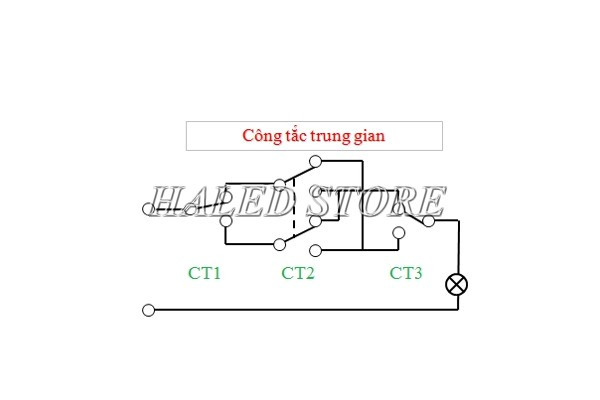

Đấu nối công tắc đảo chiều 3 vị trí

2.7 Cách đấu công tắc đảo chiều 4 vị trí

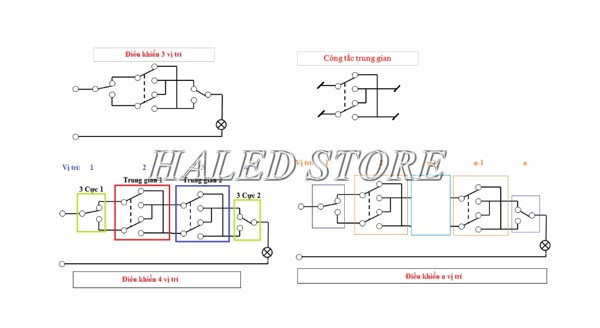

Đấu nối công tắc đảo chiều 4 vị trí

2.8 Cách đấu công tắc cầu thang nhiều vị trí một bóng đèn

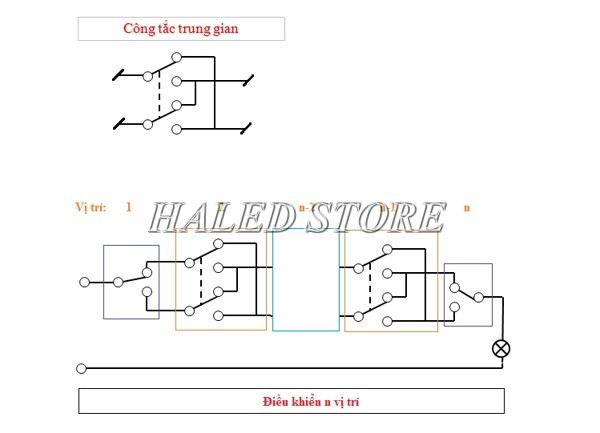

Đấu nối 1 công tắc nhiều bóng đèn cầu thang

3. Sơ đồ đấu công tắc cầu thang

3.1 Sơ đồ đấu công tắc đảo chiều cầu thang

• Để đấu nối được mạch cần chuẩn bị sẵn: 1 cầu chì, 2 công tắc 3 cực và đèn LED.
• Đầu tiên thì khi nhìn vào phần mặt dưới của sản phẩm thì sẽ quan sát được 4 chiếc lỗ được thiết kế khoa học gồm 2 lỗ có hiện số ( 0), 1 lỗ có hiện số (1) và 1 lỗ hiện số (3).
• Tiếp theo đó, đấu 2 chiếc công tắc tầng trên và tầng dưới lại với nhau như sau: Lỗ 1 công tắc này nối vào lỗ 1 công tắc kia, Lỗ 3 công tắc này nối vào lỗ 3 công tắc kia.
• Còn Lỗ (0) của công tắc tầng dưới đấu vào 1 tiếp điểm của bóng đèn, tiếp điểm còn lại của bóng đèn nối vào nguồn. Còn lỗ (0) của công tắc tầng trên nối vào dây trung tính.

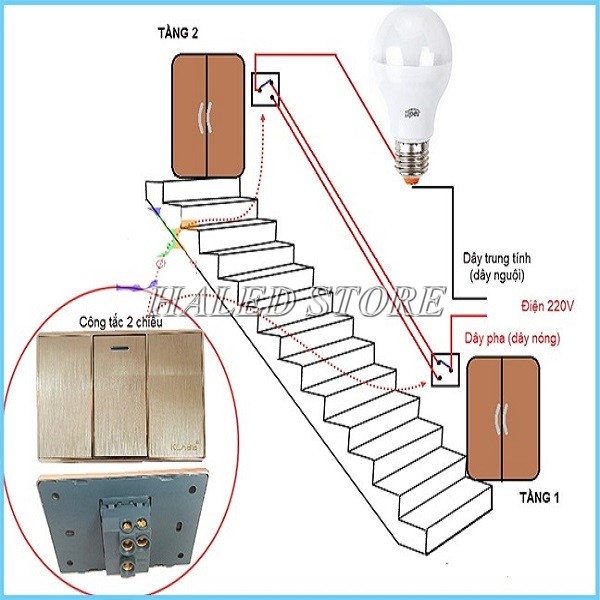

Sơ đồ đấu công tắc đảo chiều cầu thang

3.2 Sơ đồ mạch điện cầu thang công tắc 3 cực

• Đấu cực 1 của hai công tắc nối với nhau, và cực 2 của hai công tắc cũng nối với nhau.
• Cầu chì, 2 công tắc 3 cực và đèn được mắc nối tiếp nhau.
• Công dụng của 2 công tắc 3 cực dùng để bật, tắt đèn ở 2 nơi khác nhau hoặc ở cùng một nơi

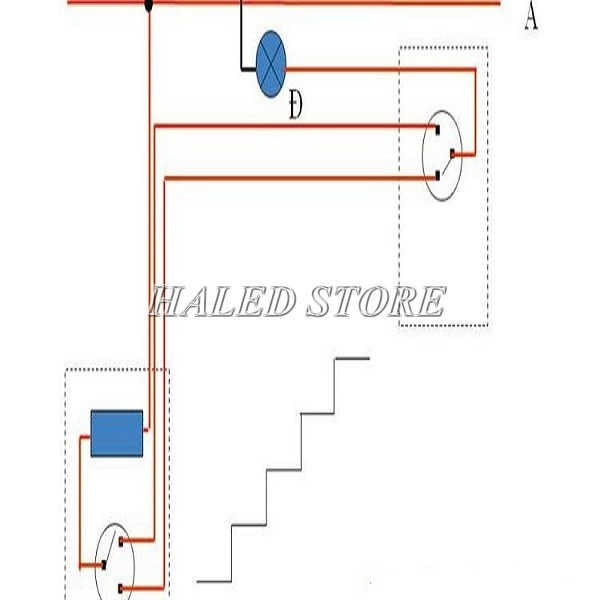

Mạch điện cầu thang công tắc 3 cực

3.3 Sơ đồ mạch điện cầu thang 3 công tắc 2 bóng đèn

• Đầu dây dương của công tắc 1 đấu nối với đèn led số 2. Đầu dây âm của công tắc 1 nối với đèn số 1 và 1 đầu của công tắc số 3.
• Đầu dây điện của đèn số 2 đấu nối vào đầu còn lại của công tắc số 3. Sau đó, đấu nối vào 1 đầu dây của công tắc 2.
• Dây điện âm của đèn số 1 đấu vào đầu còn lại của công tắc số 2.

Sơ đồ mạch điện cầu thang 3 công tắc 2 bóng đèn

Xem thêm: Sơ đồ | 12+ cách lắp bóng đèn tuýp led

>> Xem thêm:

12+ cách lắp dây đèn led

Cách đấu led nguồn 5v

TOP 5 công tắc cầu thang giá rẻ

Trên đây là hướng dẫn các cách đấu công tắc cầu thang đơn giản và sơ đồ minh họa. Tuy nhiên, việc đấu nối khá phức tạp và nguy hiểm do đó, người thực hiện phải là người có kiến thức. Liên hệ 0332.599.699 để được chuyên viên tư vấn kỹ thuật tư vấn chi tiết hơn.
