5 công tắc cầu thang giá rẻ. Đấu công tắc cầu thang đơn giản

Công tắc cầu thang là thiết bị điện giúp điều chỉnh bật/tắt đèn cầu thang. Công tắc cầu thang cũng có nhiều loại khác nhau với những đặc điểm riêng. Thiết bị phổ biến và thông dụng này giữ một vài trò rất quan trọng và không thể thiếu. Chi tiết về các mẫu công tắc và các đấu nối bạn đọc tham khảo bài viết dưới đây.

Mẫu 1: Công tắc cầu thang 2 chiều Panasonic

Đặc điểm sản phẩm

• Công tắc thương hiệu Panasonic có khả năng chống nước tuyệt đối
• Lắp đặt dễ dàng và đấu dây nhanh tiết kiệm thời gian thi công (chỉ mất 1 giây cho việc đấu dây).

Công tắc cầu thang 2 chiều Panasonic

• Công tắc được cách điện hoàn toàn bởi lớp nhựa bao bọc bên ngoài giúp loại bỏ nguy cơ điện giật

Báo giá

• Mức giá bán dao động từ 32.000 - 48.000 (vnđ)

Mẫu 2: Công tắc cầu thang 1 chiều

Đặc điểm sản phẩm

• Thiết kế nhỏ gọn, tiết kiệm diện tích, không gây cảm giác cồng kềnh.

Công tắc cầu thang 2 chiều Panasonic

• Bên ngoài được bọc nhựa cách điện, bên trong là lõi dẫn điện bằng đồng giúp dẫn điện tốt.
• Công tắc có đèn báo on wide

Báo giá

• Mức giá tham khảo từ 279.000 - 320.000 (vnđ)

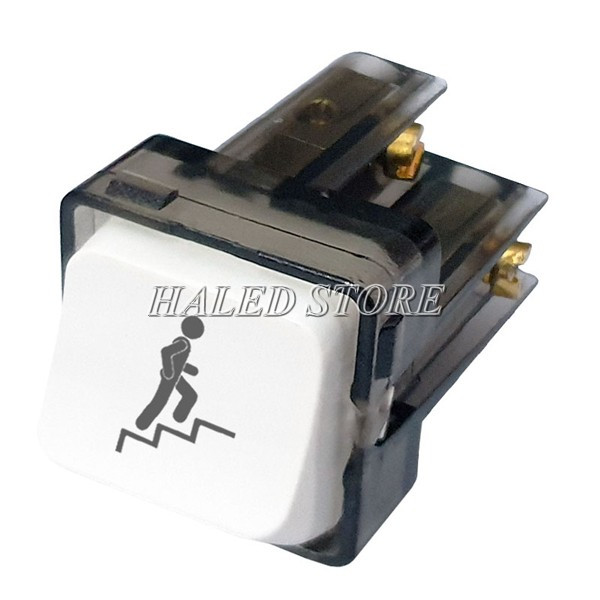

Mẫu 3: Hạt công tắc cầu thang 10A

Đặc điểm sản phẩm

• Bề mặt in họa tiết người bước lên cầu thang bằng công nghệ nano không phai màu

Họa tiết in sắc nét, rõ ràng, tránh việc lắp ngược

• Vỏ được chế tạo từ 100% nhựa PC cách điện tốt, không gây ra các trường hợp chập cháy.
• Cơ cấu vít bắt chếch 10 độ giúp tăng hiệu quả giữ dây, tránh tuột so với các loại hạt công tắc khác.

Báo giá

• Mẫu công tắc trên được bán trên thị trường với giá tham khảo từ 65.000 - 85.000 (vnđ)

Mẫu 4: Công tắc cầu thang không dây

Đặc điểm sản phẩm

• Công tắc cầu thang không dây điều khiển 2 bóng đèn riêng biệt, điều chỉnh linh hoạt bật/tắt bóng này hoặc bóng kia hoặc đồng thời

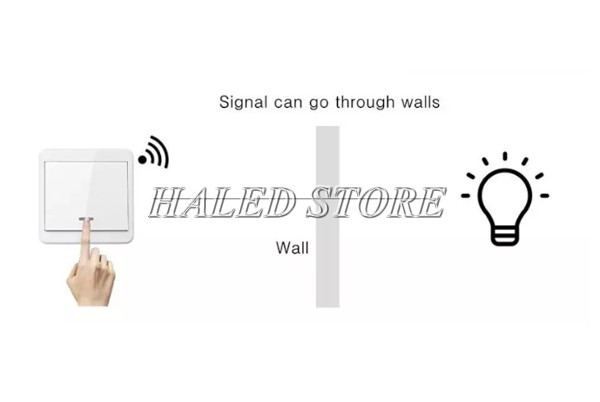

Công tắc cầu thang không dây

• Rơ le cách ly nên mắc được các loại điện AC DC đều được
• Lắp đặt dễ dàng, không cần phải đi dây phức tạp

Báo giá công tắc cầu thang

• Sản phẩm hiện được bán với giá từ 52.000 - 93.000 (vnđ)

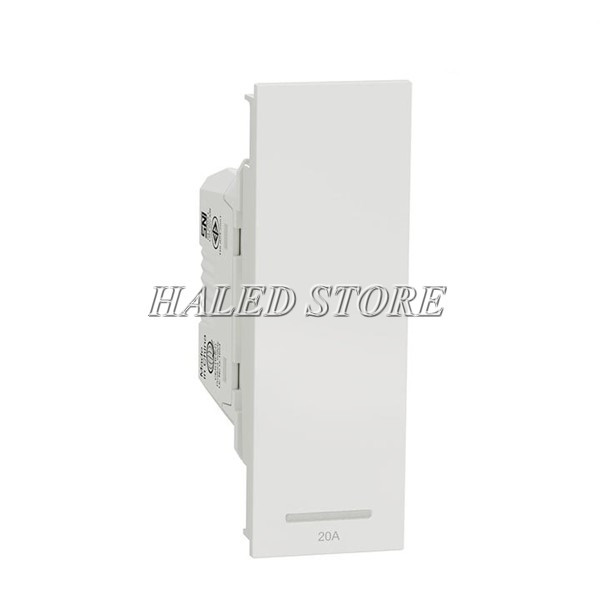

Mẫu 5: Hạt công tắc cầu thang 2 cực 20A

Đặc điểm sản phẩm

• Công tắc thiết kế dạng Module lắp ghép các hạt, dễ dàng kết hợp công tắc và ổ cắm

Kiểu dáng hiện đại phù hợp với mọi không gian

•  Khả năng chống mài mòn và chịu lực cao, hạn chế tia lửa điện, phòng tránh cháy nổ.
• Công tắc được sử dụng với các thiết bị điện công suất nhỏ như đèn cầu thang, máy lạnh, máy nước nóng

Báo giá

• Mức giá tham khảo dao động từ 105.000 - 130.000 (vnđ)

>>> Tham khảo một số mẫu đèn chiếu sáng cầu thang:

• Đèn âm tường
• Đèn hắt tường
• 99+ đèn dài gắn tường giá tốt

6. Hướng dẫn đấu mạch điện công tắc cầu thang dễ hiểu nhất

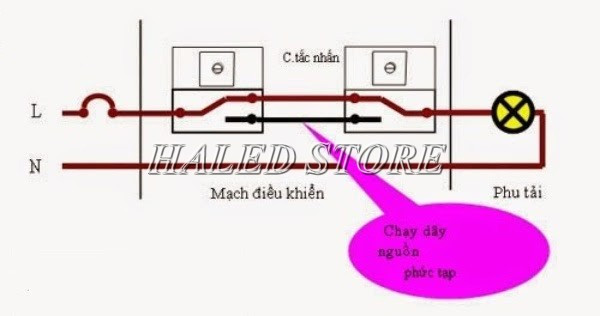

6.1 Sơ đồ đấu công tắc cầu thang

Sơ đồ công tắc cầu thang

6.2 Cách đấu dây điện cầu thang

• Một đầu nguồn điện lưới 220VAC(dây trung tính – pha âm) cấp vào một bên chân của đèn, đầu còn lại bóng đèn nối với tiếp điểm chung công tắc thứ nhất. Đầu nguồn điện 220VAC(pha dương) nối qua cầu chì, từ cầu chì nối tới tiếp điểm chung của công tắc thứ 2, hai tiếp điểm còn lại của hai công tắc nối với nhau như hình.

Cách đấu dây điện cầu thang

• Sử dụng dây trung tính của nguồn điện 220V nối vào một đầu bóng đèn, đầu còn lại sẽ nối với tiếp điểm chung công tắc 1. Đầu pha dương của nguồn điện sẽ nối qua cầu chì để tới tiếp điểm chung công tắc 2. Hai tiếp điểm thừa còn lại sẽ đấu vào nhau.

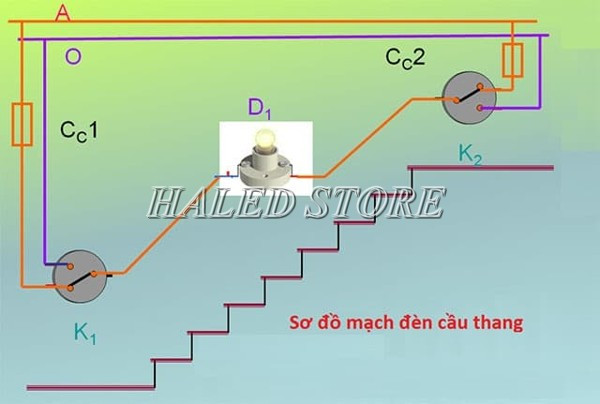

6.3 Sơ đồ dây điện cầu thang

Sơ đồ dây điện cầu thang

7. Chú ý khi đấu công tắc cầu thang

• Đối với mạng điện nhà đa dạng tầng, hộp công tắc 2 hạt công tắc tầng trung gian là dòng lắp được 2 mắt công tắc hai chiều, khi lắp nhớ lắp công tắc bật tắt đèn cầu thang tầng bạn đang đứng bên tay phải, công tắc bật đèn tầng tiếp theo bên tay trái.
• Khi nối dây điện với nguồn lưới 220VAC phải cẩn thận cắt cầu dao, dùng bút thử điện kiểm tra.

Để tham khảo đầy đủ chi tiết sản phẩm và báo giá các mẫu đèn chuyên dùng cho cầu thang, khách hàng tham khảo tại danh mục: đèn cầu thang thương hiệu HALED STORE. Chúng tôi có sẵn 99+ sản phẩm chất lượng với mức giá chiết khấu tốt nhất trên thị trường.

Bài viết trên đã tổng hợp một số công tắc cầu thang và sơ đồ đấu nối để bạn có thể lắp đặt. Mong rằng bài viết thực sự hữu ích với bạn.
