Download bản vẽ CAD biện pháp thi công điện chiếu sáng

Bản vẽ biện pháp thi công điện chiếu sáng là cơ sở để xây dựng hệ thống cột đèn chiếu sáng đạt tiêu chuẩn chiếu sáng ngoài trời. Công ty đèn LED HALED STORE cung cấp bản vẽ FREE đến khách hàng. Xem ngay bản vẽ dưới đây.

Xem thêm:

• Báo giá đèn led dây dán
• Báo giá cần đèn chiếu sáng

1. Bản vẽ biện pháp thi công điện chiếu sáng

1.1 Hình ảnh bản vẽ thi công điện chiếu sáng

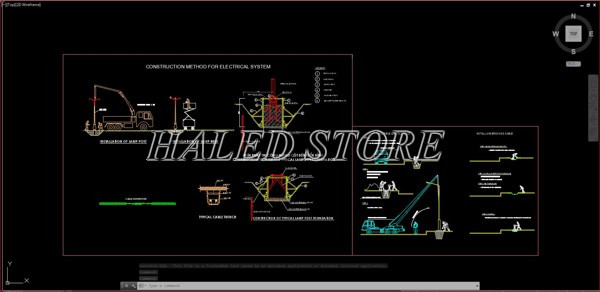

Bản vẽ thi công điện chiếu sáng

1.2 File cad biện pháp thi công điện chiếu sáng

• Link tải TẠI ĐÂY

1.3 Download bản vẽ biện pháp thi công san lấp mặt bằng

• Link tải TẠI ĐÂY

1.4 Bản vẽ biện pháp thi công đường bê tông nhựa

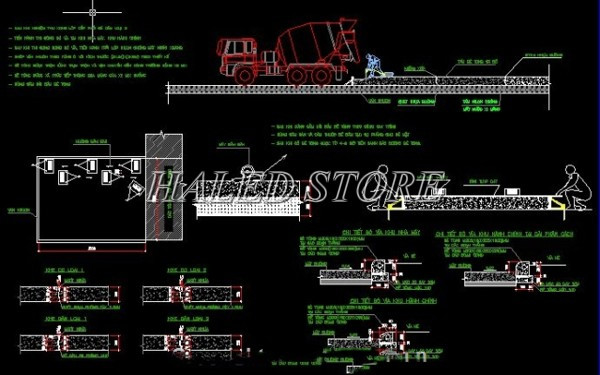

Bản vẽ biện pháp thi công đường bê tông nhựa

>> Tham khảo thêm: Bản vẽ nhà xưởng

2. 11 biện pháp thi công điện chiếu sáng

2.1 Thi công lắp dụng cột điện

• Để đưa cột đèn chiếu sáng ra lắp dựng cần phải kiểm tra kỹ chất lượng cột đèn chiếu sáng.
• Cột điện chiếu sáng được lắp đặt khi cột đèn được thiết kế theo đúng tiêu chuẩn kích thước đã đưa ra trong bản vẽ cột đèn chiếu sáng.
• Di chuyển cột đèn chiếu sáng đến khu vực sử dụng bằng cách sử dụng cẩu chuyên dụng để lắp trụ đèn và khung móng đèn.

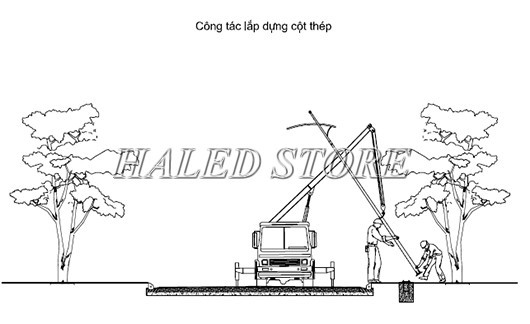

Thi công lắp dựng cột đèn

2.2 Thi công kéo rải cáp ngầm

• Sử dụng cáp cáp của các thương hiệu nổi tiếng trên thị trường để đảm bảo chất lượng.
• Khi đào rãnh có thể đào thủ công hoặc sử dụng máy móc hiện đại để tiết kiệm công sức, thời gian.
• Chọn khoảng thời gian ít phương tiện qua lại để tránh ảnh hưởng đến giao thông.
• Cáp được lồng vào ống và sử dụng cát để lắp vào đường cáp.

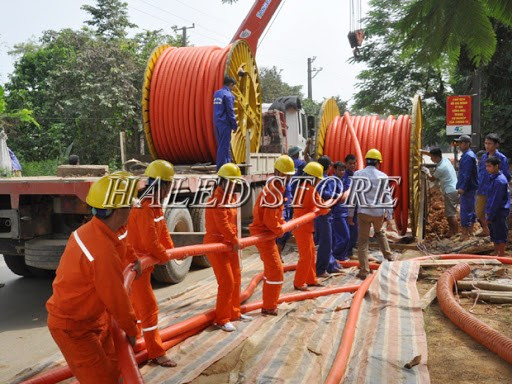

Kéo rãnh cáp ngầm

2.3 Thi công đổ hố móng cột đèn

• Tùy thuộc vào từng chiều cao và kích thước cột đèn chiếu sáng sẽ có chiều cao khung móng khác nhau.
• Cần phải tạo được hố móng có độ sâu phù hợp với khuôn móng của hệ thống cột đèn chiếu sáng.

2.4 Thi công lắp cốt pha

• Cốt pha được cố định bằng các cây chống bằng đinh thép đường kính 10 – 12 mm.
• Chân đế cây chống được cố định chống trượt vào vách hố móng bằng cọc thép đường kính 12 – 14 mm.
• Dùng ít nhất là 2 dây căng tim để định vị chính xác tâm móng cột. Thường xuyên theo dõi cốt pha trong quá trình đổ bê tông.
• Cốt pha có mục đích cố định phần hố cột đã được tạo ra, là phần khung để sau này đổ bê tông vào. Giúp cột đèn chiếu sáng chắc chắn hơn trong quá trình sử dụng.

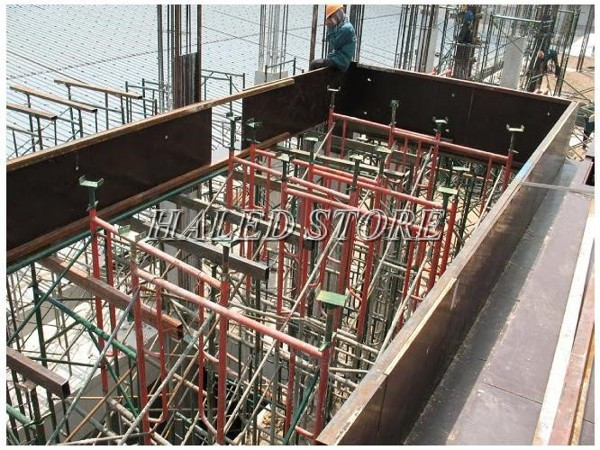

Lắp cốt pha

2.5 Thi công đổ bê tông lắp cột

• Thi công đổ bê tông vào khu vực hố lắp cột đèn chiếu sáng có thể sử dụng máy móc hoặc sử dụng phương pháp truyền thống thủ công.
• Các hố móng sau khi được nghiệm thu và đạt yêu cầu thiết kế kỹ thuật mới được tiến hành thi công đúc móng.

2.6 Lắp tiếp địa cọc chiếu sáng

• Cọc tiếp địa cột đèn chiếu sáng có mục đích là chống sét bảo đảm an toàn cho hệ thống cột đèn chiếu sáng ngoài trời.
• Đào rãnh tiếp địa đảm bảo độ sâu theo thiết kế.
• Dây tiếp địa trước khi rải phải được nắn thẳng. Cọc tiếp địa được đóng trực tiếp xuống rãnh sau khi đã đạt độ sâu, dùng máy hàn hàn dây tiếp địa vào đầu cọc.
• Lấp đất rãnh tiếp địa, đất lấp rãnh dây tiếp địa không được lẫn đá, sỏi, tạp chất. Được tiến hành lấp từng lớp dày từ 15-20 cm, tuới nước và đầm kỹ để đảm bảo trị số điện trở của đất như đất nguyên thuỷ.

• Sử dụng búa hoặc thanh gỗ để ép cọc tiếp địa chiếu sáng xuống gần hệ thống cột đèn chiếu sáng.

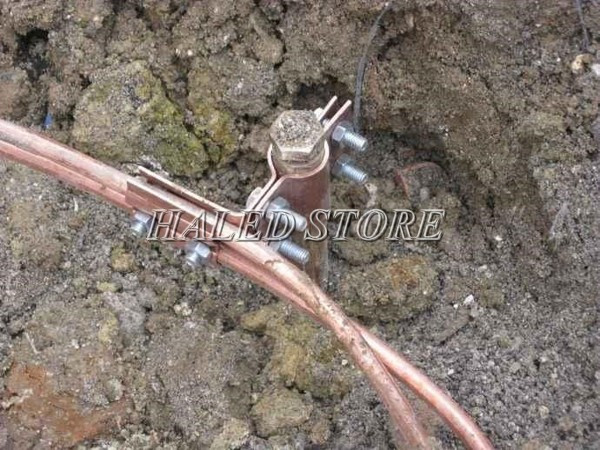

Thi công lắp đặt tiếp địa chiếu sáng

2.8 Lắp tủ đèn chiếu sáng

• Tủ điện chiếu sáng sử dụng để điều khiển hệ thống ánh sáng ngoài trời. Trong tủ cột điện chiếu sáng sẽ có hệ thống thiết bị đóng ngắt và điều khiển.
• Tủ điện điều khiển được kiểm tra trước khi đặt vào các vị trí. Sử dụng công nhân điện bậc cao đấu nối theo đúng sơ đồ nguyên lý, phân lộ và phân pha chiếu sáng theo hồ sơ thiết kế.
• Đảm bảo an toàn được đặt lên hàng đầu.

2.9 Kiểm tra chất lượng thi công

• Sau khi tiến hành hoàn thành các bước dựng cột, lắp dây điện, lắp tủ điện chiếu sáng, lắp đặt cọc tiếp địa chiếu sáng thì việc cuối cùng cần làm đó là kiểm tra chất lượng thi công để nghiệm thu công trình và bàn giao.
• Nếu trong quá trình nghiệm thu, chất lượng thi công cột đèn chiếu sáng ở khâu nào không đạt tiêu chuẩn thì phải nhanh chóng cho khắc phục.

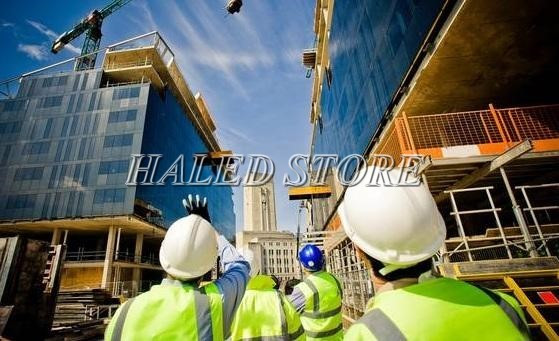

Khâu kỹ thuật kiểm tra chất lượng thi công

2.10 Thi công lắp điện chiếu sáng

• Trước khi thi công lắp điện hệ thống điện cần liên hệ với ban quản lý điện lực địa phương về việc: xin cấp phép điểm đấu nguồn cao thế; hạ thế.
• Đảm bảo chắc chắn rằng bảng điện cửa cột được lắp an toàn tuyệt đối.
• Các điểm nối cáp phải kiểm tra thông mạch bằng đồng hồ vạn năng trước khi đấu vào đèn.
• Đấu nối hoàn thiện thì đóng điện bằng nguồn điện của trạm hoặc máy phát để kiểm tra độ rọi. Đóng điện không tải để kiểm tra các thông số kỹ thuật của trạm biến áp, tủ điện.
• Điều kiện đảm bảo an toàn mới được cấp nguồn cho hệ thống chiếu sáng.

2.11 Lắp đặt sự cố chiếu sáng

• Trường hợp xảy ra phát sinh ngoài hồ sơ mời thầu, nhà thầu sẽ lên phương án, chuẩn bị vật tư; nhân lực cùng thiết bị thi công. Sau đó, báo cáo cho chủ đầu tư, tư vấn giám sát và thiết kế quyết định và lên phương án sửa chữa.

Tham khảo thêm: 14 biện pháp thi công cột đèn chiếu sáng

Trên đây là thông tin về bản vẽ biện pháp thi công điện chiếu sáng hiệu quả nhất. Mong rằng quý khách hàng có thể lựa chọn tốt và tối ưu nhất cho công trình thi công của mình. Liên hệ ngay Hotline 0332.599.699 để được tư vấn các biện pháp chi tiết hơn.
