14 biện pháp thi công cột đèn chiếu sáng chuẩn 2022

Nội dung

    Tổ chức thi công hệ thống cột đèn chiếu sáng công cộng bao gồm nhiều công đoạn, nó đòi hỏi cần phải có kỹ thuật. Vậy có những biện pháp thi công điện chiếu sáng nào? Trong bài viết dưới đây HALED STORE một trong những công ty đèn LED Việt Nam tốt nhất sẽ tổng hợp 14 biện pháp thi công cột đèn chiếu sáng chuẩn phổ biến năm 2022.

    1. Thuyết minh biện pháp thi công điện chiếu sáng

    Hệ thống điện chiếu sáng bao gồm: nguồn cung cấp điện, lưới điện, nguồn sáng, tình hình tiêu thụ điện năng; tình hình tổ chức và hình thức chiếu sáng tại các công trình giao thông, không gian công cộng, chiếu sáng mặt ngoài công trình. Với các mục tiêu chính:

    • Đảm bảo chất lượng và tiến độ, đáp ứng yêu cầu kỹ thuật, tuân thủ chặt chẽ các yêu cầu trong quy trình, quy phạm và những chỉ tiêu kỹ thuật trong hồ sơ thiết kế kỹ thuật thi công công trình cũng như tiêu chuẩn của Hồ sơ yêu cầu xây lắp đề ra.
    • Phải đảm bảo tuyệt đối an toàn với người và phương tiện qua lại.
    • Giữ gìn tốt công tác phòng chống cháy, nổ, bảo đảm vệ sinh môi trường trong phạm vi công trường
    • Tiết kiệm các chi phí vật tư, thiết bị, nhân công, phương tiện thi công khi thi công cùng các chi phí khác…. Do đó tiết kiệm được chi phí về vốn đầu tư cho xây dựng công trình.
    • Giữ gìn an ninh trật tự và an toàn xã hội.. Tuyệt đối về bảo quản vật tư và thiết bị tại công trình không được mất mát.

    Xem thêm:

    99+ bóng cao áp 250w Xuất Sắc nhất

    Bóng đèn cao áp 1000w Giá Rẻ | Tiết Kiệm Điện

    99+ bóng đèn cao áp 100w Chiết Khấu Giá 45%

    2. Xác định vị trí đặt tủ điện chiếu sáng

    Tủ điện chiếu sáng sử dụng với mục đích để điều khiển hệ thống ánh sáng ngoài trời. Trong tủ cột điện chiếu sáng sẽ có trang bị hệ thống đóng ngắt và điều khiển. Chính vì vậy chúng ta sẽ dễ dàng kiểm soát được chất lượng ánh sáng ngoài trời khi tự động bật/tắt ánh sáng theo nhu cầu sử dụng.

    Khi lắp tủ điện chiếu sáng cho cột điện chiếu sáng cần:

    • Xác định vị trí lắp tủ điện ưu tiên chọn nơi có mặt bằng bằng phẳng để lắp tủ điện.
    • Kiểm tra chất lượng đối nối cáp quang, cần nhờ sự giúp đỡ của các chuyên gia về điện.
    • Đảm bảo an toàn được đặt lên hàng đầu.
    Công tác đo đạc vị trí lắp tủ điện vô cùng quan trọng

    Công tác đo đạc vị trí lắp tủ điện vô cùng quan trọng

    3. Đào rãnh cáp

      • Khi đào rãnh có thể đào thủ công hoặc sử dụng máy móc hiện đại để tiết kiệm công sức, thời gian.
      • Chọn khoảng thời gian ít phương tiện qua lại để tránh ảnh hưởng đến giao thông.
    • Các công đoạn trong việc đào rãnh cáp gồm:
      • Xác định vị trí kích thước rãnh cần đào.
      • Xác định các công trình ngầm khác để tránh gây hư hại.
      • Xác định tính chất của nền đất nơi đào cáp.
    • Đào rãnh. Trong đó rãnh cáp qua đường sẽ được đào và đặt ống nhựa xoắn bảo vệ cáp trước khi tiến hành thi công. Rãnh cáp dọc tuyến sẽ được đào thủ công, cáp điện được đặt trong ống nhựa xoắn bảo vệ.
    Công tác thi công rãnh cáp ngầm

    Công tác thi công rãnh cáp ngầm

    4. Thi công móng cột

    • Móng cột đèn chiếu sáng đóng vai trò quan trọng trong việc tạo độ chắc chắn và bền bỉ cho hệ thống cột. Cách tiến hành thi công móng được làm theo những bước sau:

    Mặt bằng hố móng

    • Tập kết cát, đá dăm vật liệu đúc nóng và mặt bằng đặt máy trộn bê tông.
    • Mặt bằng cho tập kết đá, sỏi từ 10 – 15 m2 (tùy khối lượng vật liệu).
    • Mặt bằng cho thi công khoảng 10 – 12 m2
    • Đất đào móng phải đổ gọn để thuận tiện cho lấp đất móng sau này.

    Chiều sâu của hố móng:

    Được thiết kế theo tùy kích thước từng loại móng và được xác định như sau:

    • Trong quá trình đào móng nếu phát hiện nền đất móng quá yếu hoặc lầy sụt phải báo ngay cho kỹ thuật.
    • Trong trường hợp đào sâu thêm 0,5 – 1m mà đất vẫn quá yếu thì phải ngừng thi công và báo với chủ đầu tư.
    Đào hố móng cột phải đảm bảo kích thước

    Đào hố móng cột phải đảm bảo kích thước

    Kích thước đào hố móng

    • Chiều rộng đáy móng = Chiều rộng của phần bê tông lót móng + 30cm về mỗi phía.
    • Độ vát mép hố móng = Chiều sâu hố móng x Hệ số vát mép.
    • Sau khi đào móng, phải tiến hành nghiệm thu với nội bộ đơn vị thi công, sau đó đến giám sát kỹ thuật.

    5. Đúc bê tông móng cột

    Để đổ đúc bê tông móng cột chúng ta có thể sử dụng máy móc hoặc sử dụng phương pháp truyền thống thủ công.

    Các hố móng sau khi được nghiệm thu và đạt yêu cầu thiết kế kỹ thuật mới được tiến hành thi công đúc móng. Trình tự kỹ thuật thi công đúc móng như sau:

    • Đổ lót móng
    • Lắp cốt pha
    • Đúc bê tông móng
    • Bảo dưỡng bê tông theo đúng thời gian và quy trình yêu cầu.
    • Tháo dỡ cốt pha.
    • Nghiệm thu móng và lấp đất móng đến cao độ thích hợp.

    Trộn bê tông

    • Cát, đá phải rửa sạch, không lẫn đất hay rác
    • Xi măng đạt tiêu chuẩn trong hạn sử dụng và không vón cục
    • Nước trộn bê tông phải sạch.
    • Các chất phụ gia đạt tiêu chuẩn chất lượng.

    Quy trình trộn bê tông

    • Đong vật liệu theo đúng tỷ lệ quy định.
    • Trộn kỹ hỗn hợp khô gồm cát, đá, xi măng, chất phụ gia và sau đó mới đổ nước theo tỷ lệ đã xác định.
    • Trộn đều hỗn hợp với nước rồi mới đổ vào vị trí móng.

    Đổ lót móng

    • Dọn sạch đáy móng, ghép cốt pha để đúc bê tông lót móng theo đúng kích thước.
    • Đầm kỹ bê tông và không láng trơn bề mặt để tạo liên kết tốt với phần thân móng cột.

    6. Lắp ghép cốt pha

    • Cốt pha được cố định bằng các cây chống bằng đinh thép đường kính 10 – 12 mm.
    • Chân đế cây chống được cố định chống trượt vào vách hố móng bằng cọc thép đường kính 12 – 14 mm.
    • Dùng ít nhất là 2 dây căng tim để định vị chính xác tâm móng cột. Thường xuyên theo dõi cốt pha trong quá trình đổ bê tông.
    • Cốt pha được tháo sau khi bê tông móng đạt được độ ổn định (khoảng sau 5 – 7 ngày).
    Biện pháp thi công lắp ghép cốt pha

    Biện pháp thi công lắp ghép cốt pha

    7. Đổ bê tông móng

    Bước 1: Đổ bê tông móng cho cột đèn

    • Làm sạch phần mặt bê tông lót và tưới nước làm ướt mặt cốt pha.
    • Tiến hành trộn bê tông móng và đổ một lớp xi măng để tạo mạch nối.
    • Lưu ý: Cần rải đều vữa, từng lớp dày 20cm; đầm thật kỹ bằng máy đầm dùi loại gắn động cơ nổ 1,5kW. Các vị trí góc, ke cần dùng đầm tay là thép thanh  có đường kính 16-18mm.
    • Sau khi đổ bê tông được 4 – 6 giờ cần tiến hành tưới nước.

    Bước 2: Lấp đất móng cột và đắp móng

    • Sử dụng đất trộn lẫn 15 – 20% sỏi, dăm để lấp móng cột. Trước khi lấp cần tưới nước làm ẩm đất.
    • Lấp đất thành từng lớp dày 20cm và dùng đầm sắt đầm kỹ.

    8. Dựng cột đèn

    • Trước khi cột đèn chiếu sáng được đưa ra lắp dựng thì cần phải kiểm tra kỹ chất lượng cột đèn chiếu sáng. Cột đèn chiếu sáng chỉ được lắp đặt khi cột đèn được thiết kế theo đúng tiêu chuẩn kích thước đã đưa ra trong bản vẽ cột đèn chiếu sáng.
    • Di chuyển cột đèn chiếu sáng đến khu vực sử dụng bằng cách sử dụng cẩu chuyên dụng để lắp trụ đèn và khung móng đèn.

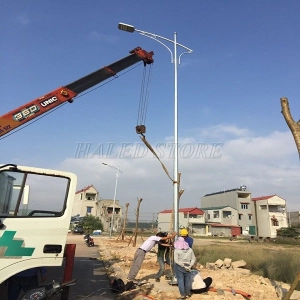

    Hình ảnh thi công dựng cột đèn

    Hình ảnh thi công dựng cột đèn

    9. Lắp cần đèn chiếu sáng

    • Sử dụng dây thừng ni lông, puly nhôm,… để lắp đặt cần đèn.
    • Cần đèn sau khi lắp đặt phải đảm bảo thẳng đứng, đúng hướng. Các bulông, ốc vít phải được bắt chặt vào thân cột

    10. Lắp đặt đèn chiếu sáng

    Lắp đặt chóa

    • Các chóa đèn trước khi lắp đặt phải được nghiệm thu chất lượng đạt đủ tiêu chuẩn; đủ điều kiện để lắp đặt trên cột đèn và cần đèn.
    • Bao gồm: quy cách, ngày sản xuất, thử sáng chóa đèn được lắp thông qua việc sử dụng cẩu tự hành.

    Lắp đặt đèn

    • Sử dụng bóng đèn đường LED theo đúng công suất, đấu dây 2 × 1,5 vào đèn.
    • Dùng dây mồi luồn dây lên đèn từ đầu cần qua lỗ luồn dây lên đèn ở trên cần để đấu vào cáp cấp nguồn.
    Lắp đặt đèn vào cột theo đúng bản thiết kế

    11. Lắp tiếp địa cột đèn chiếu sáng

    • Đào rãnh tiếp địa đảm bảo độ sâu theo thiết kế.
    • Dây tiếp địa trước khi rải phải được nắn thẳng. Cọc tiếp địa được đóng trực tiếp xuống rãnh sau khi đã đạt độ sâu, dùng máy hàn hàn dây tiếp địa vào đầu cọc.
    • Lấp đất rãnh tiếp địa, đất lấp rãnh dây tiếp địa không được lẫn đá, sỏi, tạp chất. Được tiến hành lấp từng lớp dày từ 15-20 cm, tưới nước và đầm kỹ để đảm bảo trị số điện trở của đất như đất nguyên thuỷ.
    • Trị số điện trở tiếp địa đạt yêu cầu so với thiết kế, khi đo các vị trí không đảm bảo trị số điện trở theo yêu cầu, nhà thầu sẽ báo cơ quan thiết kế, chủ đầu tư biết để tiến hành bổ sung tiếp địa đến khi đạt chỉ số điện trở cho phép.

    12. Lên hệ thống dây điện

    • Trước khi tiến hành lên hệ thống điện cần liên hệ với ban quản lý điện lực địa phương về việc: xin cấp phép điểm đấu nguồn cao thế; hạ thế thông qua bản hợp đồng kinh tế được ký giữa hai bên.
    • Đảm bảo chắc chắn rằng bảng điện cửa cột được lắp an toàn tuyệt đối.
    • Các điểm đấu nối cáp được công nhân kỹ thuật bậc 4; 5/7 thực hiện. Đầu cáp được bóc và ép các loại đầu cốt theo đúng tiết diện cáp.
    • Các điểm nối cáp phải kiểm tra thông mạch bằng đồng hồ vạn năng trước khi đấu vào đèn.
    • Sau khi đấu nối hoàn thiện thì đóng điện bằng nguồn điện của trạm hoặc máy phát để kiểm tra độ rọi.
    • Đóng điện không tải để kiểm tra các thông số kỹ thuật của trạm biến áp, tủ điện.
    • Phải đảm bảo an toàn mới được cấp nguồn cho hệ thống chiếu sáng.
    • Đóng điện Aptomat tổng kiểm tra điện áp nguồn từng pha bằng vôn kế.

    13. Kiểm tra tổng thể công trình

    • Sau tất cả các bước dựng cột, lắp dây điện, lắp tủ điện chiếu sáng, lắp đặt cọc tiếp địa chiếu sáng thì việc cuối cùng bạn cần làm đó là kiểm tra chất lượng thi công để nghiệm thu công trình và bàn giao cho khách hàng. Hệ thống đèn chiếu sáng trước khi đưa ra lắp dựng phải được xông điện kiểm tra thử.
    • Nếu trong quá trình nghiệm thu, chất lượng thi công cột đèn chiếu sáng ở khâu nào không đạt tiêu chuẩn thì phải nhanh chóng cho khắc phục. Hạn chế tối đa hậu quả. Đưa đến cho khách hàng chất lượng thi công cột đèn chiếu sáng chất lượng cao.

    14. Bản vẽ biện pháp thi công cột đèn chiếu sáng

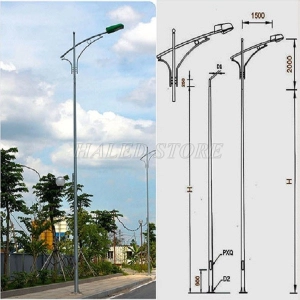

    Bản vẽ cột đèn chiếu sáng

    Bản vẽ cột đèn chiếu sáng

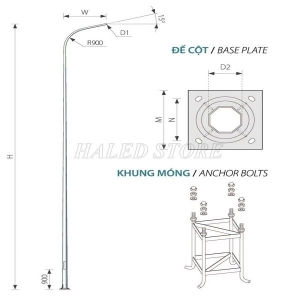

    Thiết kế khung và bản vẽ móng cột đèn chiếu sáng

    Thiết kế khung và bản vẽ móng cột đèn chiếu sáng



    Thiết kế móng cột đèn chiếu sáng

    Thiết kế móng cột đèn chiếu sáng

    Trên đây là thông tin về 14 biện pháp thi công cột đèn chiếu sáng chuẩn hiện đại nhất 2022. Hy vọng quý khách hàng có thể lựa chọn tốt và tối ưu nhất cho công trình thi công của mình. Để được giải đáp và hướng dẫn lắp đặt từ A đến Z, liên hệ ngay Hotline của công ty HALED STORE 0332.599.699
