Bóc tách cấu tạo bóng đèn led 1m2/đèn tuýp LED chi tiết 2022

Nội dung

    Tất cả thông tin về cấu tạo đèn tuýp led, cách lắp đặt đều có trong bài viết Bóc tách cấu tạo bóng đèn led 1m2/đèn tuýp LED chi tiết 2022 dưới đây.

    1. Đèn tuýp LED 1m2 là gì?

    • Là đèn chiếu sáng dạng hình ống sử dụng công nghệ LED tạo nguồn sáng tuyệt vời.
    • Hình dáng bên ngoài giống bóng đèn huỳnh quang nhưng công suất hơn hẳn.

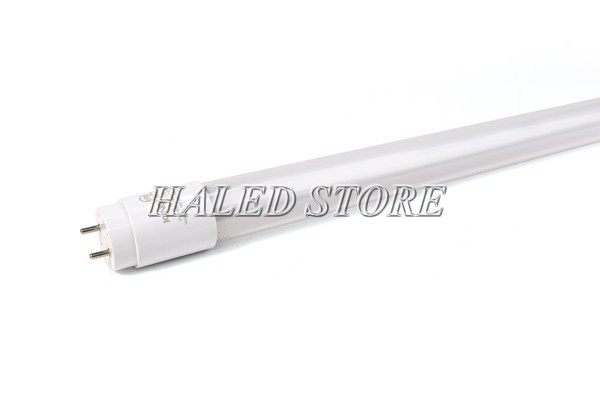

    Bóng đèn tuýp LED 1m2

    Bóng đèn tuýp LED 1m2

    2. Cấu tạo bóng tuýp LED/cấu tạo bóng đèn led 1m2

    2.1 Cấu tạo chip đèn LED 1m2

    • Chip đèn LED 1m2 là bộ phận cực kỳ quan trọng của đèn.
    • Đèn tuýp led 1m2 sử dụng chip SMD với công nghệ cao, tản nhiệt tốt, tỏa ra ánh sáng dịu nhẹ cho người sử dụng đặc biệt tuổi thọ đèn lên đến 65000 giờ chiếu sáng.

    2.2 Cấu tạo bộ nguồn đèn LED 1m2

    • Bộ nguồn đèn(Driver) là bộ chuyển đổi dòng điện đầu vào(220VAC) thành dòng điện phù hợp với chip LED.
    • Tăng tính ổn định cho đèn và tiết kiệm tối đa điện năng tiêu thụ.

    2.3 Cấu tạo mạch in/mạch điện tử

    Là bộ phận quyết định của bóng đèn. Nhiệm vụ mạch in/mạch điện tử của đèn là dẫn cho chip LED hoạt động. Bên cạnh đó còn có nhiệm vụ tản nhiệt cho đèn hoạt động tốt.

    2.4 Cấu tạo vỏ đèn tuýp LED

    Cấu tạo vỏ đèn tuýp led từ 3 chất liệu:

    • Làm từ tấm mica cao cấp với khả năng chịu nhiệt tốt, chống chói mắt, thân thiện môi trường.
    • Làm bằng nhựa PC xuyên sáng, chịu được nhiệt độ cao, cách điện và chống cháy nổ. Đây là chất liệu được nhiều người sử dụng vì tính thẩm mỹ, chống chói mắt, phân bố ánh sáng đều.
    • Làm bằng thủy tinh: hiện nay người dùng đang chuyển sang nhựa hoặc tổng hợp nguyên khối để đảm bảo độ bền và an toàn.

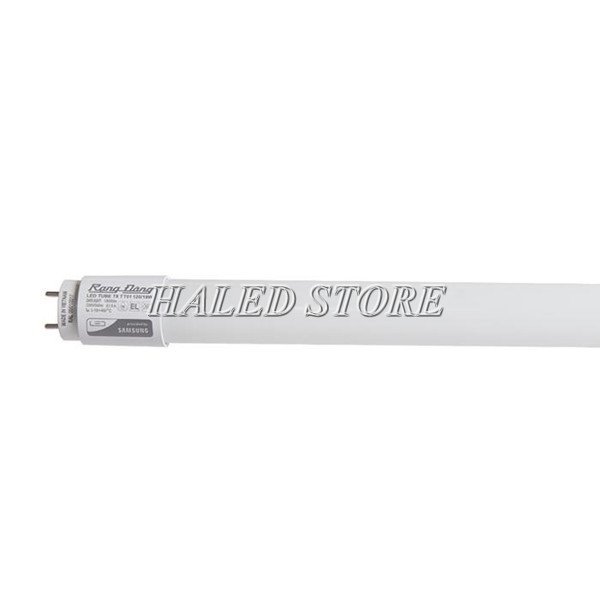

    Đèn tuýp LED thủy tinh

    Đèn tuýp LED thủy tinh

    3. Sơ đồ mạch điện đèn LED 1m2

    • Mạch đèn LED bao gồm: dây đấu nối, bộ nguồn, bộ điều khiển,.. kết nối với nhau tạo thành sợ đồ.
    • Sơ đồ mạch điện đèn LED 1m2 gồm 5 khối cơ bản:
      • Khối 1: chỉnh lưu, cấu tạo từ 4 diot với nhiệm vụ chuyển đổi dòng điện xoay chiều thành dòng điện 1 chiều.
      • Khối 2: điều khiển-đóng cắt. Gồm 2 bộ phận chính: IC: Biến dòng điện đầu vào thành dòng điện dao động theo tần số nhất định. MOSFET: đóng cắt mạch liên tục để tạo xung khi nhận điện từ IC.
      • Khối 3: Cơ cấu dập xung kim. Loại bỏ các xung kim, hạn chế điện áp tăng vọt.
      • Khối 4: Biến áp chức năng hạ điện áp cho nguồn LED và chip LED.
      • Khối 5: Tụ lọc đầu ra. Khi dòng điện 220v đi qua sẽ xoay chiều để chuyển thành dòng điện phù hợp phát sáng.

    4. Cách đấu đèn LED 1m2

    Cách đấu bóng đèn led 1m2 phải thực hiện theo các bước và sơ đồ dưới đây:

    4.1 Chuẩn bị dụng cụ đấu nối đèn tuýp LED

    Công cụ đấu nối đèn tuýp LED bạn cần chuẩn bị bao gồm:

    • Bóng đèn tuýp có công suất phù hợp để thay
    • Thang chữ A
    • Bút thử điện, tua vít, kìm,...
    Công cụ đấu nối đèn tuýp LED

    Công cụ đấu nối đèn tuýp LED

    4.2 5 bước đấu nối bóng đèn tuýp LED

    • B1: Kiểm tra ngắt nguồn điện. Để tránh sự cố điện khi đấu đèn.
    • B2: Tháo vỏ máng đèn, dùng tua vít tháo bỏ ốc tại chấn lưu và tắc te.
    • B3: Nối dây đèn từ driver vào 2 cực đai chân máng đèn.
    • B4: Lắp máng đèn sau đó lắp đèn chính xác.
    • B5: Kiểm tra đèn đã hoạt động.

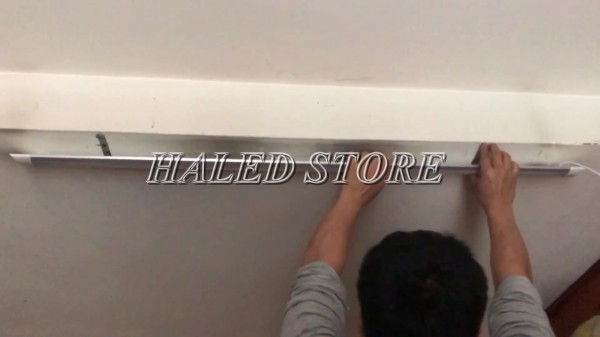

    Lắp đặt đèn tuýp LED 1m2

    Lắp đặt đèn tuýp LED 1m2

    Bài viết Bóc tách cấu tạo bóng đèn led 1m2/đèn tuýp LED chi tiết 2022 trên hy vọng cung cấp cho bạn đầy đủ thông tin về cấu tạo cũng như lắp đặt đèn tuýp LED.
