Bộ tiêu chuẩn đèn chiếu sáng đường phố đầy đủ nhất 2023

24/03/2023 1091 lượt xem

Nội dung

Tiêu chuẩn đèn chiếu sáng đường phố năm 2023 đề ra để đảm bảo cho việc cung cấp đủ ánh sáng đường phố ổn định trong quá trình thi công hệ thống chiếu sáng. Hãy cùng chúng tôi tìm hiểu thêm về các tiêu chuẩn của đèn led chiếu sáng qua bài viết dưới đây nhé..

1. Phạm vi áp dụng tiêu chuẩn chiếu sáng đường phố

Quy định của phạm vi đưa ra nhằm áp dụng để tính toán thiết kế, giám sát và đánh giá được chất lượng của các công trình xây dựng hệ thống chiếu sáng, các địa điểm áp dụng gồm:

Các công trình giao thông công cộng ngoài trời như đường, cầu, đường dành cho người đi bộ, nằm bên ngoài khu vực trường học, bệnh viện, trung tâm thương mại, hội chợ, triển lãm và trụ sở.
Công trình kiến trúc công viên và vườn hoa.
Các công trình kiến trúc, tượng đài, đài phun nước.
Các khu vực thể dục thể thao ngoài trời.
Hệ thống chiếu sáng đường phố đèn đường.

Phạm vi áp dụng tiêu chuẩn chiếu sáng đường phố

Quý khách hàng tham khảo thêm mẫu đèn đường đạt tiêu chuẩn chiếu sáng đường phố:

2. Hệ thống tiêu chuẩn liên quan

Tiêu chuẩn chiếu sáng đường phố được xây dựng dựa trên nhiều tiêu chuẩn quốc tế và trong nước, bao gồm:

TCVN 4400: 57 – Kỹ thuật chiếu sáng – Thuật ngữ và định nghĩa.
TCXD 104: 1983 – Quy phạm thiết kế kỹ thuật đường, đường phố quảng trường đô thị.
11 TCN 19: 1984 – Quy phạm trang bị điện, hệ thống đường dây dẫn điện.
TCVN 5828: 1984 – Đèn chiếu sáng đường phố – Yêu cầu kỹ thuật.
TCVN 4086: 1985 – Quy phạm an toàn lưới điện trong xây dựng.
TCVN 4756:1989 – Tiêu chuẩn kỹ thuật về nối đất và nối không các thiết bị điện.
Tiêu chuẩn quốc gia TCVN 10885-2-1-2015 tương đương
Tiêu chuẩn IEC 62722-2-1:2014 về tính năng đèn điện chiếu sáng.
Tiêu chuẩn TCVN 8789: Hệ thống chiếu sáng đường phố

3. Yêu cầu độ sáng trong đường phố

Để đảm bảo an toàn giao thông và không gian sống thoải mái, tiêu chuẩn đặt ra yêu cầu về độ sáng trong đường phố dựa trên mục đích sử dụng, đặc điểm khu vực và mức độ an toàn cần thiết:

Chiếu sáng đảm bảo tính dẫn hướng
Sử dụng đèn có nhiệt độ màu 4000k, 5000k, 6500k
Đèn chiếu sáng phải đạt tiêu chuẩn IP66; Khả năng chống sét 10KV.
Được thiết kế hệ thống điều khiển, để giám sát quá trình hoạt động của đèn.
Tiêu chuẩn về tuổi thọ đèn led trong khoảng 50.000 giờ đến 65.000 giờ
Tiêu chuẩn chỉ số hoàn màu CRI >80

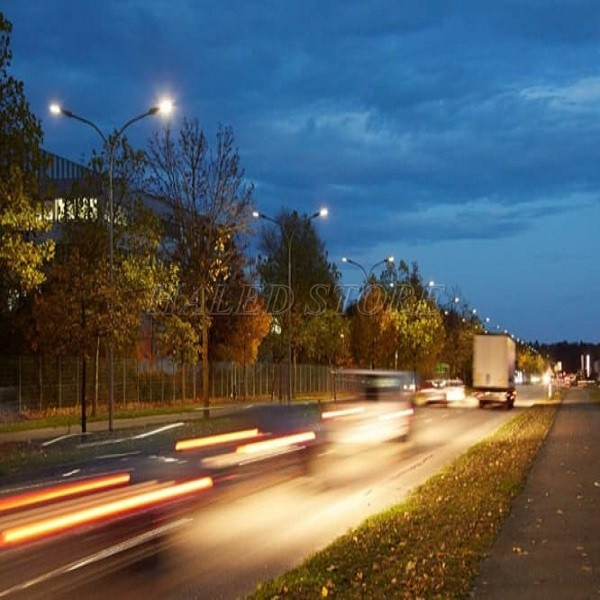

Yêu cầu độ sáng đường phố

4. Yêu cầu kỹ thuật

Mỗi loại đường phố sẽ có các tiêu chuẩn chiếu sáng đường phố riêng biệt. Trong bảng dưới đây, chúng tôi sẽ cung cấp thông tin về việc phân loại các đường và yêu cầu kỹ thuật đối với từng loại đường.

4.1 Yêu cầu độ sáng theo khu vực chiếu sáng

Loại đường phố, quảng trường	Cấp đường đô thị	Chức năng chính của đường, phố, quảng trường	Tốc độ tính toán (km/h)	Cấp chiếu sáng
Đường phố cấp đô thị	Đường cao tốc	Xe chạy tốc độ cao, giữa các khu đô thị loại I, giữa các đô thị, các điểm dân cư trong hệ thống chùm đô thị. Tổ chức giao thông khác độ cao.	120	A
	Đường cấp I	Giao thông liên tục liên hệ giữa các khu nhà ở,công nghiệp và các khu trung tâm công cộng với đường	100	A
	Đường phố cấp II	Giao thông có điều khiển liên hệ trong phạm vi đô thị giữa các khu nhà ở, khu công nghiệp, trung tâm công cộng nối với đường phố chính cấp I. Tổ chức giao nhau khác cấp độ.	80	A
Cấp khu vực	Đường khu vực	Liên hệ trong giới hạn của nhà ở, nối với đường phố chính cấp đô thị.	80	B
Cấp khu vực	Đường vận tải	Vận chuyển hàng công nghiệp vật liệu xây dựng ngoài khu dân dụng, khu công nghiệp, khu kho tàng bến bãi.	80	B
Đường nội bộ	Đường khu nhà ở	Liên hệ giữa các tiểu khu, nhóm nhà với đường khu vực (không có giao thông công cộng).	60	C
Đường nội bộ	Đường công nghiệp và kho tàng	Chuyên chở hàng công nghiệp, vật liệu xây dựng trong giới hạn khu công nghiệp, kho tàng, nối ra đường vận tải và các đường khác.	60	C
Quảng trường		Quảng trường chính thành phố.		A
		Quảng trường chính thành phố.		A
		Quảng trường chính thành phố.		A
		Quảng trường chính thành phố.		A
		Quảng trường chính thành phố.

4.2 Yêu cầu độ rọi trung bình các khu vực

Tính trị số độ chói trung bình và độ rọi trung bình thông qua số lượng xe lưu thông

Dựa trên tiêu chuẩn chiếu sáng đường phố, mỗi cấp độ chiếu sáng sẽ có những yêu cầu khác nhau về độ rọi và độ chói. Để biết thông số độ chói và độ rọi trung bình cho lưu lượng xe di chuyển trên các đường phố, vui lòng xem bảng dưới đây:

Cấp	Lưu lượng xe lớn nhất trong thời gian có chiếu sáng (xe/h)	Độ chói trung bình trên mặt đường (Cd/m2)	Độ rọi trung bình trên mặt đường (LX)
A	Từ 3.000 trở lên Từ 1.000-dưới 3.000 Từ 500-dưới 1.000 Dưới 500	1,6 1,2 1,0 0,8
B	Từ 2.000 trở lên Từ 1.000-dưới 2.000 Từ 5.00-dưới 1.000 Từ 200-dưới 500 Dưới 200	1,2 1,0 0,8 0,6 0,4
C	Trên 500 Dưới 500	0,6 0,4	12 8
D		0,2÷0,4	5÷8

Tính trị số độ chói trung bình và độ rọi trung bình thông qua tính chất của đèn chiếu sáng

Đối với đường cấp C và cấp D, độ cao treo đèn thấp nhất so với mặt đường không được nhỏ hơn quy định trong biểu bảng dưới đây.

TT	Tính chất của đèn	Tổng quang thông lớn nhất của các loại bóng đèn được treo lên cột (LM)	Độ cao treo đèn thấp nhất
			Bóng đèn nung sáng	Bóng đèn phóng điện
1	Đèn âm ánh sáng tán xạ	Từ 6.000 trở lên Dưới 6.000	3,0 4,0	3,0 4,0
2	Đèn có phân bố ánh sáng bán rộng	Dưới 5.000 Từ 5.000-10.000 Trên 10.000-20.000 Trên 20.000-30.000 Trên 30.000-40.000 Trên 40.000	7,0 8,0 9,0
3	Đèn có phân bố ánh sáng rộng	Dưới 5.000 Từ 5000-10.000 Từ 10.000-20.000 Trên 20.000-30.000 Trên 30.000-40.000 Trên 40.000

Đối với các đường có tốc độ di chuyển nhanh: Khi chiếu sáng trên các tuyến đường vận chuyển tốc độ cao, cần tạo ra vùng đệm với độ chói giảm dần từ 100-150m ở điểm kết thúc, bằng cách giảm công suất bóng đèn hoặc loại bỏ một pha (trong trường hợp đường có đèn bố trí hai bên).

4.3 Yêu cầu kết cấu và độ an toàn trong hệ thống chiếu sáng

Tiêu chuẩn chiếu sáng đường phố cũng quy định về các yếu tố kỹ thuật liên quan đến kết cấu và độ an toàn của hệ thống chiếu sáng, bao gồm:

Cấp bảo vệ

Các sản phẩm dùng để chiếu sáng đường phố cần đảm bảo đạt tiêu chuẩn chiếu sáng và tuân thủ các nguyên tắc về cấp bảo vệ của sản phẩm:

Cấp bảo vệ điện là thông số thể hiện khả năng cách điện và chống giật của thiết bị, dựa trên tiêu chuẩn IEC 61140 của Ủy ban Kỹ thuật Điện Quốc tế.
Tất cả các thiết bị điện và chiếu sáng trong hệ thống chiếu sáng đường phố và quảng trường cần có cấp cách điện I và II.

Chỉ số IP

Để đảm bảo hoạt động lâu dài và an toàn, đèn dùng cho chiếu sáng đường phố và quảng trường cần tuân thủ TCVN 5825: 1994 "đèn chiếu sáng đường phố" "yêu cầu kỹ thuật chung" và đạt cấp bảo vệ IP tối thiểu theo quy định trong bảng sau:

TT	Nơi sử dụng	Cấp bảo vệ tối thiểu
1	Môi trường ít bị ô nhiễm, ít bụi và không ăn mòn	22
2	Môi trường có mức ô nhiễm trung bình, bụi và ăn mòn trung bình.	44
3	Môi trường bị ô nhiễm ăn mòn nặng	Phần quang học: 54 Các phần khác: 44
4	Đèn đặt dưới độ cao 3m	44
5	Trong hầm, thành cầu	55

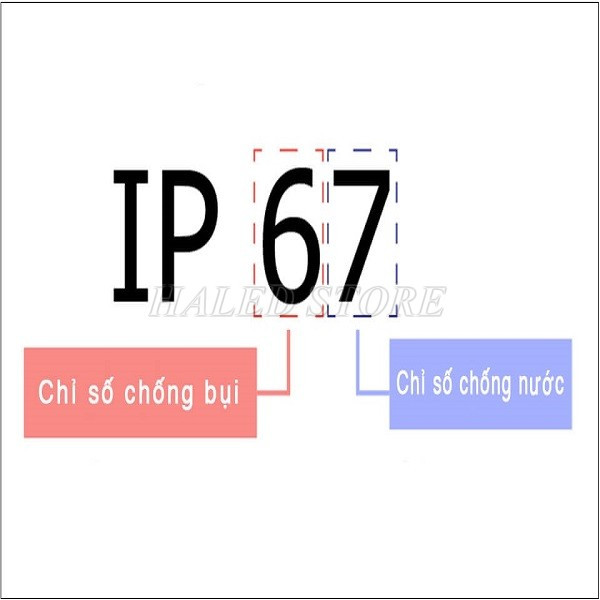

Chỉ số IP

Lưới điện an toàn

Các hệ thống chiếu sáng đường phố cần thực hiện ba yêu cầu sau:

Yêu cầu 1: Sử dụng đồng bộ hệ thống lưới điện 3 pha có trung tính nối đất 380v/200V để cung cấp nguồn.
Yêu cầu 2: Lắp đặt theo phương pháp tiêu chuẩn 11 TCN 19-84, quy phạm trang bị – hệ thống đường dẫn điện.
Yêu cầu 3: Chọn tiết diện dây dẫn điện dựa trên ba yếu tố: công suất đèn, vị trí trạm cấp nguồn, và tổn hao điện áp không vượt quá 5% cho đèn ở vị trí xa nhất.

Điều khiển chiếu sáng

Hệ thống điều khiển chiếu sáng bao gồm hệ thống điều khiển đơn (như rơ le thời gian, tế bào quang điện) và hệ thống điều khiển từ trung tâm (phát tín hiệu). Các hệ thống này phải đảm bảo chức năng:

Ra lệnh đóng cắt hệ thống chiếu sáng.
Điều khiển chiếu sáng (tắt một số đèn).
Có khả năng điều khiển thủ công.

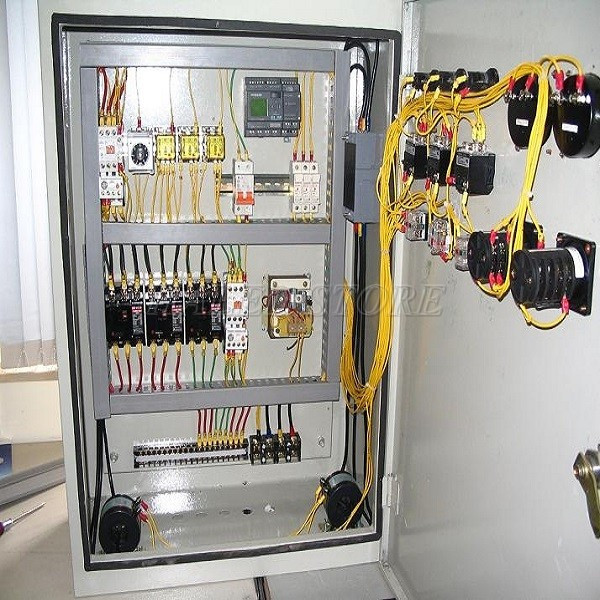

Tủ điều khiển điện chiếu sáng

5. Phương pháp tính toán chiếu sáng đường phố

5.1 Công thức tính toán thiết kế chiếu sáng đường phố

Độ rọi cho ta biết được chỉ số quang thông trên một đơn vị diện tích bề mặt đang được chiếu sáng.
Công thức tính độ rọi = (Công suất đèn x Độ chói x Số lần sử dụng) / Diện tích chiếu sáng. Đơn vị độ rọi: Lumens / m2 = Lux.

5.2 Thiết kế chiếu sáng đường phố Dialux

DIAlux là một phần mềm chiếu sáng độc lập và miễn phí, giúp người dùng tính toán chiếu sáng dựa trên tiêu chuẩn chiếu sáng châu Âu.
Phần mềm này được áp dụng để tính toán chiếu sáng cho các không gian trong nhà, ngoài trời và đường phố khác nhau.

Phần mềm cung cấp nhiều phương án cho bộ đèn chiếu sáng

DIALux cho phép người sử dụng truy cập các trang web khác nhau để nhập các bộ đèn và tải các tệp bản vẽ vào chương trình làm việc trong không gian 3D.
Chức năng chèn tệp CAD vào DIALux.
DIALux cho phép người dùng chèn thêm nhiều đối tượng khác vào hệ thống chiếu sáng để đảm bảo tính toán chính xác nhất.

Trên đây là các thông tin quan trọng về tiêu chuẩn đèn đường chiếu sáng đường phố. Để đạt được hiệu quả chiếu sáng tối ưu bạn cần nắm vững các tiêu chuẩn và sử dụng phần mềm chuyên dụng như Dialux để hỗ trợ quá trình thiết kế. Nếu có bất kỳ thắc mắc nào, hay gặp khó khăn gì khi lắp đặt hệ thống chiếu sáng đường phố thì liên hệ ngay 0332 599 699 để được tư vấn.
