Nguyên lý - cấu tạo chấn lưu điện tử là gì? Xem Ngay

Bạn thắc mắc về chấn lưu điện tử là gì? Cấu tạo, nguyên lý hoạt động của chấn lưu điện tử ra sao. Tất cả sẽ có trong nội dung bài viết dưới đây.

1. Chấn lưu điện tử là gì?

• Chấn lưu điện tử hay còn gọi là tăng phô là thiết bị dùng để giới hạn dòng điện chạy trong mạch điện.
• Tăng phô được sử dụng cho rất nhiều loại đèn, điển hình nhất được lắp đặt cho đèn huỳnh quang.

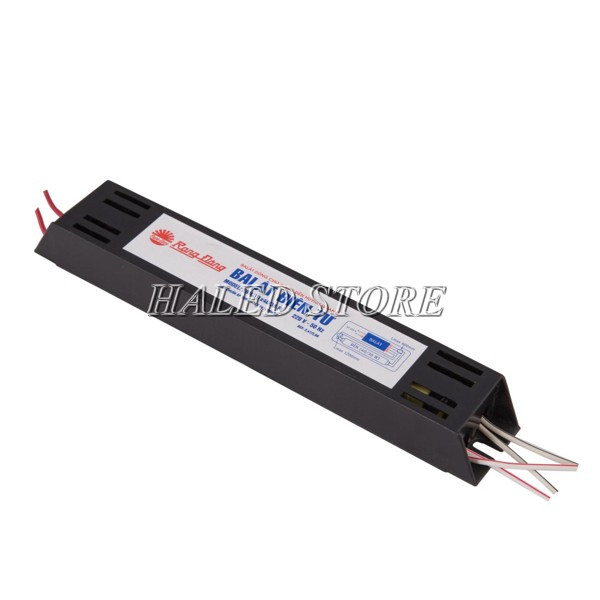

Hình ảnh chấn lưu điện tử trên thực tế

2. Phân loại chấn lưu điện tử

• Chấn lưu điện tử kiểu cuộn và lõi tiêu chuẩn: giúp khởi động và duy trì hoạt động của bóng đèn, có tuổi thọ như bóng đèn. Cuộn và lõi chấn lưu có chức năng hạn chế dòng điện (hay còn gọi là cuộn cảm). Giữa những lớp dây đồng hoặc nhôm còn tẩm lớp nhựa cách điện có tác dụng giúp chấn lưu khỏi hỏng hóc, chập cháy khi hoạt động tỏa ra lượng nhiệt khá lớn.
• Chấn lưu kiểu cuộn lõi hiệu suất cao có cấu tạo tương tự như kiểu tiêu chuẩn nhưng thay thế dây nhôm bằng dây đồng và lá sắt từ thay bằng lá sắt thép chất lượng cao làm tăng 10 % hiệu suất.
• Chấn lưu lai hay còn gọi là chấn lưu cắt điện cực là loại kết hợp những đặc trưng của khởi động và làm việc của chấn lưu sắt từ với bản mạch điện tử có tác dụng tiết kiệm năng lượng tạo ra nhiều loại đèn có cách khởi động khác nhau

3. Cấu tạo chấn lưu điện tử

• Cấu tạo bên trong chấn lưu điện tử gồm có: cuộn dây, lõi tụ, hộp sắt, bản mạch điện tử.
• Cuộn dây: dùng để chặn dòng điện cao tần trong mạch điện.
• Lõi tụ hoạt động trên nguyên lý nạp và phóng dòng điện.
• Hộp sắt: chứa các bộ phận linh kiện điện tử.
• Bản mạch điện tử dùng để dẫn dòng điện.

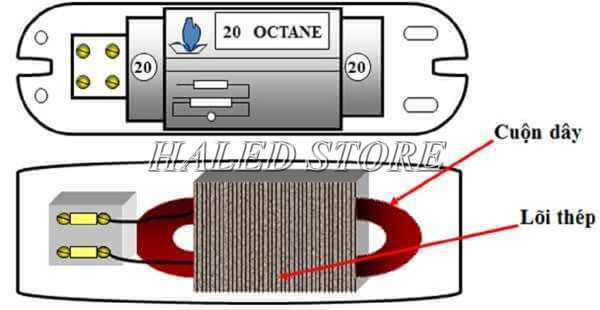

Cấu tạo chấn lưu điện tử

4. Chấn lưu điện tử thường được đặt trong bộ phận nào?

• Chấn lưu thường được đặt trong đuôi đèn của các loại đèn HID, đèn huỳnh quang.
• Thiết kế chấn lưu nhỏ gọn, lắp đặt không tốn nhiều diện tích

5. Nguyên tắc hoạt động của chấn lưu điện tử là gì?

Nguyên lý làm việc của bộ tăng giảm áp điện tử của hệ thống cần phải đảm bảo các tiêu chuẩn cơ bản, bao gồm:

• Năng lượng phát sáng phải tiêu chuẩn 14.000/1200mm.
• Hiệu suất phát sáng của đèn >90%.
• Lắp đặt ấm siêu tốc điện tử cần đảm bảo nhiệt độ hoạt động bình thường của tăng phô điện tử không vượt quá 55 độ C giúp hệ thống mạch hoạt động ổn định, không gây chập mạch , quá tải.

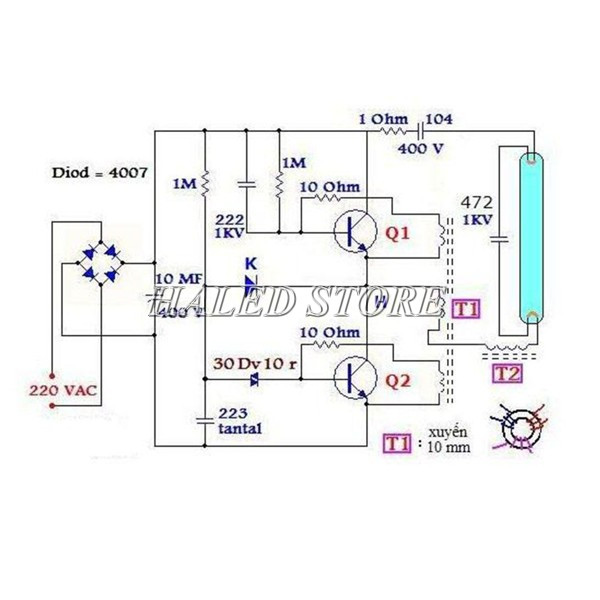

Nguyên lý hoạt động của tăng phô

6. Công dụng của chấn lưu điện tử là gì?

Công dụng của chấn lưu như sau:

• Kiểm soát, hạn chế dòng điện áp cao tránh hỏng đèn
• Khi khởi động đèn cần điện thế lớn hơn làm việc nên chấn lưu có tác dụng cung cấp cho đèn điện thế khởi động chính xác và nhanh chóng nhất.
• Điện thế nguồn 220v quá lớn sẽ làm hỏng đèn ngay khi khởi động nên phải thông qua chấn lưu biến dòng điện này thành điện năng đèn có thể dùng được.
• Để biết thêm chi tiết từng bộ phận cấu tạo trong chấn lưu sẽ có nhiệm vụ gì, bạn đọc có thể tham khảo thêm ở bài viết Chấn lưu có tác dụng gì?

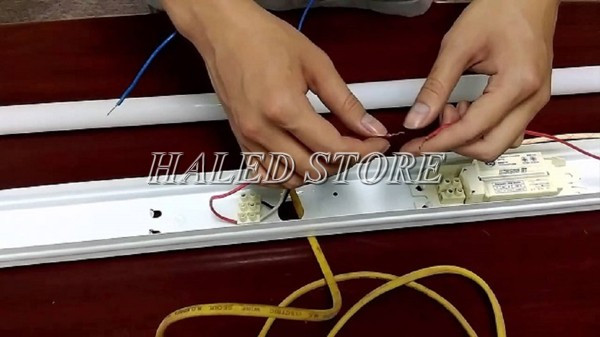

Lắp đặt chấn lưu điện tử cho đèn huỳnh quang

Xem cách đấu nối chấn lưu điện tử đèn huỳnh quang và tuýp led tại đây: Hướng dẫn đấu nối chấn lưu điện tử đèn huỳnh quang - đèn tuýp LED

7. Ưu - nhược điểm của chấn lưu điện tử

7.1 Ưu điểm

• Lắp đặt nhanh chóng, tiện lợi, dễ sử dụng. Sản phẩm được thiết kế và sản xuất với dạng chuẩn có các đầu nối được làm với dạng ốc siết rất đơn giản và dễ dàng trong quá trình lắp đặt và sử dụng.
• Chấn lưu điên tử sẽ có tuổi thọ cao hơn so với các loại chấn lưu cũ trước đây
• Giá thành rẻ, dễ dàng tìm mua ở nhiều cửa hàng bán thiết bị chiếu sáng.
• Sản phẩm đáp ứng các tiêu chuẩn chất lượng của Quốc tế như độ an toàn (EN 60922), chất lượng (ISO 9001) và tiêu chuẩn về môi trường (ISO I4001)

7.2 Nhược điểm

• Chấn lưu điện tử có tuổi thọ thấp hơn so với LED driver được dùng trong các mẫu đèn LED hiện đại ngày này
• Thời gian khởi động rất lâu
• Nhược điểm lớn nhất của loại chấn lưu này đó là tiêu thụ nhiều điện năng, gây lãng phí điện năng, chi phí tiền điện hàng tháng lớn.

8. So sánh nguồn đèn LED và chấn lưu điện tử đèn huỳnh quang

8.1 Chấn lưu đèn LED là gì

• Chấn lưu đèn LED chính là nguồn LED hay LED Driver
• Bộ phận này giúp đảm bảo điện áp ổn định cho đèn hoạt động bền bỉ, lâu dài.

8.2 So sánh nguồn đèn LED và chấn lưu đèn huỳnh quang

9. Cách chọn chấn lưu điện tử chất lượng cao

• Lựa chọn chấn lưu có chất lượng tốt, đạt những tiêu chuẩn sau: Tuổi thọ 12.000 giờ, có hệ số công suất cao, hở mạch cũng như dự nhiệt và có bảo vệ quá tải.
• Kiểm tra công suất của đèn để lựa chọn chấn lưu phù hợp.
• Bạn cũng có thể chuyển sang đèn năng lượng mặt trời nếu không rành về điện hay không thích kiểm tra chấn lưu thường xuyên. Loại đèn này không sử dụng chấn lưu hay tắc te bởi chúng không hoạt động dựa trên dòng điện.

Xem thêm: 5 cách kiểm tra chấn lưu đèn cao áp

10. Có nên sử dụng đèn sử dùng chấn lưu không?

• Việc quyết định có nên sử dụng đèn dùng chấn lưu hay đèn LED sử dụng nguồn LED còn  tùy thuộc vào điều kiện kinh tế cũng như nhu cầu sử dụng.
• Với những phân tích về sự khác nhau giữa 2 loại này, khách hàng có thể dễ dàng lựa chọn được loại phù hợp.
• Tuy nhiên, để đánh giá loại nào mang lại hiệu quả và nhiều giá trị hơn chúng tôi khuyên bạn nên lựa chọn nguồn LED dùng cho các loại đèn LED thay vì sử dụng chấn lưu điện tử dùng cho bóng đèn huỳnh quang.
• Sử dụng nguồn LED giúp tiết kiệm điện, giảm chi phí và có độ bền cao hơn. Đặc biệt nguồn LED giúp đảm bảo điện áp ổn định hơn, chuyển dòng điện xoay chiều về dòng điện 1 chiều và giúp đèn hoạt động bền bỉ lâu dài nhất.

Tất cả thông tin của chấn lưu điện tử là gì, nguyên lý và lựa chọn đã đề cập trong bài Nguyên lý - cấu tạo chấn lưu điện tử là gì? Xem Ngay, hy vọng cung cấp cho bạn kiến thức cần thiết.
