Cấu tạo đèn LED của 11 loại đèn phổ biến khác nhau như thế nào?

Nội dung

    Cấu tạo của đèn LED thường sẽ khác nhau tùy theo dòng đèn, nhà sản xuất. Khi mua đèn người mua không thể nhìn thấy cấu tạo bên trong. Điều này khiến nhiều người băn khoăn không biết đèn đó có đảm bảo chất lượng linh kiện hay không. Vậy các loại đèn thường có cấu tạo như thế nào? Xem ngay chi tiết trong bài viết của công ty đèn LED với thông tin đầy đủ từ A - Z.

    1. LED là gì? Nguyên lý làm việc của đèn LED

    1.1 LED là gì? LED ảnh hưởng gì tới cấu tạo đèn LED

    • LED là các diode có khả năng phát ra ánh sáng hay tia hồng ngoại, tia tử ngoại.
    • LED là từ viết tắt của Light Emitting Diode.

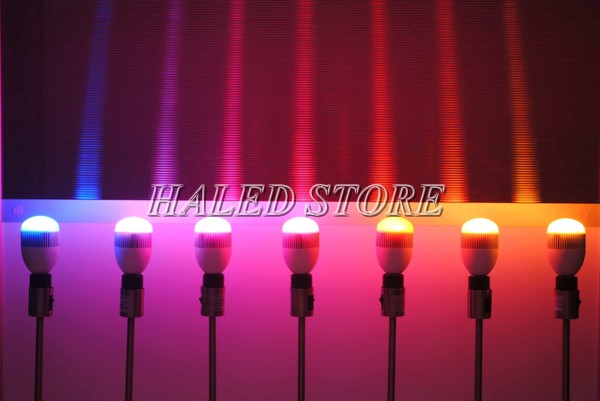

    LED là gì? Tại Sao LED được dùng trong cấu tạo đèn

    LED là gì? Tại Sao LED được dùng trong cấu tạo đèn

    • LED được cấu tạo từ một khối bán dẫn loại p ghép với một khối bán dẫn loại
    • Công nghệ LED ảnh hưởng trực tiếp đến mạch in bộ đèn, bộ phận tản nhiệt, bộ nguồn cung cấp và vỏ đèn.

    1.2 Nguyên lý làm việc của đèn LED

    • Đèn LED hoạt động dựa trên công nghệ bán dẫn.
    • Khối bán dẫn loại P chứa nhiều lỗ trống tự do mang điện tích (+) và khi ghép với khối bán dẫn N thì các lỗ trống này chuyển động khuếch tán sang khối N.
    • Khối P sẽ nhận thêm điện tích âm do khối N chuyển sáng.
    • Trong khi khối N lại thiếu điện tử và thừa lỗ trống thì khối P lại thiếu lỗ trống và thừa lượng tử.

    Nguyên lý hoạt động của đèn LED

    Nguyên lý hoạt động của đèn LED

    • Ở biên giới 2 bên mặt tiếp giáp, một số điện tử bị lỗ trống thu hút và tiến lại gần nhau kết hợp thành các nguyên tử trung hòa.
    • Đây là quá trình giải phóng năng lượng dưới dạng ánh sáng.
    • Tùy mức năng lượng giải phóng cao hay thấp, đèn LED sẽ có màu sắc khác nhau.

    2. Cấu tạo của đèn LED chung

    2.1 Chip LED

    • Đây là thành phần đóng vai trò quan trọng nhất đối với đèn LED.
    • Chip LED là bộ phận giúp đèn phát ra ánh sáng.
    • Một đèn LED sử dụng lâu bền, cho nguồn ánh sáng tốt đều phụ thuộc vào chất lượng của chip LED.

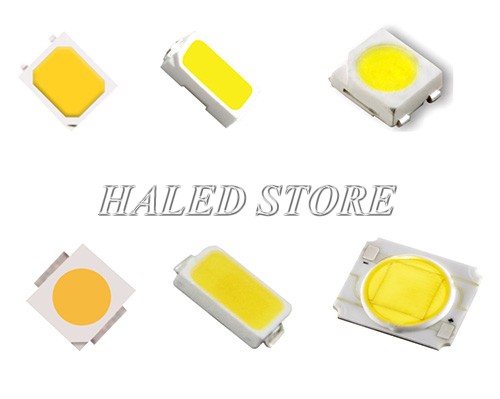

    Chip LED của đèn

    Chip LED được sử dụng phổ biến cho đèn LED

    2.2 Nguồn LED

    • Nguồn LED hay còn được gọi là Driver LED, là bộ phận chuyển đổi điện áp cho đèn.
    • Sử dụng các loại nguồn LED từ các thương hiệu uy tín trên thị trường, dòng điện hoạt động ổn định sẽ tốt cho đèn LED khi sử dụng.
    • Nguồn LED cần có hệ số công suất cao, có IC và bộ phận bảo vệ để ngắt mạch khi quá tải.
    • Nên chọn nguồn LED đến từ những thương hiệu như Philips, Meanwell,...

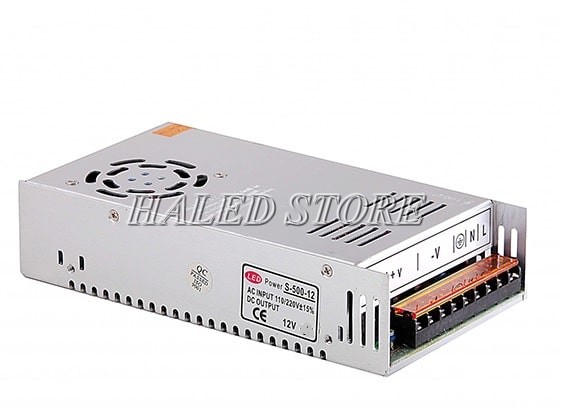

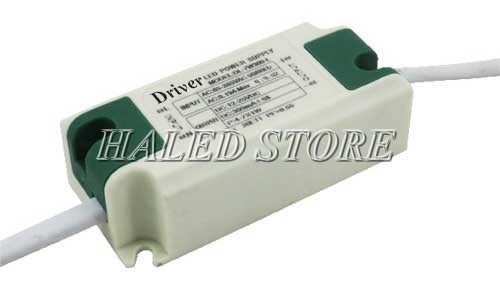

    Nguồn LED dùng cung cấp điện cho bộ đèn

    Nguồn LED dùng cung cấp điện cho bộ đèn

    Tham khảo: Nguồn LED là gì? 11 bộ nguồn LED 5V 12V - 220V bán chạy nhất 2022

    2.3 Thân vỏ đèn

    • Thân vỏ đèn là lớp áo bên ngoài của đèn LED, bảo vệ cho đèn tránh khỏi sự va đập.
    • Ngoài ra, đây cũng là phần được thiết kế gia tăng tính thẩm mỹ cho đèn LED.
    • Thân vỏ đèn thường được làm bằng thép không gỉ hoặc nhôm chất lượng cao.
    • Vỏ đèn cần được thiết kế kín khít, đảm bảo cấp độ bảo vệ IP theo quy định.

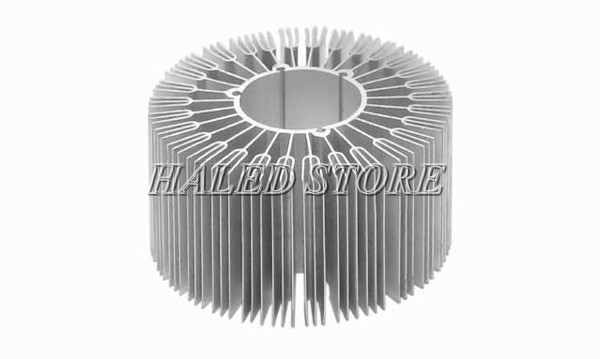

    2.4 Bộ phận tản nhiệt

    • Bộ phận tản nhiệt giúp cho đèn hoạt động ổn định, kéo dài tuổi thọ cho đèn.
    • Ngoài ra đây còn là bộ phận giúp nâng cao hiệu suất phát quang của đèn LED.

    2.5 Mặt đèn

    • Đây là bộ phận sử dụng để gắn chip LED và lớp kính bảo vệ.
    • Mặt đèn giúp bảo vệ chip LED, duy trì khả năng chiếu sáng cho đèn ở mức tốt nhất.
    • Đây cũng là một bộ phận giúp tản một phần nhiệt cho đèn sau thời gian dài sử dụng.

    3. Cấu tạo đèn LED của 11 loại đèn được sử dụng nhiều nhất

    3.1 Cấu tạo đèn LED dây

    • Cấu tạo đèn LED dây gồm chip LED, mạch in bộ đèn, bộ tản nhiệt của bóng LED, bộ nguồn và vỏ đèn.

    Cấu tạo đèn LED dây

    Cấu tạo đèn LED dây

    • Đèn LED dây được tạo nên bởi những thanh chứa các chip  LED nhỏ.
    • Thiết kế trên bề mặt bảng mạch điện tử mềm và được bảo vệ bởi lớp plastic bên ngoài.
    • Một số đèn LED dây có vỏ đúc chịu nắng mưa tốt có thể dùng lắp đặt ngoài trời.

    3.2 Cấu tạo đèn LED 1m2

    • Đèn LED 1m2 gồm có đui đèn, bộ nguồn, lớp vỏ bảo vệ nguồn, thân máng, chip LED và phần vỏ tán quang.

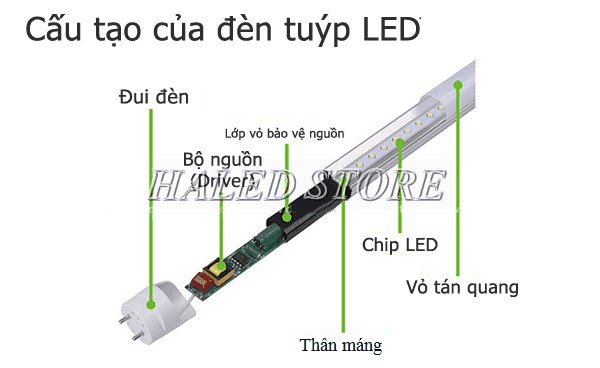

    Cấu tạo đèn LED 1m2

    Cấu tạo đèn LED 1m2

    • Đui đèn giúp cho bóng đèn cố định với máng, thường được làm bằng nhựa chống cháy.
    • Bộ nguồn có chức năng biến đổi điện áp xoay chiều cho chip LED.
    • Lớp vỏ bảo vệ nguồn giúp chống rò rỉ ra thân máng, thường được làm bằng nhựa dẻo ABS.
    • Thân máng có chức năng bảo vệ nguồn và chip LED, được làm bằng vỏ nhôm dày.
    • Chip LED là bộ phận chính giúp đèn phát ra ánh sáng và là phần quyết định tới chất lượng của đèn LED 1m2.
    • Vỏ tán quang hay còn được gọi là chóa tán quang giúp khuếch đại nguồn ánh sáng và chống chói.

    3.3 Cấu tạo đèn LED 3 màu

    • Đèn LED màu có cấu tạo gồm nguồn LED, chip LED, bộ phận tản nhiệt và vỏ đèn.
    • 3 màu sắc chính của đèn là ánh sáng đỏ, xanh lá và màu xanh dương.
    • Đèn LED 3 màu thường được sử dụng trong việc trang trí nhà cửa, sân vườn,…

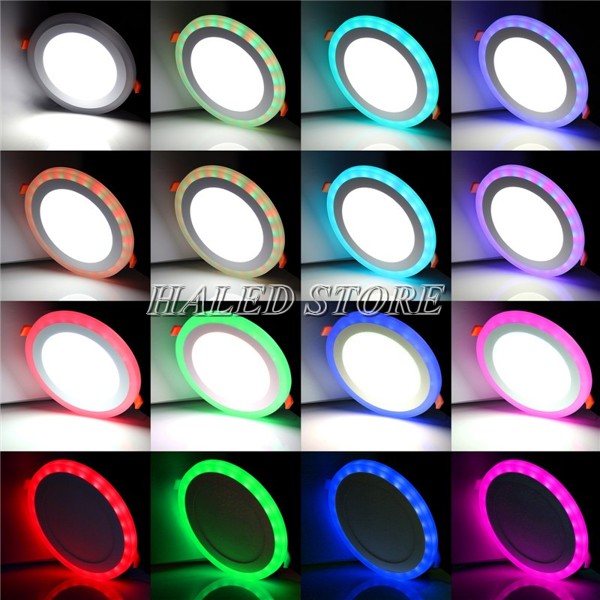

    Cấu tạo đèn LED 3 màu

    Cấu tạo đèn LED 3 màu

    3.4 Cấu tạo đèn LED âm trần

    • Đây là loại đèn có đa dạng về kiểu dáng và mang lại tính thẩm mỹ cao.
    • Cấu tạo đèn LED âm trần bao gồm chip LED, bộ phận tản nhiệt, gương phản xạ và nguồn LED.

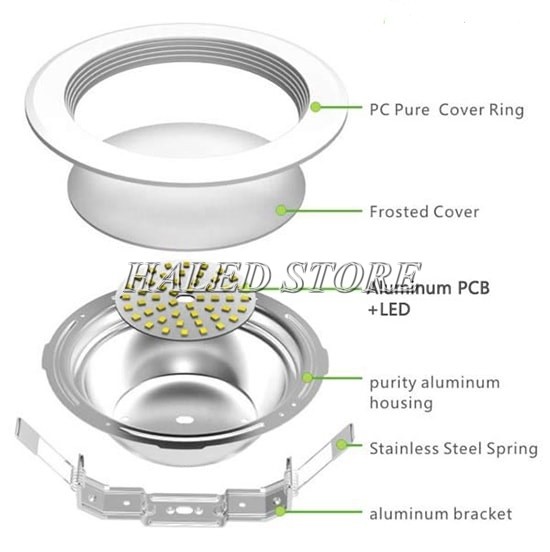

    Cấu tạo đèn LED âm trần

    Cấu tạo đèn LED âm trần

    • Chip LED là bộ phận liên quan trực tiếp tới độ sáng và chất lượng ánh sáng của đèn.
    • Bộ phận tản nhiệt giúp đèn tăng thêm tuổi thọ và đem lại hiệu quả hoạt động tốt hơn.
    • Gương phản xạ được làm bằng Mica cho độ truyền ánh sáng cao.
    • Nguồn LED hay còn được gọi là chấn lưu giúp chuyển đổi nguồn điện xoay chiều sang 1 chiều.

    3.5 Cấu tạo đèn LED  bulb

    • Đèn LED bulb có cấu tạo gồm vỏ bóng, nguồn LED, đĩa nhôm, mạch điều khiển, bộ tản nhiệt và đui đèn.
    • Hình sáng đèn dạng tròn hoặc búp.
    • Đèn LED bulb có đĩa nhôm giúp cố định chip LED để đem lại hiệu quả hoạt động ổn định.
    • Phần đui đèn cố định bóng để đèn hoạt động.
    • Mạch điều khiển được tích hợp bộ kiểm soát thông minh giúp đèn hoạt động tốt hơn.

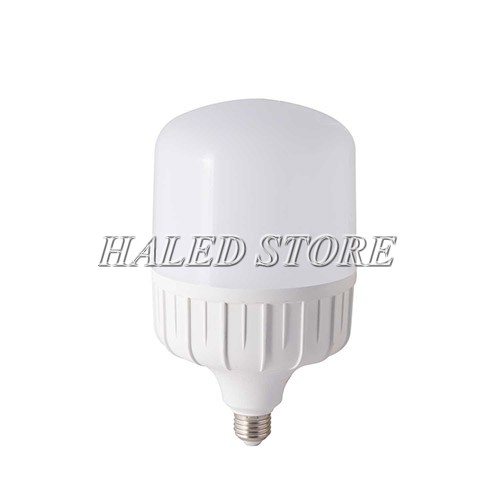

    Cấu tạo đèn LED bulb

    Kiểu dáng của đèn LED bulb

    3.6 Cấu tạo đèn LED pha

    • Đèn LED pha bao gồm 3 bộ phận chính là chip LED, vỏ đèn và bộ nguồn.
    • Ngoài ra, đèn LED pha còn có những thành phần khác như khung đèn, bộ phận tản nhiệt, thanh gắn, gương phản xạ, kính cường lực và dây nguồn.

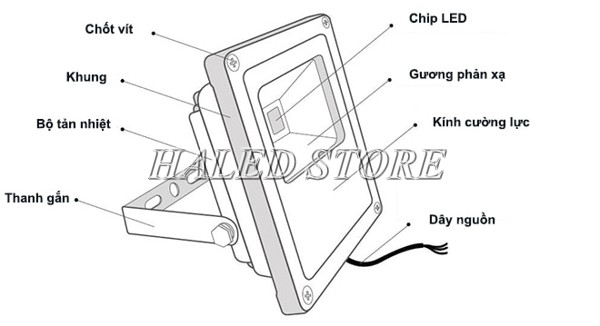

    Kiểu dáng đèn LED pha

    Kiểu dáng đèn LED pha

    • Vỏ và khung đèn thường được làm bằng nhôm cao cấp, hiệu quả tản nhiệt tốt.
    • Kính cường lực an toàn, chịu lực va đập tốt.
    • Thanh gắn đỡ đèn hoặc treo ở những khu vực lắp đặt cần thiết.

    3.7 Cấu tạo đèn LED ốp trần

    • Đèn LED ốp trần có 2 kiểu dáng chính đó chính là đèn ốp trần tròn và đèn vuông.
    • Cấu tạo đèn bao gồm tấm dẫn sáng chống chói, chip LED, tản nhiệt, tấm phản xạ ánh sáng, kính khuếch tán ánh sáng, phần vỏ đèn và tấm đế và nguồn LED.

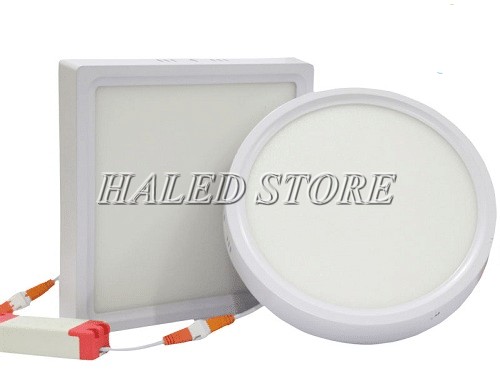

    Đèn LED ốp trần có nhiều kiểu dáng

    Đèn LED ốp trần có nhiều kiểu dáng

    • Tấm phản xạ ánh sáng được sử dụng để tăng độ sáng và cải thiện hiệu quả ánh sáng.
    • Bộ phận kính khuếch tán ánh sáng đặt sát ngay tấm dẫn sáng, có vai trò giúp tăng cường ánh sáng.

    3.8 Cấu tạo đèn LED panel

    Đây là loại đèn LED có cấu tạo tương tự với đèn LED âm trần siêu mỏng.

    • Phần khung nhôm được sơn tĩnh điện.
    • Tấm tán quang để khuếch sáng.
    • Tấm dẫn sáng.
    • Chip LED.
    • Tấm đáy chắn.

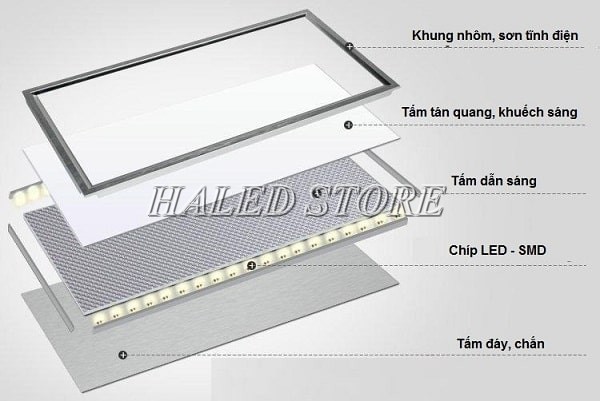

    Cấu tạo đèn LED panel

    Cấu tạo đèn LED panel

    3.9 Cấu tạo đèn LED tròn (đèn LED siêu sáng)

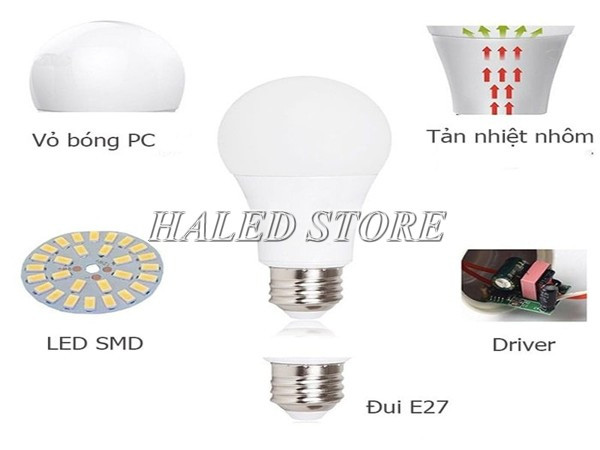

    Cấu tạo đèn LED tròn: vỏ đèn - đui đèn - Chip LED - tản nhiệt...

    Cấu tạo đèn LED tròn: vỏ đèn - đui đèn - Chip LED - tản nhiệt...

    • Đèn LED tròn hay còn được gọi là đèn LED bulb. Ứng dụng công nghệ chiếu sáng hiện đại.
    • Nguyên lý chiếu sáng của đèn LED tròn tương tự như đèn LED chiếu sáng. Phát sáng nhờ chip LED (các bán dẫn trong chip LED).
    • Đèn LED tròn có kiểu dáng giống như bóng đèn sợi đốt truyền thống.
    • Cấu tạo đèn led tròn gồm có vỏ  bóng, đui đèn, thân đèn, tản nhiệt, nguồn sáng, mạc điều khiển, đĩa nhôm:
      • Vỏ đèn: Sử dụng kính mika chất lượng cao. Bảo vệ các bộ phận bên trong đèn LED tròn.
      • Đui đèn: Cố định đèn với chui điện.
      • Thân nhựa: Bộ phận phần cuối đuôi đèn, giá đỡ cho thân đèn.
      • Nhôm tản nhiệt:  Đẩy nhanh quá trình tản nhiệt cho đèn, nâng cao tuổi thọ chiếu sáng cho đèn.
      • Chip LED: Bộ phận phát sáng của đèn.
      • Mạch điều khiển.

    Xem thêm: Bóc tách chi tiết 6 bộ phận cấu tạo đèn led tròn

    3.10 Cấu tạo đèn LED 220V

    • Cấu tạo đèn LED 220V bao gồm lăng kính, chip LED và bộ tản nhiệt.
    • Lăng kính giúp cho đèn dễ dàng thay đổi góc chiếu sáng.
    • Chất liệu làm lăng kính đóng vai trò quan trọng trong việc lan truyền ánh sáng.
    • Bộ tản nhiệt có 2 loại để sử dụng đó là tản nhiệt bị động và tản nhiệt chủ động.
    • Bộ tản nhiệt chủ động giúp lưu thông khí.
    • Bộ tản nhiệt bị đụng sử dụng vây kim loại để tản nhiệt.

    3.11 Cấu tạo đèn LED năng lượng mặt trời

    • Đèn LED năng lượng mặt trời có cấu tạo bao gồm:
    • Bóng LED thường làm bằng chất liệu chịu lực va đập cao, chống cháy nổ, chống nước.

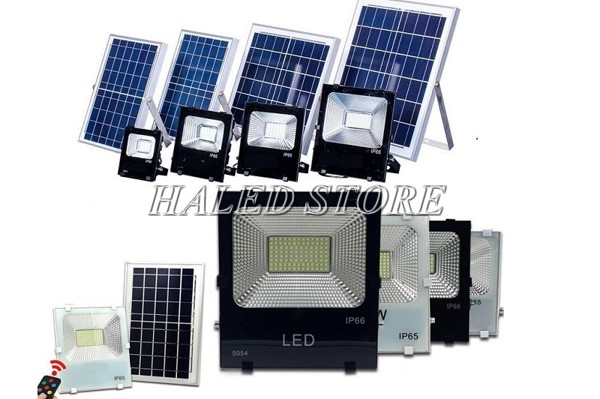

    Cấu tạo đèn LED năng lượng mặt trời

    Cấu tạo đèn LED năng lượng mặt trời

    • Tấm pin mặt trời là phần không thể thiếu của đèn LED năng lượng mặt trời.
    • Pin sạc dự trữ cho đèn.
    • Cột đèn lắp đặt thường có độ cao tùy vào công suất và bán kính chiếu sáng.
    • Một số bộ phận khác như là điều khiển sạc, dây cáp kết nối và bộ cảm biến quang.

    4. So sánh cấu tạo bóng đèn LED với cấu tạo đèn huỳnh quang

    • Đèn LED ra đời đã có sự cải tiến rất nhiều so với các bóng đèn truyền thống. Quang thông đèn led thường cao gấp 3-5 lần so với bóng truyền thống cùng công suất.

    Bảng dưới đây sẽ chỉ rõ hơn về sự khác biệt giữa đèn LED và đèn huỳnh quang:

      Đèn LED Đèn huỳnh quang
    Chất liệu cấu tạo Vỏ đèn làm bằng thép không gỉ hoặc nhôm cao cấp Vỏ đèn bằng thủy tinh
    Công nghệ chiếu sáng Công nghệ chiếu sáng rắn bằng Diode phát quang Công nghệ phóng điện hơi thủy ngân áp suất thấp
    Nguyên lý làm việc Đèn  LED phát ra bức xạ điện tử qua 1 phần nhỏ của phổ ánh sáng và không gây lãng phí năng lượng khi tạo ra nhiệt thải hoặc bức xạ điện từ như UV. Đèn huỳnh quang tạo ra bức xạ tia cực tím để chuyển đổi thành ánh sáng thông qua dùng lớp phủ phốt pho trong bóng đèn
    Tuổi thọ 50.000 - 65000 giờ 7.000 – 11.000 giờ
    Bộ phận cấu tạo Vỏ đèn, diode hoạt động được làm từ vật liệu bán dẫn, chip LED. Ngoài ra đèn còn có bộ phận tản nhiệt Gồm điện cực, có vỏ đèn bằng thủy tinh và lớp bột huỳnh quang bên trong bóng đèn.

    5. Ưu điểm của đèn LED chiếu sáng

    • Với đặc điểm cấu trên, đèn LED sử dụng chip LED giúp chuyển hóa điện năng tốt, chiếu sáng ổn định, tiêu thụ ít điện năng. Do đó sử dụng bóng đèn LED rất tiết kiệm điện.
    • Độ bền cao, chiếu sáng ổn định tới 65.000 giờ.
    • Chất lượng ánh sáng hoàn hảo nhất trong các loại bóng đèn hiện nay trên thị trường. Màu sắc chân thực, hài hòa, dễ chịu.
    • Chiếu sáng an toàn, không gây hại cho sức khỏe và thân thiện với môi trường.
    • Kiểu dáng hiện đại, đa dạng các dòng đèn lắp trong nhà, ngoài trời, âm đất hoặc dưới nước.

    6. Ứng dụng của đèn LED trong thực tiễn

    6.1 Chiếu sáng và trang trí ngoài trời

    • Đèn  LED hiện nay là sản phẩm được ứng dụng phổ biến trong ứng dụng trang trí.
    • Đèn LED có kiểu dáng đa dạng, thiết kế mang tính thẩm mỹ cao tạo không gian lung linh.
    • Sử dụng đèn LED trong trí sân vườn gia đình, café, tạo điểm nhấn cho cây cối hay hàng rào,…
    • Hiện nay những công trình nổi tiếng trên thế giới cũng được sử dụng đèn LED để chiếu sáng và trang trí.

    Đèn LED trang trí ngoài trời

    Đèn LED trang trí ngoài trời

    6.2 Chiếu sáng và trang trí trong nhà

    • Sử dụng đèn LED trong trang trí phòng khách, phòng ngủ hoặc hành lang trong nhà.
    • Một số đèn LED có thể ứng dụng chiếu sáng và trang trí tạo sự phong phú cho phòng làm việc, phòng bếp, phòng tắm trong gia đình.

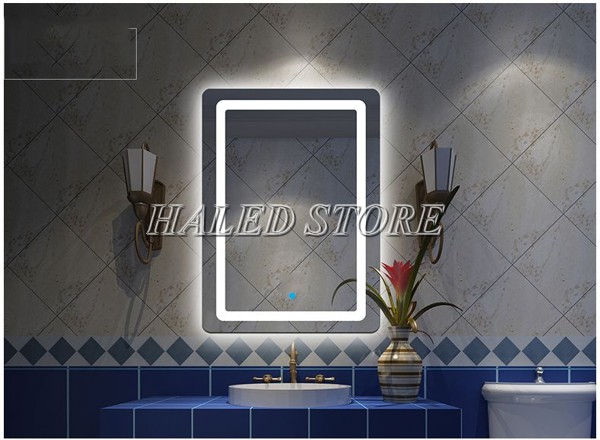

    Đèn LED trang trí trong nhà

    Đèn LED trang trí trong nhà

    6.3 Ứng dụng cho nông nghiệp

    • Trong nông nghiệp, sử dụng đèn LED để thích hợp cho việc canh tác trong nhà kính và các sản phẩm công nghiệp chất lượng cao.
    • Các cây nuôi trồng quang hợp qua nguồn ánh sáng mà hệ thống đèn LED cung cấp.
    • Đây là ứng dụng tiết kiệm chi phí đầu tư và tăng hiệu suất tốt nhất.

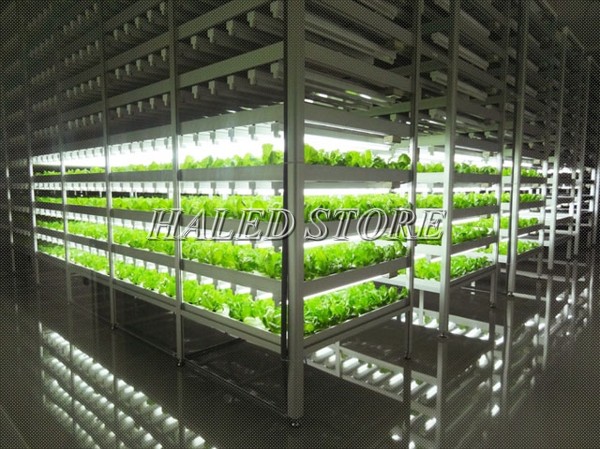

    Ứng dụng đèn LED trong nông nghiệp

    Ứng dụng đèn LED trong nông nghiệp

    6.4 Ứng dụng chiếu sáng công nghiệp

    • Đèn LED là sản phẩm ưa chuộng trong ngành công nghiệp quảng cáo và sản xuất.
    • Các biển hiệu quảng cáo hiện nay thường sử dụng đèn LED để tăng điểm nhấn.

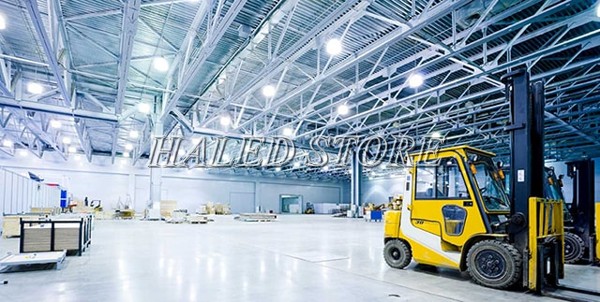

    Đèn LED chiếu sáng công nghiệp

    Đèn LED chiếu sáng công nghiệp

    6.5 Ứng dụng chiếu sáng y học

    • Trong y học, ánh sáng đèn LED cũng đóng vai trò đặc trưng để ứng dụng chữa bệnh.
    • Sử dụng bước sóng phù hợp của ánh sáng đèn LED giúp trẻ hóa làn da.
    • Trị vàng da cho trẻ sơ sinh bằng đèn LED.
    • Ngoài ra, điều trị mụn trứng cá bằng bước sóng phù hợp của đèn LED cũng là một phương pháp đang được ưa chuộng.

    Đèn LED trong y học

    Đèn LED trong y học

    6.6 Ứng dụng làm đèn báo hiệu cho một số ngành đặc thù

    • Trong một số ngành đặc thù như hàng không, hàng hải và không lưu, đèn LED được ứng dụng là một thiết bị báo hiệu.
    • Đèn LED có đặc điểm là hoạt động chớp tắt liên tục và đổi màu ánh sáng theo quy định.
    • Ngoài ra, nhờ tuổi thọ cao và tiêu hao ít năng lượng nên đèn LED rất được ưa chuộng.

    6.7 Ứng dụng cho thiết bị điện tử

    • Đèn LED cũng góp một phần nhỏ trong thiết bị điện tử, điển hình là các thiết bị nghe nhìn.
    • Hiện nay các loại TV, màn hình máy tính đều sử dụng công nghệ LED để có được chất lượng cao và màu sắc tươi sáng.

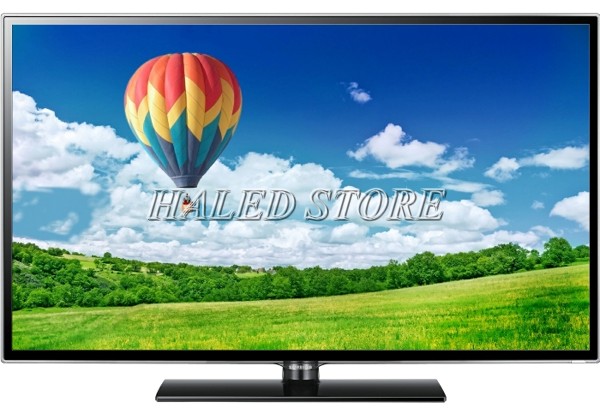

    Ứng dụng cho thiết bị điện tử

    Ứng dụng cho thiết bị điện tử

    Mỗi dòng đèn cấu tạo khác nhau để phù hợp với nguyên lý hoạt động của đèn. Các loại đèn chính hãng sẽ được chú trọng vào thiết kế, cấu tạo để đảm bảo tuổi thọ cho đèn.
