Cách lắp ráp và kiểm tra chất lượng đèn đường led HLDAS7

HALEDCO là công ty hàng đầu trong lĩnh vực thiết bị chiếu sáng đường phố tại Việt Nam. Quá trình lắp ráp đèn đường LED HLDAS7 tiến hành trên dây chuyền thiết bị hiện đại; tuân thủ nghiêm ngặt các tiêu chuẩn an toàn trong ngành điện.

Lắp ráp và kiểm tra chất lượng đèn led được chia thành 4 khâu chính:

1. Kiểm tra và test linh kiện đầu vào

Các linh kiện lắp ráp:

• Nguồn led, chip led: Kiểm tra về công suất, điện áp, test bằng máy chuyên dụng.

• Vỏ đèn: Kiểm tra vỏ đèn lắp tản nhiệt phù hợp với công suất đèn lắp ráp.
• Lens kính, gioăng, ốc vít innox, khung cố định, đều được kiểm tra về chất lượng và kích thước phù hợp.
• Keo tản nhiệt: sử dụng keo tản nhiệt có hệ số truyền nhiết tốt nhất, kiểm tra chất lượng keo tản nhiệt.
• Toàn bộ lô hàng đèn đường led S7 lắp ráp đều được kiểm tra các linh kiện lắp ráp một cách nghiêm ngặt, kiểm soát linh kiện đầu vào.

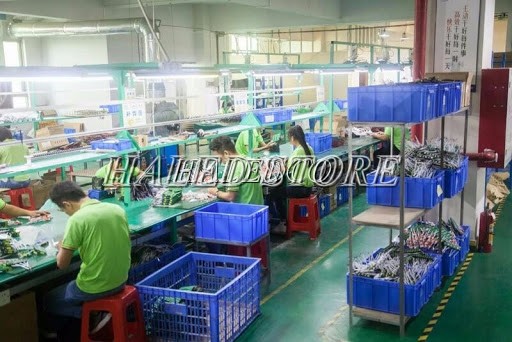

2. Lắp ráp đèn đường LED HLDAS7 và kiểm tra chất lượng

Lắp ráp đèn được chi thành 4 bước như sau:

Bước 1: Hàn chip led

• Kiểm tra bề mặt vị trí đặt chip led, đảm bảo bề mặt phải nhẵn, phẳng và sạch.
• Bôi một lớp keo tản nhiệt độ dày vừa đủ đảm bảo khả dẫn nhiệt tốt nhất. Yêu cầu đội ngũ nhân viên kỹ thuật lắp ráp có trình độ chuyên môn và kinh nghiệm.
• Đặt chip đúng  vị trí để hàn mạch điện và bắt vít. Yêu cầu vít được bắt chặt tạo độ khít giữa vỏ đèn và chip led, đảm bảo tản nhiệt tốt nhất cho chip led.

Bước 2: Lắp nguồn led

• Bộ nguồn led được đặt trong hộp bảo vệ của đèn đường, nguồn được gắn chặt trong hộp đèn bằng keo silicon tránh rung, lắc.
• Dây nguồn được luồn lên vị trí đặt chip và hàn 2 đầu dây điện vào 2 cực chip.
• Hàn chip phải đảm bảo dây điện đặt đúng cực chip. Yêu cầu mối hàn dây đủ độ nóng để đảm bảo đủ độ ngấu, mối hàn chắc chắn nhất.

=> Mối hàn chip được kiểm tra lại một lần nữa, các mối hàn không đạt yêu cầu sẽ phải hàn lại. Sau đó, đèn được test sáng trước khi lắp lens kính.

Bước 3: Lắp chóa, lens kính, giăng cao su và khung cố định chip

• Chóa đèn đường được lắp và cố định bằng ốc vít vào thân đèn, tại vị trí đặt chip.
• Gioăng cao su được đặt khít với bề mặt viền chóa đèn. Yêu cầu giăng được đặt đúng vị trí, không xô lệch.
• Lens kính được đặt khít với chóa đèn và gioăng cao su chống nước.
• Khung cố định được lắp và bắt vít để giữ chặt gioăng cao su và lens kính. Yêu cầu vít được bắt chặt tạo độ kín khít đảm bảo IP66 chống nước, chống bụi hoàn toàn cho chip led.

Bước 4: Lắp bộ phận chống sét và nắp hộp nguồn

• Đèn đường led S7 được lắp bộ phận chống sét 10KV đảm bảo an toàn cho hệ thống đèn đường trong thời tiết mưa bão, sấm sét hoặc an toàn trước các sự cố điện bất ngờ.
• Sau khi lắp chống sét, đặt gioăng cao su tạo vị trí viền hộp nguồn đèn, yêu cầu đặt đúng vị trí, không xô lệch, lắp nắp hộp nguồn và cố định bằng các vít. Yêu cầu vít được bắt chặt, tạo độ kín khít tuyệt đối cho hộp nguồn.

= > Kiểm tra lại toàn bộ ví trí tiếp xúc của đèn đường, phần dây nguồn ra của đèn để đảm bảo chắc chắn độ kín khít tuyệt đối của bộ đèn đường.

* Kiểm tra chất lượng trong các khâu lắp ráp

• Từng khâu lắp ráp được phân theo tổ, sự chuyên môn hóa cao. Có chuyên viên kỹ thuật test và kiểm tra chất lượng từng khâu lắp ráp. Đảm bảo các tổ lắp ráp làm việc ngiêm túc và chất lượng từng khâu lắp ráp tốt nhất, đảm bảo tiến độ lắp ráp.

3. Kiểm tra và test chất lượng sau khi lắp ráp đèn đường LED HLDAS7

Đèn đường led S7 sau khi được lắp ráp hoàn thiện được đưa vào test bằng máy chuyên dụng.

• Tự động thay đổi điện áp trong quá trình test 40V-265V
• Sau 500- 1000 lần bật tắt tự động sẽ loại bỏ được bóng kém chất lượng.
• Các bóng đạt tiêu chuẩn sẽ được dán tem kiểm định chất lượng trước khi xuất xưởng.

4. Đóng gói và xuất xưởng

• Những sản phẩm đèn đường led được dán tem kiểm định chất lượng, sẽ được dán tem Model ghi rõ: Model sản phẩm, công suất, điện áp, ánh sáng, tiêu chuẩn IP.
• Mỗi sản phẩm được đóng gói trong 1 bao bì carton chắc chắn, có lớp xốp lót mặt trước và mặt sau đèn, chống xước, chống vỡ đèn đường led trong quá trình vận chuyển đèn.

Kết luận:

• Quá trình lắp ráp đèn đường LED HLDAS7 kết hợp kiểm tra chất lượng ở từng khâu, từng công đoạn. Đảm bảo chất lượng đèn đường led ngay từ khâu tuyển chọn linh kiện đầu vào; đến việc lắp ráp hoàn chỉnh bộ đèn và xuất xưởng.
